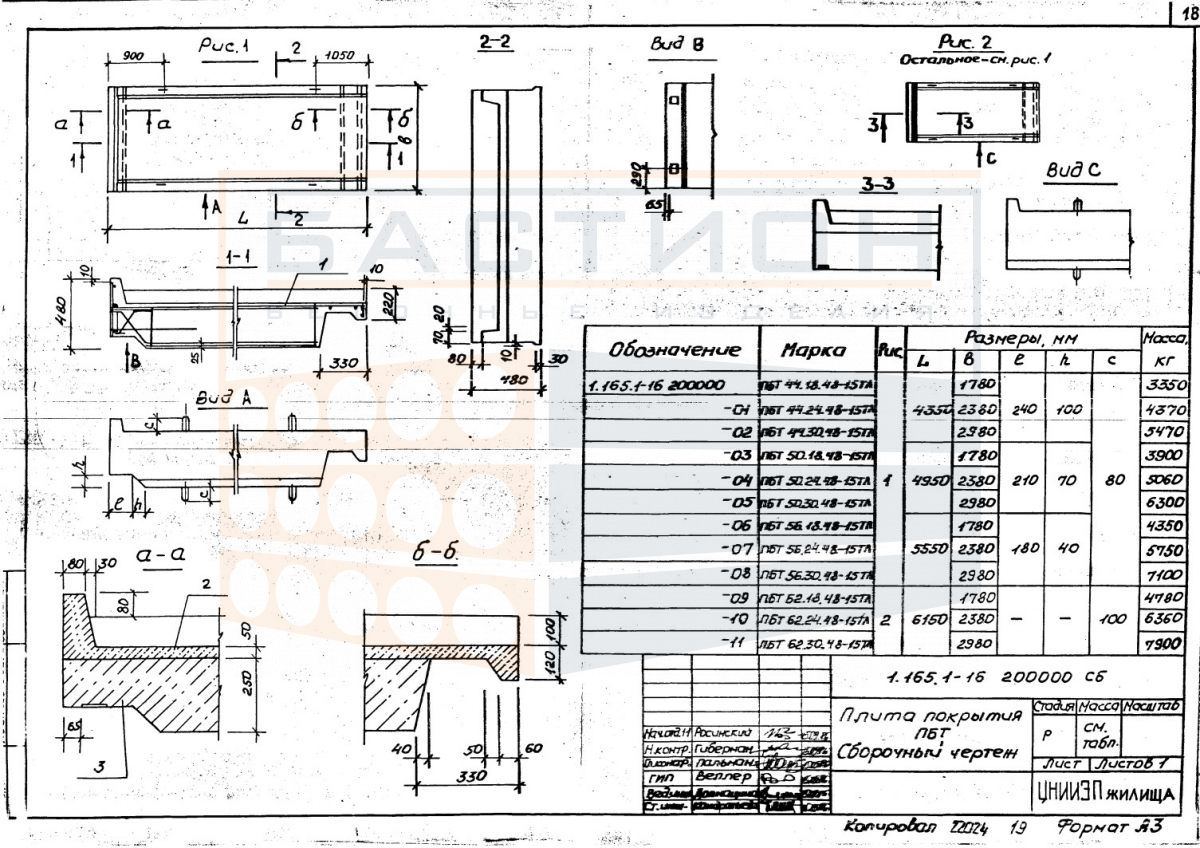

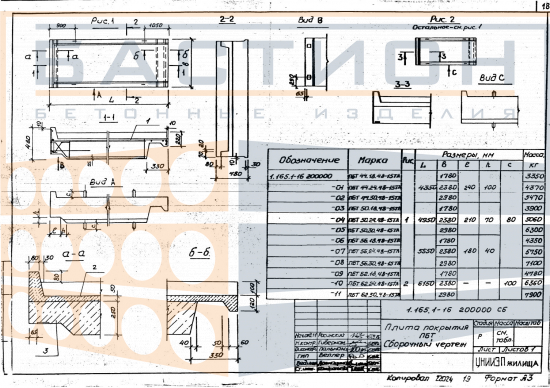

Плита покрытия ребристая ПБТ 44.18.48-15 ТЛ, серия 1.165.1-16

Плита покрытия ребристая ПБТ 44.18.48-15 ТЛ — это железобетонный элемент горизонтальной несущей системы покрытия здания, предназначенный для восприятия нагрузок от кровли, снега и эксплуатационных воздействий с последующей передачей усилий на несущие колонны или балки каркаса. Изделие относится к решениям серии 1.165.1-16, разработанной для сборных железобетонных покрытий промышленных и общественных зданий. Армирование и геометрия ребер обеспечивают жесткость конструкции при работе в пролете.

Применение данной плиты оправдано в зданиях с шагом колонн, соответствующим длине элемента, и требуемой грузоподъемностью. Ребристая форма позволяет увеличить несущую способность при относительно небольшой массе по сравнению со сплошными плитами аналогичного пролета. Недостаточная глубина опирания или неправильная ориентация ребер могут привести к перераспределению нагрузок и снижению ресурса конструкции.

Область применения и технические особенности

Монтаж плит покрытия серии 1.165.1-16 выполняется на подготовленные опорные площадки колонн или балок. Опирание должно осуществляться по всей ширине ребер, без смещения проектных отметок. Для фиксации положения используются монтажные петли и временные связи.

• Опирание плиты производится только на ребра; опирание на полки не допускается, так как это нарушает расчетную схему работы элемента.
• Глубина опирания назначается по проекту и должна быть равномерной по всей длине ребра, без перекосов и выступающих участков.
• Смежные плиты соединяются между собой сваркой закладных деталей с последующим омоноличиванием швов бетоном.
• При монтаже необходимо обеспечить совпадение монтажных осей и выверку отметок верхней плоскости плиты для создания ровного основания под кровлю.
• Запрещается нагружать плиту до набора бетоном омоноличивания проектной прочности, а также производить сварку соединений при отрицательных температурах без предварительного прогрева.
• Подъем плиты осуществляется за монтажные петли с использованием траверсы, исключающей перекос и ударные нагрузки на ребра.

Правильное выполнение монтажных операций и соблюдение проектных решений гарантируют надежную работу плиты в составе покрытия на весь срок эксплуатации.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном основании, исключающем деформации. Под ребра в местах опорных зон укладываются деревянные прокладки, расположенные строго по вертикали. Высота штабеля ограничивается несущей способностью нижних плит и устойчивостью стопы.

Транспортировка осуществляется в горизонтальном положении с фиксацией изделий от продольных и поперечных смещений. Укладка плит на боковые грани или торцы не допускается. Погрузку и разгрузку выполняют с использованием монтажных петель без рывков и ударов.
