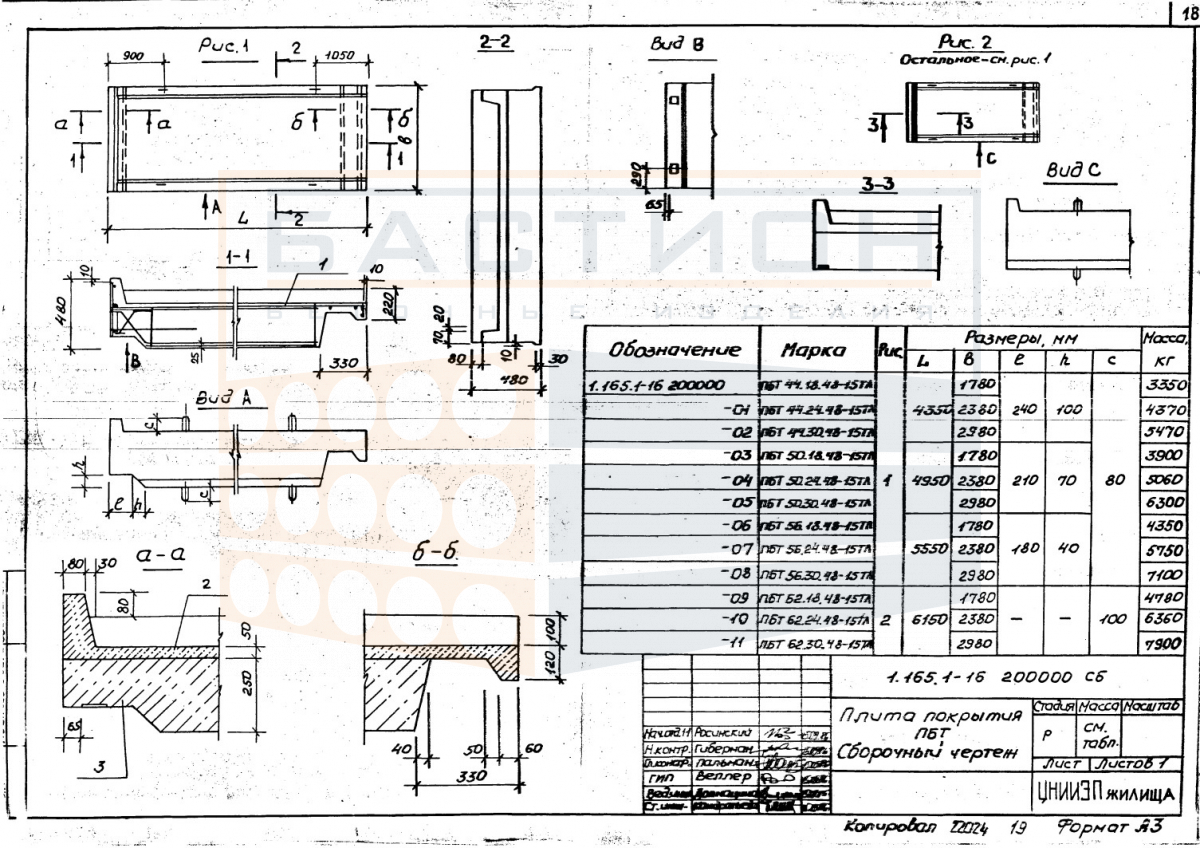

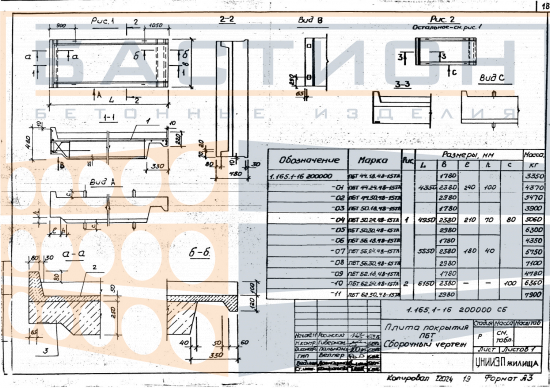

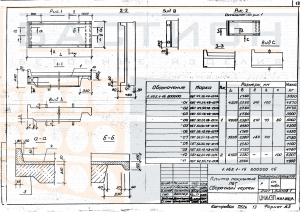

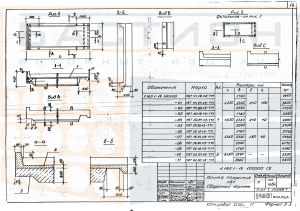

Плита покрытия ребристая ПБТ 56.24.48-15 ТЛ, серия 1.165.1-16

Плита покрытия ребристая ПБТ 56.24.48-15 ТЛ — железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытий в промышленных и гражданских объектах. Относится к серии 1.165.1-16, определяющей типоразмеры и конструктивные решения ребристых плит покрытия. Ребристая структура с продольными и поперечными ребрами обеспечивает жесткость при изгибе и распределение нагрузки на опорные конструкции. Внутреннее армирование воспринимает растягивающие напряжения в растянутой зоне, а бетон — сжимающие усилия в сжатой.

Плиты данного типоразмера используются в покрытиях, где воспринимают собственный вес, снеговую, ветровую и эксплуатационную нагрузку от технологического оборудования или кровельного пирога. Ошибки при монтаже, такие как недостаточная глубина опирания, перекос ребер относительно опор или повреждение торцевых зон, вызывают перераспределение напряжений и снижают несущую способность. Точная установка по отметкам и соблюдение проектных параметров опирания обязательны для обеспечения расчетной работы конструкции. Применение плит без учета фактических нагрузок может привести к недопустимым деформациям покрытия.

Область применения и технические особенности

Монтаж плиты выполняется на опорные поверхности стен, балок или ригелей по проектным отметкам. Опирание осуществляется через растворный шов или выравнивающий слой. Положение плиты фиксируется сваркой закладных деталей к опорным элементам или анкеровкой. Сопряжение между смежными плитами предусматривает заполнение швов бетоном для обеспечения совместной работы под нагрузкой. Все операции выполняются после проверки соответствия опорных отметок проекту.

• Ребристая геометрия с продольными и поперечными ребрами обеспечивает высокую изгибную жесткость при оптимизированном расходе материалов и снижении собственного веса.
• Плита опирается на несущие конструкции по контуру или по двум длинным сторонам в зависимости от проектного решения; схема опирания задается рабочей документацией.
• Торцевые участки у опор являются зонами восприятия скалывающих напряжений; повреждения в этих зонах при строповке или складировании не допускаются.
• Пустоты между ребрами допускается использовать для прокладки инженерных коммуникаций только при условии согласования с проектом и без нарушения целостности арматурного каркаса.
• Заполнение межплитных швов бетоном производится после монтажа и фиксации всех плит в захватке, что обеспечивает дисковую жесткость покрытия.
• Подъем и перемещение плиты осуществляется за все монтажные петли одновременно с применением траверсы для исключения перекоса и раскачивания.

Соблюдение перечисленных требований при монтаже обеспечивает реализацию проектных усилий в элементах покрытия и предотвращает развитие дефектов в процессе эксплуатации.

Правила хранения и транспортировки изделия

Плиты складируют на ровном выровненном основании в горизонтальном положении. Между рядами укладывают деревянные прокладки в местах, соответствующих опорным зонам. Прокладки смежных рядов располагают по одной вертикальной линии во избежание изгиба изделий. Кромки и монтажные петли должны быть защищены от повреждений. Высота штабеля принимается по проекту с учетом массы и прочности нижележащих изделий.

При транспортировке плиты закрепляют от продольных и поперечных смещений. Перевозка навалом не допускается. Погрузка и выгрузка ведутся за монтажные петли с использованием грузозахватных приспособлений, исключающих резкие рывки и удары об элементы кузова или другие конструкции. Подъем осуществляется плавно без рывков.
