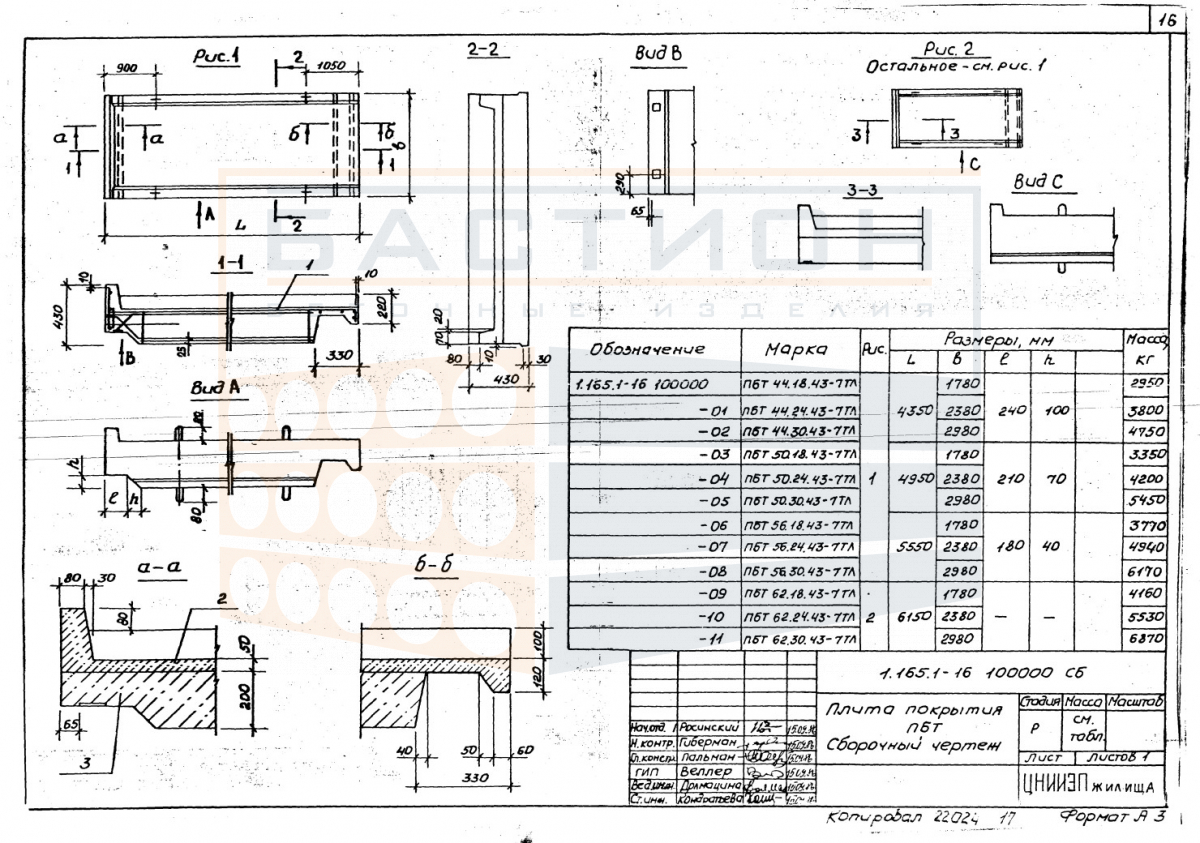

Плита покрытия ребристая ПБТ 50.30.43-7 ТЛ, серия 1.165.1-16

Плита покрытия ребристая ПБТ 50.30.43-7 ТЛ — это железобетонный элемент горизонтальной несущей системы здания, относящийся к серии 1.165.1-16. Изделие применяется для формирования покрытия (крыши) в промышленных зданиях, воспринимая нагрузки от вышележащих конструкций, снега, ветра и технологического оборудования. Ребристая конструкция обеспечивает жёсткость и позволяет перекрывать пролёты между несущими опорами — колоннами или балками.

Плиты данного типоразмера используются в покрытиях отапливаемых и неотапливаемых зданий, в том числе с рулонной или мастичной кровлей. Характер нагрузок включает собственный вес, вес утеплителя и кровельного ковра, а также монтажные воздействия. Недостаточная глубина опирания, перекос плиты или повреждение торцевых зон могут привести к нарушению работы конструкции в пролёте и снижению несущей способности.

Область применения и технические особенности

Монтаж плит осуществляется на несущие элементы каркаса — колонны, балки или ригели — с проектным опиранием в соответствии с рабочей документацией серии 1.165.1-16. Плиты укладываются с выверкой по осям и отметкам, обеспечивая горизонтальность поверхности. Соединение с опорами и между собой выполняется сваркой закладных деталей и омоноличиванием швов.

• Проектное положение плиты фиксируется на опорных зонах, где предусмотрены закладные детали для сварки с элементами каркаса, что обеспечивает жёсткий диск покрытия.
• Ребристая форма позволяет снизить собственную массу изделия при сохранении высокой несущей способности; продольные рёбра работают как изгибаемые балки, воспринимая основную нагрузку.
• Поперечные рёбра обеспечивают пространственную жёсткость и распределение усилий на опоры, предотвращая деформации при неравномерных нагрузках.
• Торцевые участки плиты являются зонами анкеровки арматуры; при монтаже и строповке не допускается сколов бетона и повреждения арматуры в этих зонах.
• Швы между плитами заполняются мелкозернистым бетоном или раствором по проекту; после омоноличивания плиты работают как единое целое, обеспечивая герметичность покрытия.
• При монтаже необходимо контролировать глубину опирания (не менее проектного значения) и отсутствие перекосов, так как отклонения могут вызвать концентрацию напряжений в рёбрах.

Правильная установка плит и соблюдение проектных требований к опиранию и стыковке обеспечивают надёжную работу покрытия в течение всего срока эксплуатации.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровное твёрдое основание. Под нижний ряд устанавливаются деревянные прокладки в местах, соответствующих опорным зонам плиты. Прокладки между штабелями располагаются строго по вертикали, исключая изгиб изделий при хранении.

Плиты транспортируются в кузове специализированного транспорта с обязательной фиксацией от продольных и поперечных смещений. Запрещается перевозка навалом, сбрасывание при погрузке и выгрузке. Строповка производится за монтажные петли с использованием траверс, исключающих перекос и ударные нагрузки.
