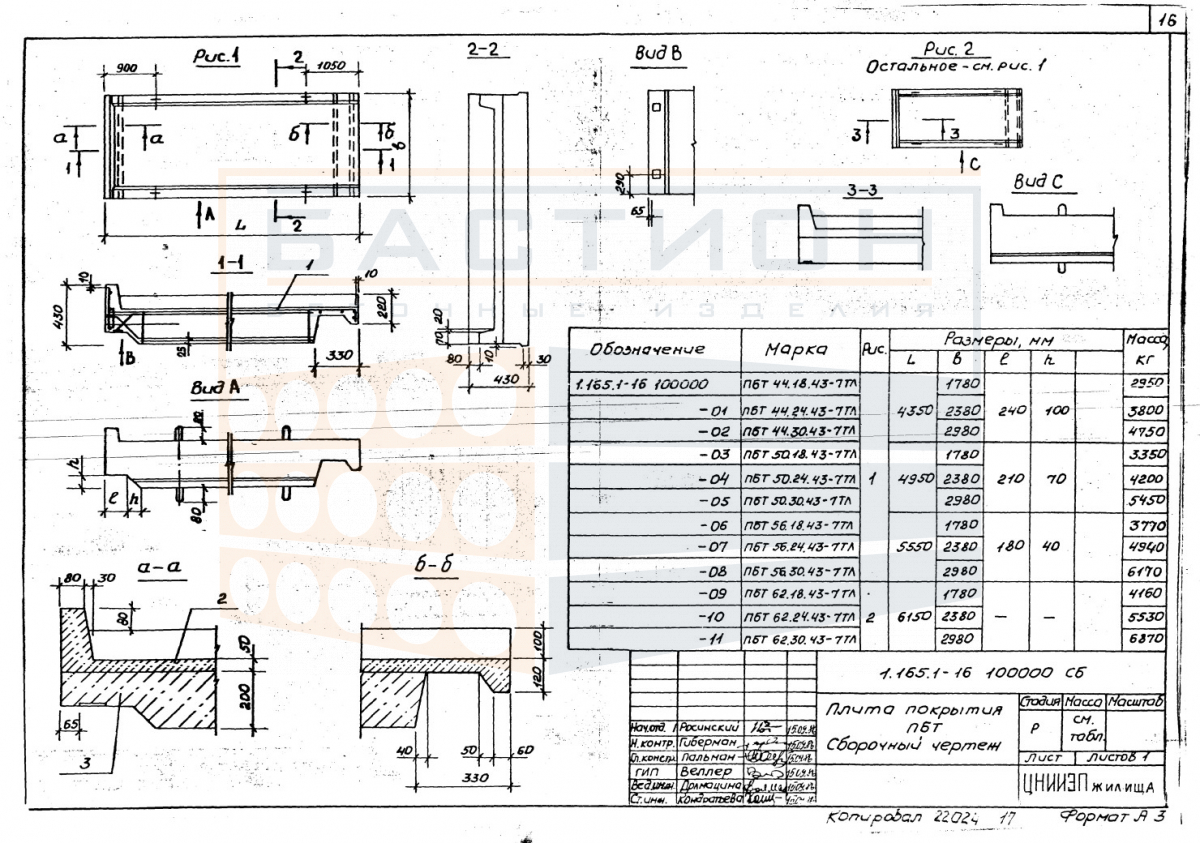

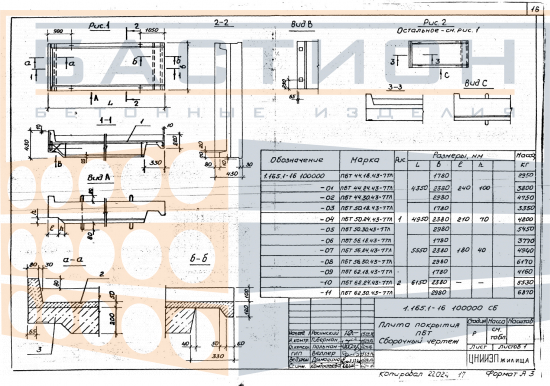

Плита покрытия ребристая ПБТ 56.18.43-7 ТЛ, серия 1.165.1-16

Плита покрытия ребристая ПБТ 56.18.43-7 ТЛ — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия (кровли) в промышленных и гражданских зданиях. Изделие относится к серии 1.165.1-16, предназначенной для сборных железобетонных покрытий. Ребристая конструкция с продольными и поперечными ребрами обеспечивает жесткость и восприятие изгибающих нагрузок при работе в пролете между несущими опорами.

Типоразмер ПБТ 56.18.43-7 ТЛ с длиной 5550 мм, шириной 1780 мм и высотой 430 мм (масса 3770 кг) позволяет перекрывать типовые пролеты промышленных зданий. В составе покрытия плиты стыкуются между собой с последующим омоноличиванием швов, что обеспечивает дисковую жесткость. Рёбра плиты ориентируются вниз, формируя ребристую поверхность потолка, которая может использоваться для прокладки коммуникаций при соответствующем проектном решении.

Область применения и технические особенности

Монтаж плиты ведется на подготовленное основание с выверкой по осям и отметкам. Глубина опирания на несущие элементы задается рабочими чертежами серии 1.165.1-16. При установке плита фиксируется путем сварки закладных деталей с опорными конструкциями. Необходимо обеспечить проектное положение ребер и отсутствие перекосов.

• Плита работает в пролете между несущими опорами (балки, ригели, стены), передавая нагрузку через опорные зоны.
• Ребристая конструкция с продольными и поперечными ребрами повышает жесткость и позволяет перекрывать типовые пролеты, воспринимая нагрузки от кровли, снега и технологического оборудования.
• Опирание плиты производится на бетонные или металлические конструкции с проектной глубиной опирания, указанной в рабочей документации серии.
• Монтаж ведется с помощью грузоподъемного крана; строповка выполняется за монтажные петли, расположенные на плите. Перекос плиты при подъеме не допускается.
• После укладки соседние плиты соединяются между собой закладными деталями и омоноличиваются для обеспечения дискового эффекта покрытия.
• Не допускается повреждение торцов плиты и ребер при разгрузке и монтаже; сколы и трещины снижают несущую способность и могут потребовать замены изделия.

Требования к монтажу и опиранию определяются проектом и серией 1.165.1-16. Отклонение от проектных параметров может привести к перегрузке элементов.

Правила хранения и транспортировки изделия

Плиты покрытия складируются в горизонтальном положении на ровном твердом основании. Прокладки из дерева или других инертных материалов укладываются в местах опорных зон, строго одна над другой по вертикали. Высота штабеля не должна превышать допустимых по прочности прокладок и несущей способности основания.

Транспортировка плит осуществляется в транспортных средствах с ровным полом. Изделия фиксируются от продольного и поперечного смещения с помощью упоров или строп. Перевозка навалом и ударные нагрузки не допускаются. Разгрузка производится за монтажные петли плавным подъемом.
