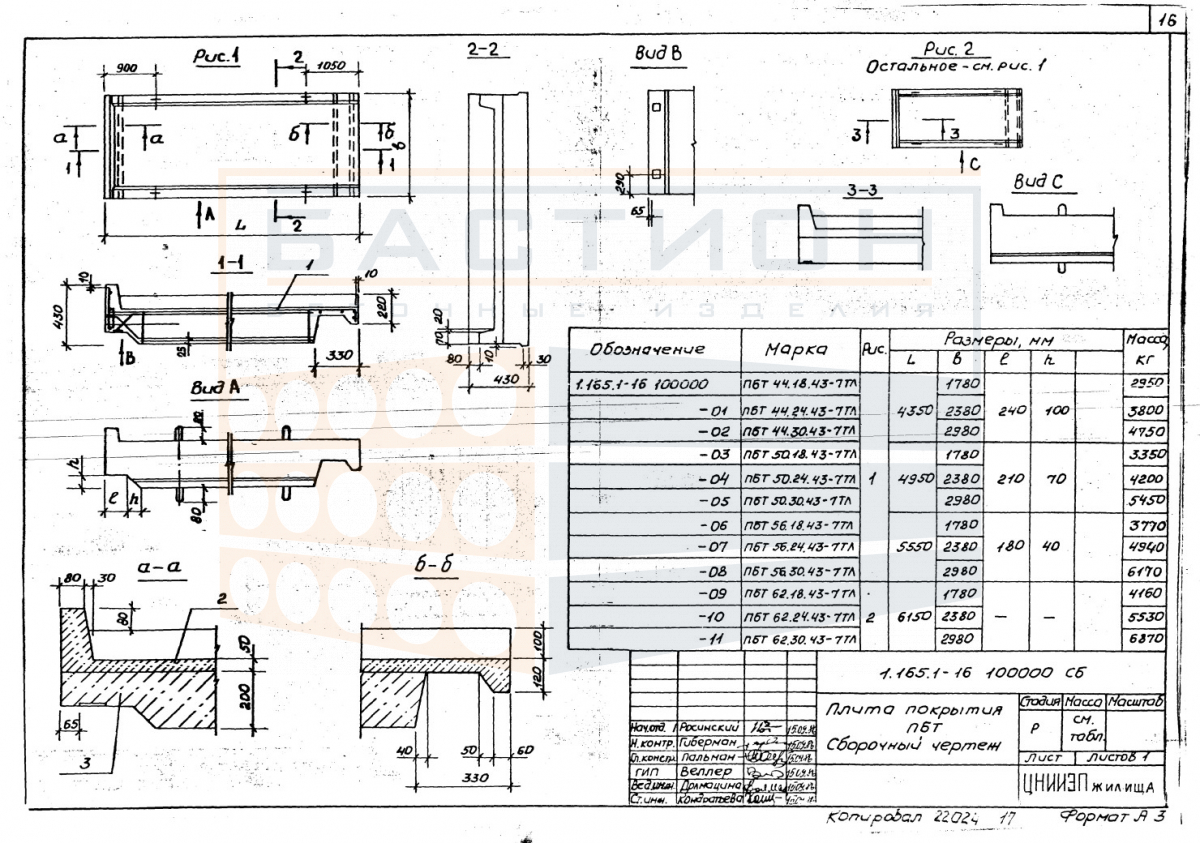

Плита покрытия ребристая ПБТ 44.30.43-7 ТЛ, серия 1.165.1-16

Плита покрытия ребристая ПБТ 44.30.43-7 ТЛ — это железобетонный элемент покрытия зданий, изготовленный из тяжёлого бетона с внутренним стальным армированием. Элемент относится к серии 1.165.1-16 и применяется в качестве несущей части крыши производственных, складских и общественных зданий. Ребристая геометрия обеспечивает повышенную жёсткость при относительно небольшом расходе материалов, что позволяет перекрывать пролёты значительной ширины. Основное назначение изделия — восприятие постоянных и временных нагрузок, включая собственный вес, кровельный пирог, снег, ветер, и передача их на опорные конструкции.

Плита опирается на несущие стены или балки по проектной схеме. В эксплуатации работает на изгиб, причём основные усилия воспринимаются рёбрами. Торцевые зоны чувствительны к повреждениям, так как в них расположены закладные детали. Ошибки монтажа, например недостаточное опирание или перекос, снижают несущую способность и могут вызвать трещины.

Область применения и технические особенности

Монтаж ведётся краном с использованием всех монтажных петель. Плита выверяется по осям и отметкам до снятия стропов. После установки швы между плитами омоноличиваются, а анкеровка к несущим конструкциям выполняется по проекту. Опирание на неровное основание не допускается.

• Работает в пролёте между опорами; глубина опирания задаётся проектом и серией.
• Рёбра воспринимают изгибающие нагрузки; ориентация плиты строго соответствует проектному положению.
• Швы между плитами заполняются после выверки; анкеровка — по рабочим чертежам.
• Торцевые зоны не должны повреждаться при строповке, разгрузке и хранении.
• Пустоты в конструкции не предназначены для прокладки коммуникаций без проектного обоснования.

Соблюдение требований серии 1.165.1-16 обеспечивает совместную работу плит в покрытии. Параметры опирания и анкеровки уточняются по рабочей документации объекта.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном твёрдом основании. Под нижний ряд укладываются инвентарные прокладки в опорных зонах, последующие ряды отделяются прокладками, расположенными строго вертикально над нижележащими. Высота штабеля ограничивается проектом складирования с учётом массы и габаритов изделий.

Транспортировка осуществляется в горизонтальном положении с фиксацией от смещения. Плиты укладываются на транспортное средство ровными рядами на деревянные брусья, установленные в опорных зонах. Перевозка навалом не допускается. При погрузке и разгрузке исключаются удары, перекосы и рывки, способные повредить кромки, торцы и монтажные петли.
