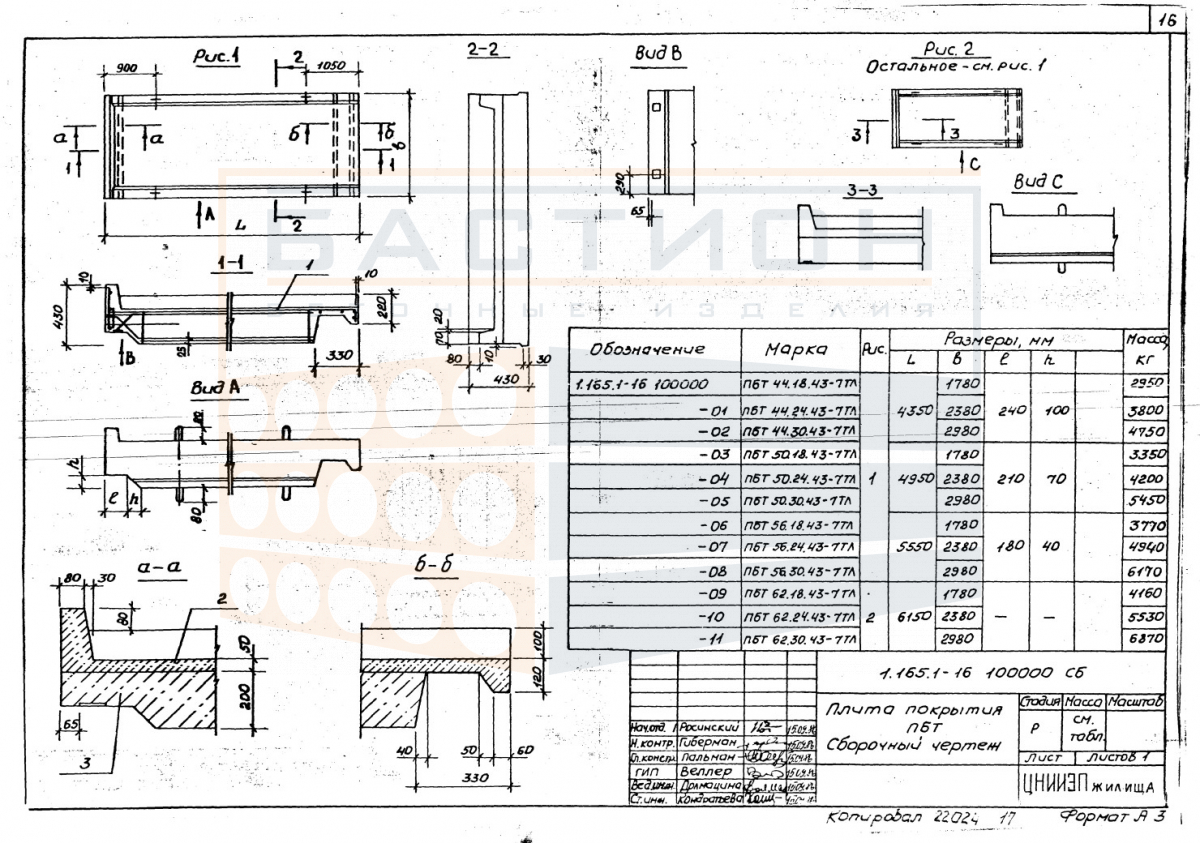

Плита покрытия ребристая ПБТ 50.24.43-7 ТЛ, серия 1.165.1-16

Плита покрытия ребристая ПБТ 50.24.43-7 ТЛ — это железобетонный элемент горизонтальной несущей системы здания, используемый в составе покрытий промышленных и гражданских сооружений. Изделие относится к серии 1.165.1-16, предназначенной для сборных железобетонных конструкций перекрытий и покрытий. Продольные ребра воспринимают изгибающие нагрузки и передают их на несущие опоры, обеспечивая жесткость и устойчивость горизонтальной плоскости.

Применяется в зданиях с шагом колонн и несущих стен, соответствующим габаритной длине плиты. Опирание выполняется на стальные или железобетонные балки, ригели или стены. Неправильное опирание или повреждение торцевых зон может привести к неравномерному распределению нагрузки и снижению несущей способности конструкции. Выбор плиты диктуется проектными нагрузками и пролетами, для данного типоразмера характерна работа в покрытиях с расчетными нагрузками, установленными проектом.

Область применения и технические особенности

Монтаж плит ведется в проектное положение с выверкой по осям и отметкам. Опирание осуществляется на опорные поверхности несущих элементов с глубиной, заданной рабочей документацией серии. Стыки между плитами заполняются бетоном или раствором по проекту. При монтаже используют траверсы для равномерного распределения усилий на монтажные петли.

• Работает в пролете между несущими опорами, передавая нагрузку от покрытия на стены, балки или ригели.
• Продольные ребра обеспечивают жесткость в вертикальной плоскости и воспринимают изгибающие моменты от внешних воздействий.
• Торцевые зоны плиты не должны повреждаться при строповке, разгрузке и установке, так как они являются зонами передачи усилий.
• Швы между смежными плитами омоноличиваются для обеспечения совместной работы перекрытия и распределения нагрузки.
• Монтажное положение плиты фиксируется по проектным отметкам, не допускается установка с перекосом или на неподготовленное опорное основание.
• Типоразмер относится к решениям серии 1.165.1-16, параметры опирания и узлы сопряжений уточняются по альбому рабочих чертежей.
• При монтаже необходимо исключить опирание на неопорные ребра и полки плиты, так как это может вызвать локальные разрушения.

После монтажа и омоноличивания стыков плита включается в общую работу покрытия, образуя жесткий горизонтальный диск. Проектное положение и качество сопряжений определяют долговечность и несущую способность всей конструкции.

Правила хранения и транспортировки изделия

Складирование плит осуществляется в горизонтальном положении на ровном твердом основании, исключающем просадку и перекос. Прокладки располагаются в местах, соответствующих опорным зонам (торцевые участки), строго одна над другой по вертикальным рядам. Не допускается опирание на ребра или неармированные кромки. Высота штабеля принимается по условиям устойчивости и допустимых нагрузок, согласно рекомендациям проекта.

При транспортировке плиты фиксируются в кузове от продольных и поперечных смещений. Перевозка навалом запрещена. Строповка производится за монтажные петли с использованием траверс или строп, исключающих повреждение торцов и ребер. Погрузка и выгрузка выполняются с исключением ударных нагрузок и перекосов. Перед монтажом каждое изделие осматривается на предмет сколов, трещин и видимых дефектов.
