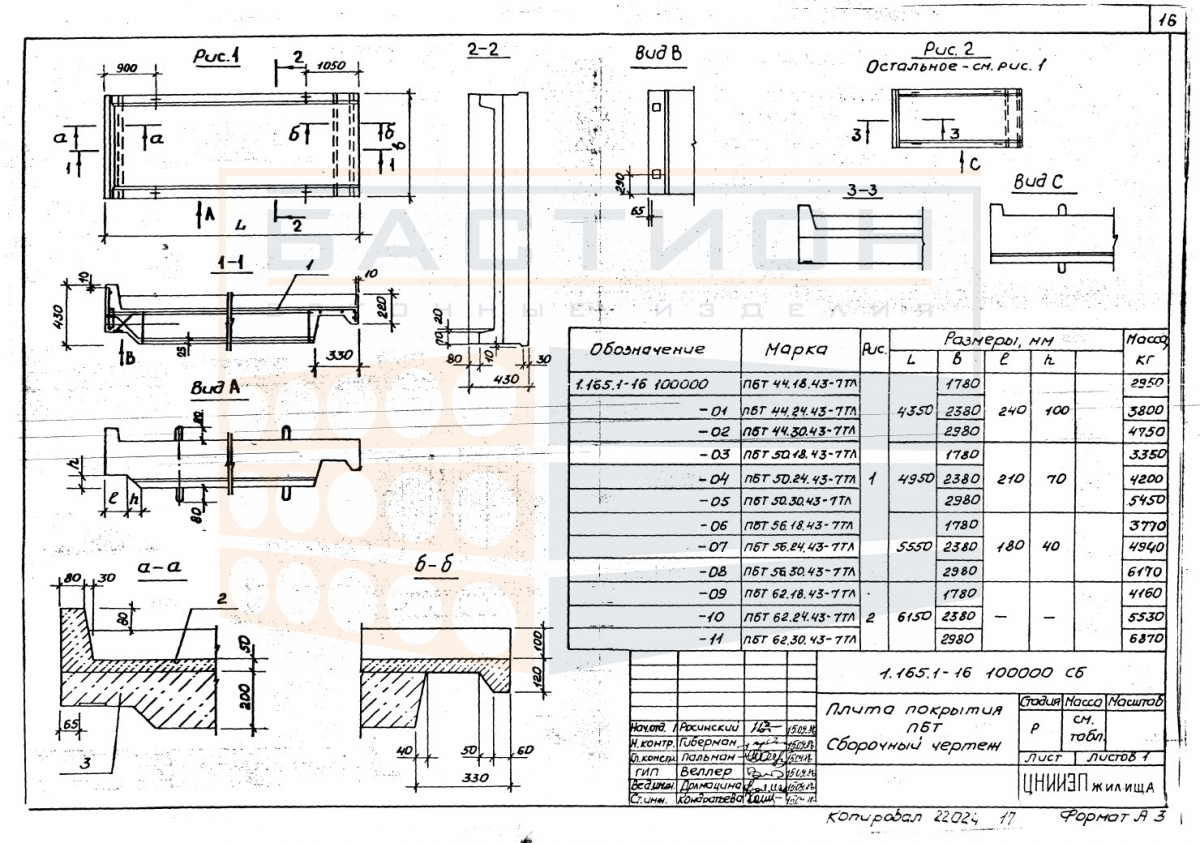

Плита покрытия ребристая ПБТ 62.18.43-7 ТЛ, серия 1.165.1-16

Плита покрытия ребристая ПБТ 62.18.43-7 ТЛ — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия (кровли) или перекрытия в зданиях различного назначения. Изделие относится к серии 1.165.1-16, разработанной для сборных железобетонных ребристых плит покрытий и перекрытий. Ребристая конструкция с продольными и поперечными ребрами обеспечивает жесткость элемента при восприятии изгибающих нагрузок, позволяя перекрывать пролеты до 6 метров при относительно небольшой собственной массе.

Плита предназначена для эксплуатации в отапливаемых и неотапливаемых зданиях, в том числе с агрессивными средами, при условии применения защитных покрытий. Работает в составе покрытия по железобетонным балкам, фермам или стропильным конструкциям. Передача нагрузки осуществляется через опорные зоны на ребрах. При монтаже требуется точная установка по проектным отметкам и осям, а также обеспечение проектной глубины опирания. Недостаточная глубина опирания или повреждение опорных участков снижают несущую способность плиты.

Область применения и технические особенности

Монтаж плиты выполняется в проектное положение с выверкой по осям и отметкам. Опирание ребер производится на несущие элементы (балки, ригели, фермы) с обязательным заполнением опорных узлов цементным раствором или бетоном для равномерной передачи нагрузки. Швы между смежными плитами замоноличиваются по проекту. Для обеспечения совместной работы плит в поперечном направлении выполняется анкеровка выпусков арматуры или сварка закладных деталей. При монтаже не допускается повреждение ребер, торцевых участков и монтажных петель.

• Плита работает в составе покрытия или перекрытия, воспринимая постоянные и временные нагрузки, включая снеговые и эксплуатационные.
• Проектная глубина опирания плиты на несущие конструкции определяется по рабочей документации и должна обеспечивать передачу нагрузки с учетом прогиба.
• Ребра жесткости плиты воспринимают изгибающие моменты, поэтому не допускается нарушение целостности ребер при транспортировке и монтаже.
• Сопряжение смежных плит выполняется путем заполнения продольных и поперечных швов бетоном, при необходимости с установкой арматурных связей.
• Монтажные петли используются только для строповки и не могут служить для анкеровки плиты в конструкции.
• При установке плиты на фермы или балки необходимо обеспечить равномерное опирание обеих продольных ребер без перекосов.
• В зданиях с агрессивной средой требуется дополнительная защита поверхности плиты, а также контроль за состоянием закладных деталей.

Выбор типоразмера плиты и схемы раскладки осуществляется на основании проектного расчета с учетом пролетов, нагрузок и конструктивной схемы здания. Все работы по монтажу и замоноличиванию стыков выполняются в соответствии с проектом производства работ.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровной площадке, исключающей просадку основания. Под опорные зоны подкладываются деревянные бруски, расположенные строго по вертикали. Допустимое количество рядов в штабеле определяется прочностью изделий и условиями площадки, но не должно превышать значений, установленных в технологической документации. Между плитами в местах опоры устанавливаются прокладки, исключающие касание ребер и торцов.

Транспортировка плит осуществляется в положении, соответствующем проектному (горизонтально). Плиты фиксируются в кузове транспортного средства для исключения продольных и поперечных смещений. Запрещается перевозка навалом, а также сбрасывание при разгрузке. Строповка производится за все монтажные петли равномерно, без перекосов. Ударные нагрузки на ребра и торцы не допускаются.
