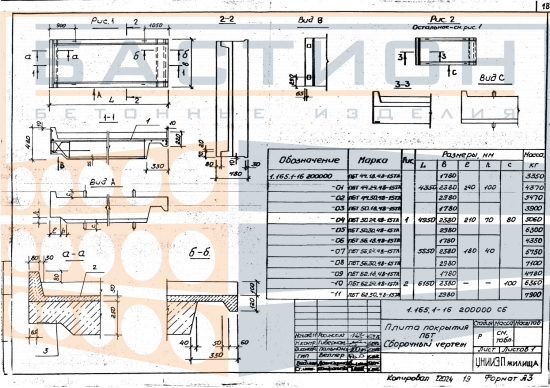

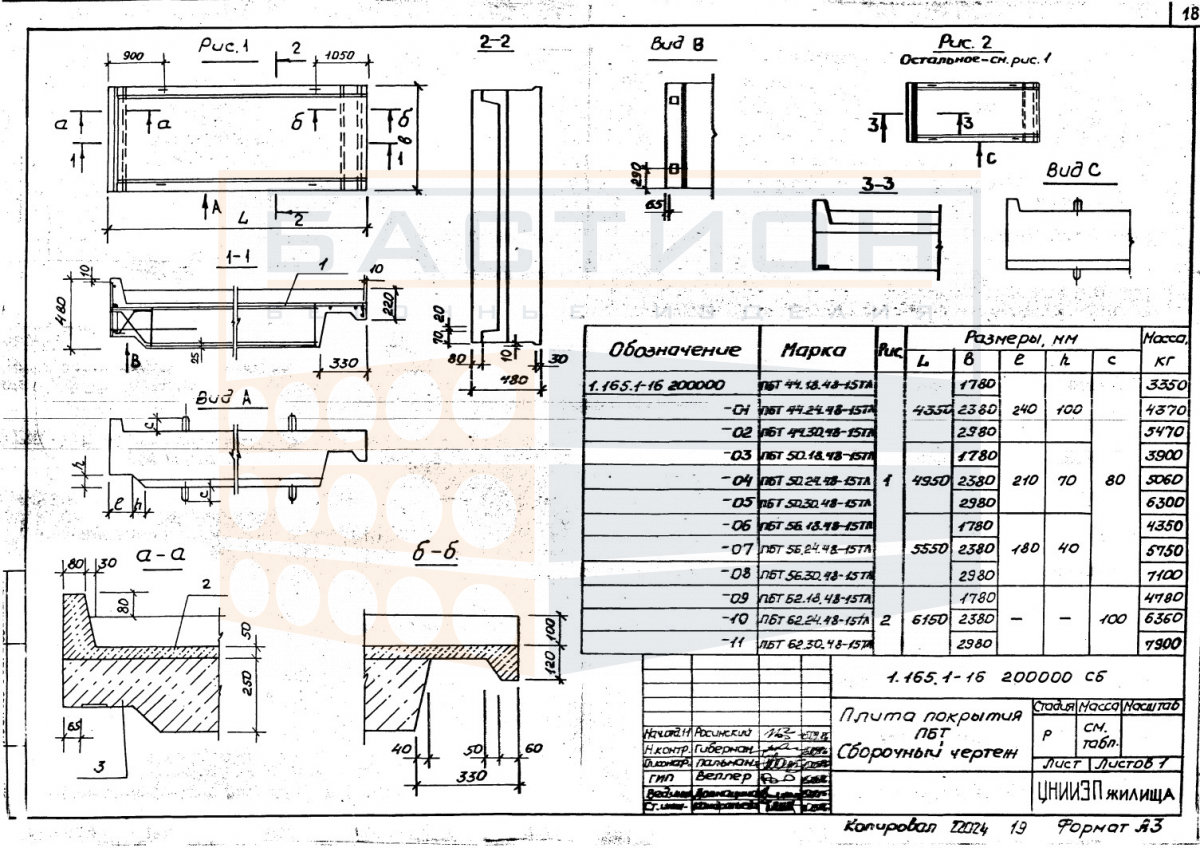

Плита покрытия ребристая ПБТ 62.18.48-15 ТЛ, серия 1.165.1-16

Плита покрытия ребристая ПБТ 62.18.48-15 ТЛ — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования покрытия. Изделие относится к типоразмерам серии 1.165.1-16 и воспринимает нагрузки от кровельного пирога, снега и эксплуатации, передавая их на несущие конструкции. Конструкция включает продольные и поперечные ребра, обеспечивающие жесткость и восприятие изгибающих моментов.

Плита применяется в промышленных и гражданских зданиях с опиранием на колонны, балки или ригели. Ребра плиты работают как элементы жесткости, воспринимающие изгибающие нагрузки в пролете. Глубина опирания, узлы сопряжения и схема анкеровки задаются рабочей документацией. Нарушение проектного положения ребер или недостаточное опирание снижают несущую способность покрытия.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные площадки с выверкой по осям. Опирание должно соответствовать схеме, предусмотренной серией 1.165.1-16. Ребра ориентируются вниз, обеспечивая жесткость и восприятие нагрузки. Строповка производится за все монтажные петли без перекосов и раскачивания.

• Работает в пролете между несущими опорами, воспринимая изгибающие нагрузки от кровли и собственного веса.
• Передает нагрузку на стены, балки или ригели через опорные зоны, расположенные по коротким сторонам.
• Требует проектной глубины опирания, которая указывается в рабочей документации и контролируется при монтаже.
• Торцевые зоны плиты не должны повреждаться при строповке, разгрузке и складировании, так как это влияет на анкеровку арматуры.
• Швы между плитами заполняются цементно-песчаным раствором или бетоном по проекту для обеспечения совместной работы.
• Монтажное положение проверяется по отметкам и осям, отклонения не должны превышать допусков, установленных нормативными документами.
• Пустоты в ребрах не используются для прокладки коммуникаций, если это не предусмотрено проектом.

При монтаже необходимо контролировать состояние опорных площадок и фиксацию плит до омоноличивания швов. Соблюдение проектных решений и последовательности операций обеспечивает расчетную несущую способность покрытия.

Правила хранения и транспортировки изделия

Плиты складируют на ровном твердом основании в горизонтальном положении. Прокладки устанавливают в местах опорных зон, строго одна над другой по вертикали. Количество ярусов ограничивается несущей способностью нижних плит и должно соответствовать схеме складирования. Выступающие монтажные петли и ребра защищают от повреждений.

Транспортировка осуществляется в горизонтальном положении с фиксацией от смещения. Перевозка навалом не допускается. Погрузку и выгрузку производят с использованием стропов за монтажные петли. Удары, перекосы и опирание на слабые кромки должны быть исключены.
