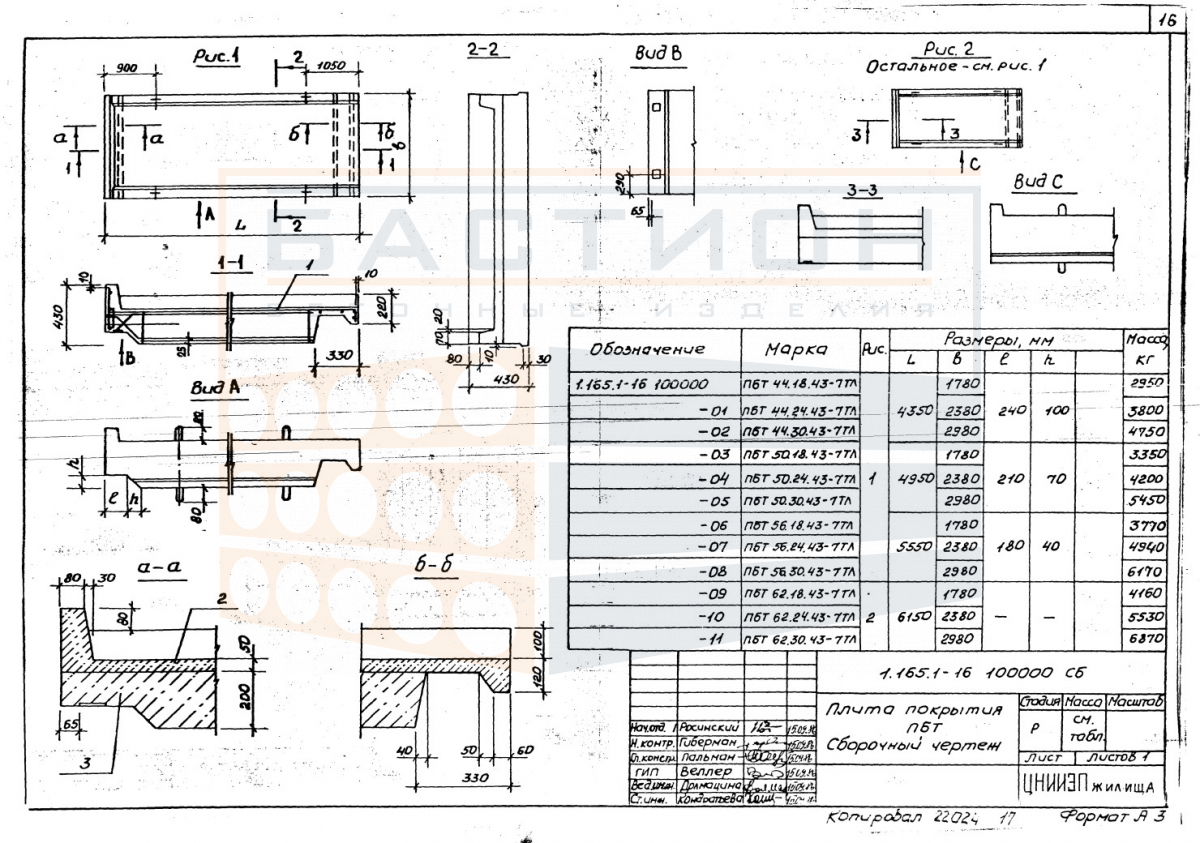

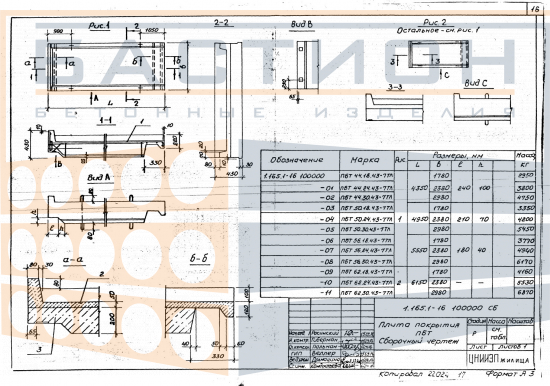

Плита покрытия ребристая ПБТ 44.24.43-7 ТЛ, серия 1.165.1-16

Плита покрытия ребристая ПБТ 44.24.43-7 ТЛ — это железобетонный элемент горизонтальной несущей конструкции, предназначенный для устройства покрытий в зданиях каркасного типа. Изделие воспринимает нагрузки от вышележащих конструкций, снега, ветра и передает их на несущие колонны или ригели. Ребристая конфигурация обеспечивает повышенную жесткость при изгибе и позволяет перекрывать пролеты увеличенной длины без устройства промежуточных опор.

Применяется в отапливаемых и неотапливаемых зданиях промышленного и гражданского назначения. Работает в составе сборного железобетонного каркаса с опиранием по коротким сторонам на ригели или стены. Торцевые зоны плиты являются опорными и не должны повреждаться при транспортировке и монтаже. Ошибки при выборе глубины опирания или нарушение проектного положения приводят к неравномерному распределению нагрузок и снижению несущей способности перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется в проектное положение с опиранием на несущие конструкции по серии 1.165.1-16. Сопряжение с ригелями или стенами осуществляется через опорные участки; зазор между плитами заполняется бетоном по проекту. Ребра ориентируются вниз, полка располагается сверху. При подъеме используются монтажные петли; строповка должна исключать перекос и ударные нагрузки.

• Работает как несущий элемент покрытия, воспринимая изгибающие нагрузки и передавая их на опоры через ребра, что определяет конструктивную схему перекрытия.
• Ребристая форма обеспечивает высокую жесткость при минимальной собственной массе, что позволяет перекрывать пролеты до 6–9 м в зависимости от типа опирания и проектного решения.
• Опирание производится по двум коротким сторонам на ригели, балки или стены; глубина опирания принимается по рабочей документации серии 1.165.1-16.
• Монтажное положение задается проектом: полка плиты расположена горизонтально, ребра обращены вниз, что обеспечивает равномерное распределение нагрузки по опорным зонам.
• Швы между смежными плитами заполняются бетоном класса по проекту для обеспечения совместной работы перекрытия и защиты от продувания и влаги.
• Повреждение торцевых опорных зон, монтажных петель и ребер не допускается, так как это снижает несущую способность и может привести к разрушению при монтаже.

Применение ребристых плит по серии 1.165.1-16 позволяет унифицировать конструктивные решения покрытий для зданий с различными климатическими и эксплуатационными условиями. Параметры опирания и стыковки уточняются по проектным чертежам.

Правила хранения и транспортировки изделия

Хранение осуществляется в горизонтальном положении на ровной площадке с твердым покрытием. Плиты укладываются на подкладки из дерева или другого упругого материала, расположенные под ребрами в опорных зонах. Подкладки смежных рядов должны располагаться строго по одной вертикали. Высота штабеля принимается с учетом прочности изделия и условий складирования.

Транспортировка производится в горизонтальном положении с фиксацией от продольных и поперечных смещений. Строповка выполняется за монтажные петли с применением траверс, исключающих перекос плиты. Запрещается перевозка навалом, а также сбрасывание изделия при разгрузке. Погрузочно-разгрузочные работы проводятся с использованием грузозахватных приспособлений, обеспечивающих равномерное распределение усилий.
