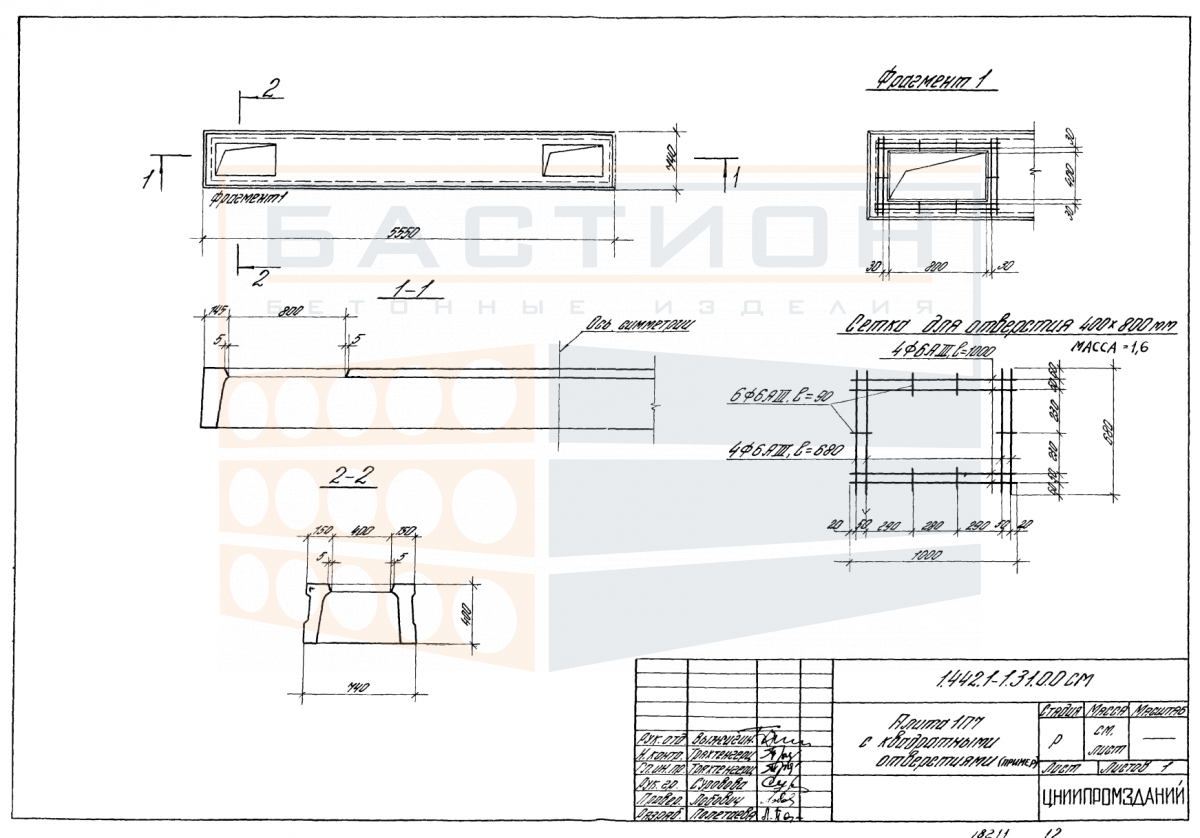

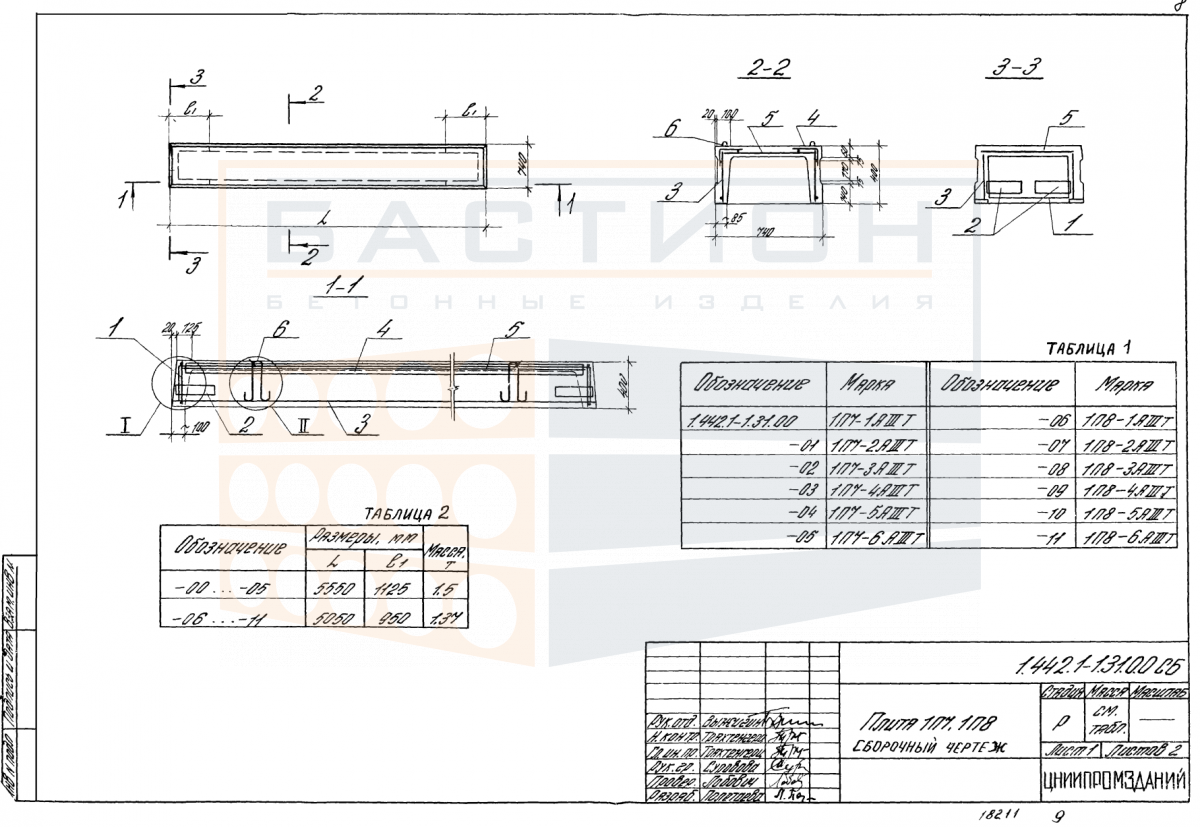

Плита ребристая 1П 7 - 1/2/3/4/5/6 АIII Т/П, серия 1.442.1-1, выпуск 3

Плита ребристая 1П 7 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных перекрытий и покрытий. Изделие относится к серии 1.442.1-1, выпуск 3, и предназначено для восприятия постоянных и временных нагрузок с последующей передачей на несущие опоры. Конструкция включает продольные ребра, повышающие жесткость при изгибе, и полку, распределяющую нагрузку по ширине. Исполнение из тяжелого бетона с внутренним армированием обеспечивает прочность и устойчивость формы при эксплуатации.

Плиты данного типоразмера применяются в перекрытиях производственных и общественных зданий, где требуется высокая несущая способность при относительно небольшом собственном весе. Продольные ребра ориентируются в пролет, что позволяет эффективно воспринимать изгибающие моменты. Опирание осуществляется на несущие стены, балки или ригели по проектным отметкам. Ошибки при монтаже, такие как недостаточная глубина опирания или перекос плиты, могут привести к неравномерному распределению нагрузок и снижению ресурса конструкции.

Область применения и технические особенности

Монтаж плит выполняется на подготовленное основание с выверкой по осям и отметкам. Несущие элементы должны обеспечивать проектную глубину опирания. Плиты укладываются с зазором для последующего омоноличивания швов, что обеспечивает совместную работу плит в составе диска перекрытия.

• Плита работает в пролете между опорными конструкциями, передавая нагрузку на стены, балки или ригели через опорные зоны.
• Для обеспечения совместной работы перекрытия швы между плитами заполняются бетоном или цементным раствором по проектному решению.
• Монтажное положение плиты проверяется по разбивочным осям и отметкам; отклонения не должны превышать допусков, установленных проектом.
• Торцевые участки плиты не должны повреждаться при строповке и разгрузке, так как это может снизить несущую способность опорной зоны.
• Опирание плиты производится на несущие элементы с глубиной, указанной в рабочей документации; недостаточное опирание недопустимо.
• При монтаже не допускается опирание плиты на слабые кромки или ребра вне проектных опорных узлов, так как это вызывает концентрацию напряжений.

Соблюдение требований к опиранию, ориентации ребер и качеству швов обеспечивает расчетную работу перекрытия и предотвращает деформации. Проектное положение плит фиксируется сваркой закладных деталей или анкеровкой.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под опорные зоны укладываются прокладки, расположенные строго по вертикали в штабеле. Монтажные петли и торцевые грани защищаются от повреждений.

При транспортировке изделия фиксируются в кузове транспортного средства от смещения. Перевозка навалом запрещена. Погрузка и выгрузка производятся с использованием траверс или строп, исключающих перекос и удары. Строповка осуществляется только за монтажные петли.
