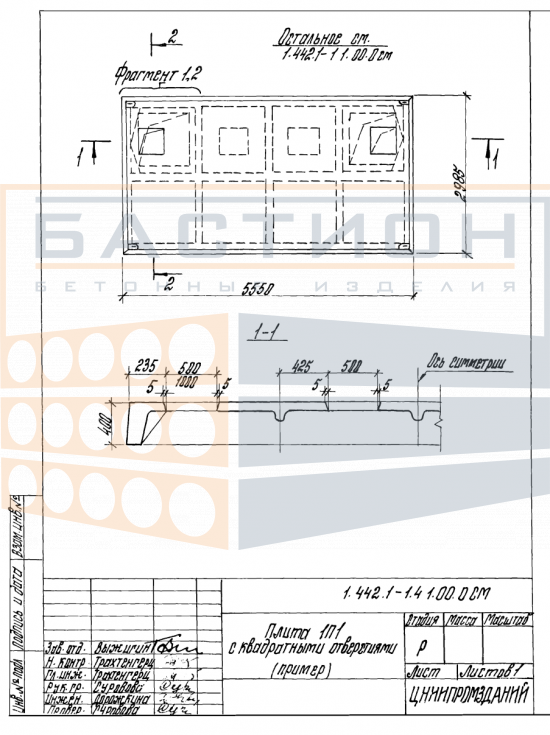

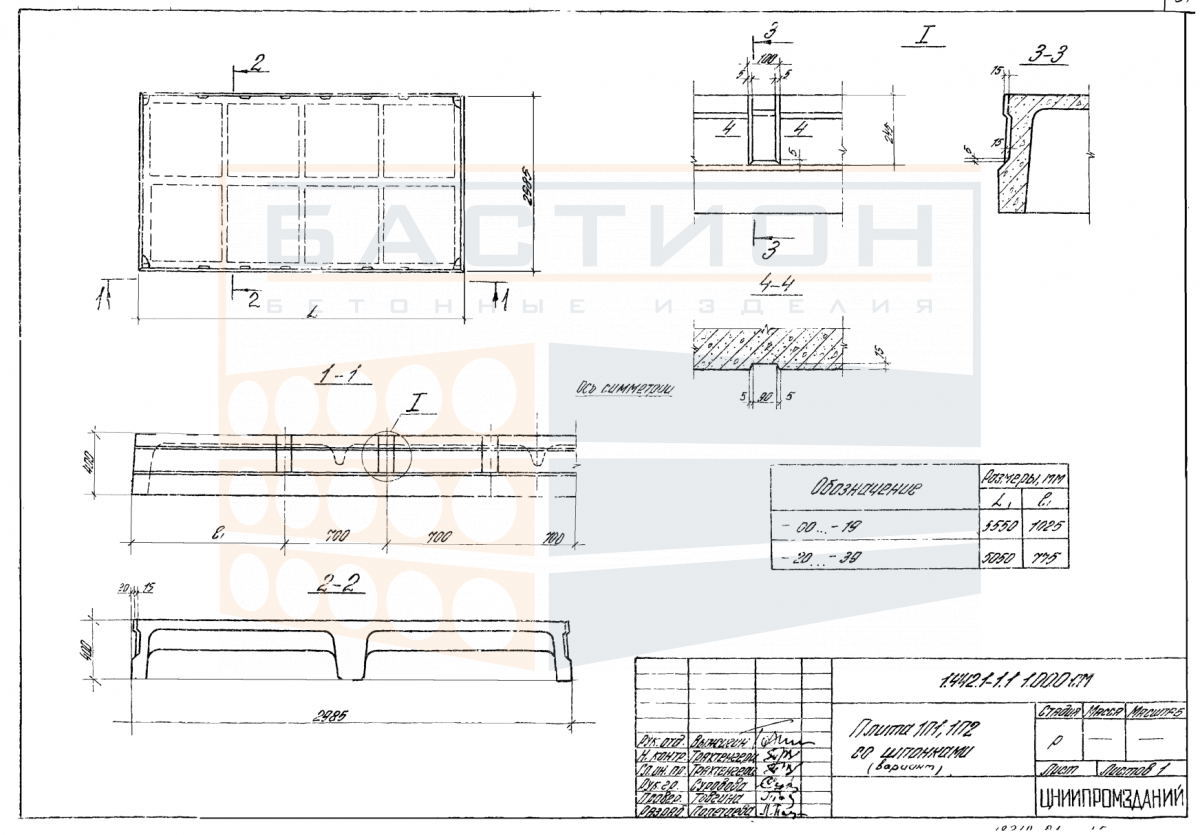

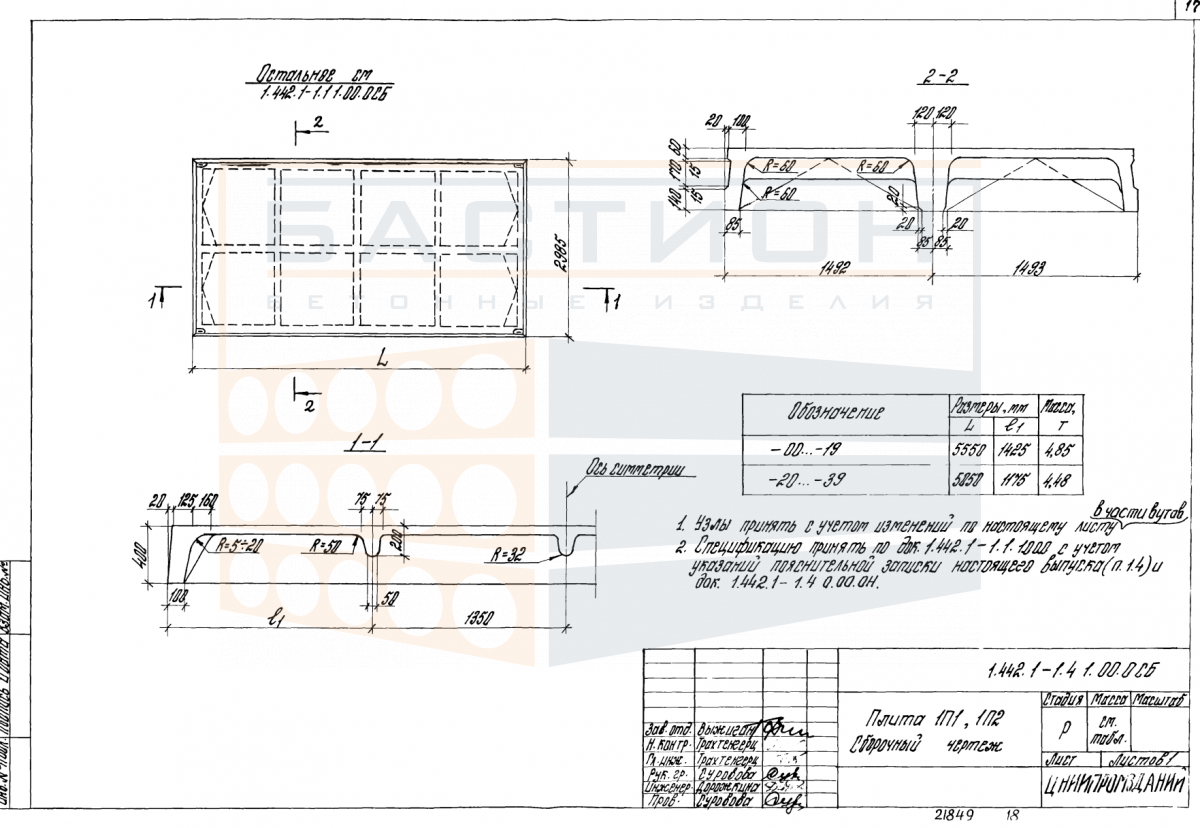

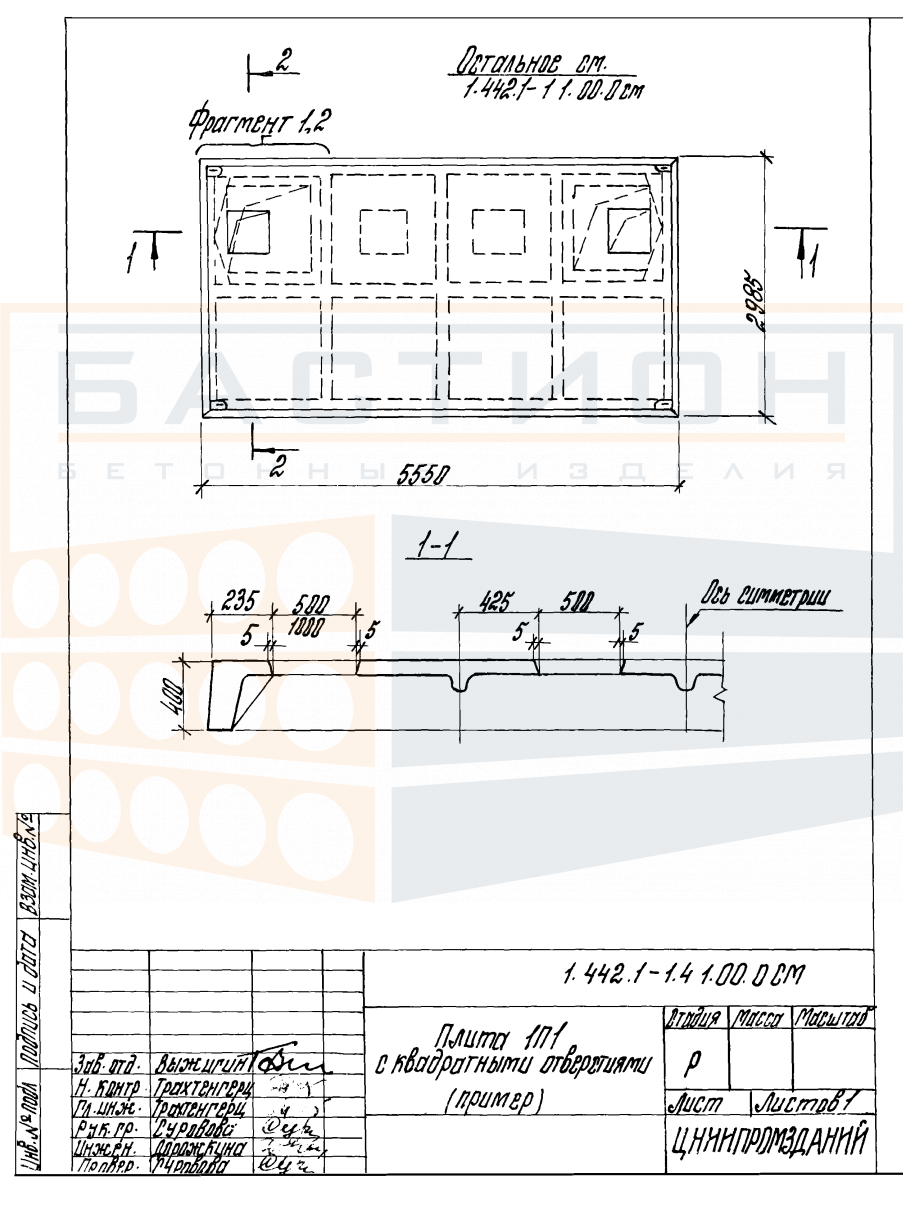

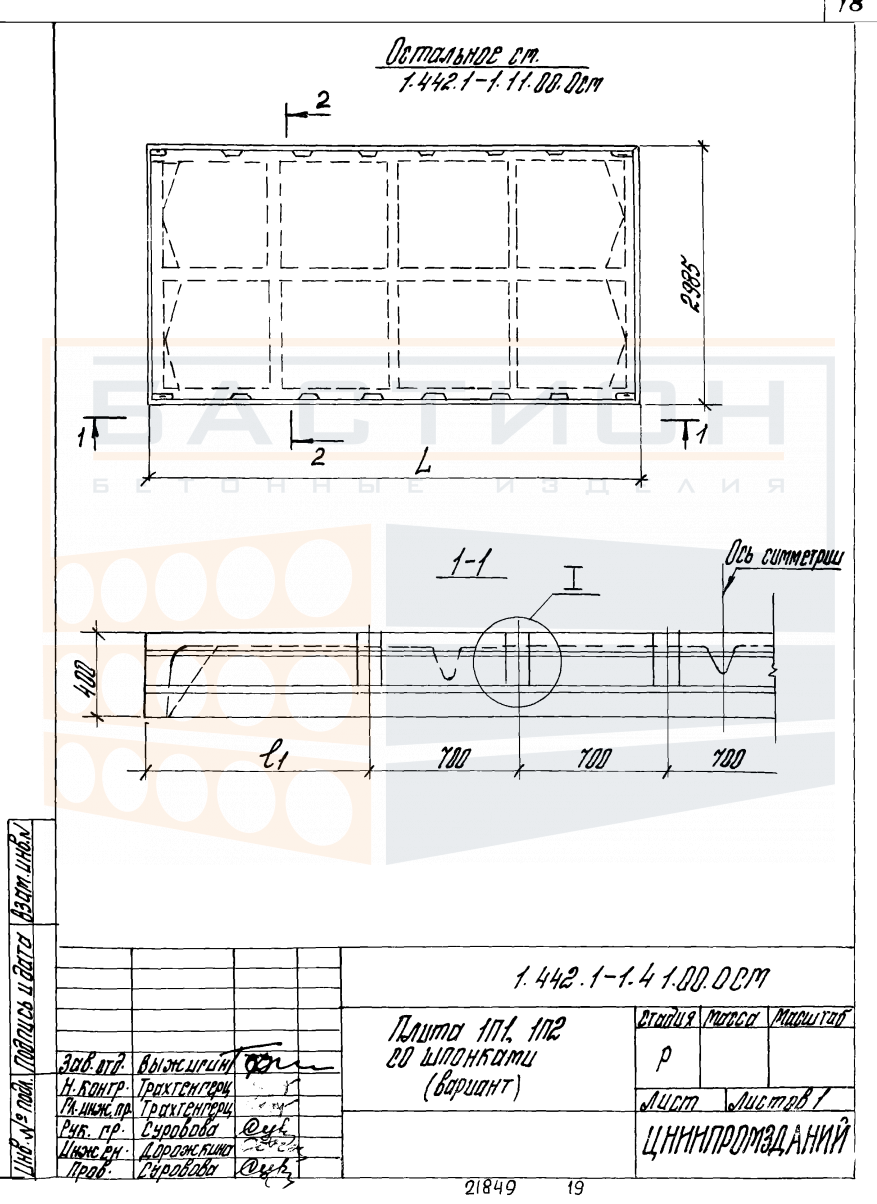

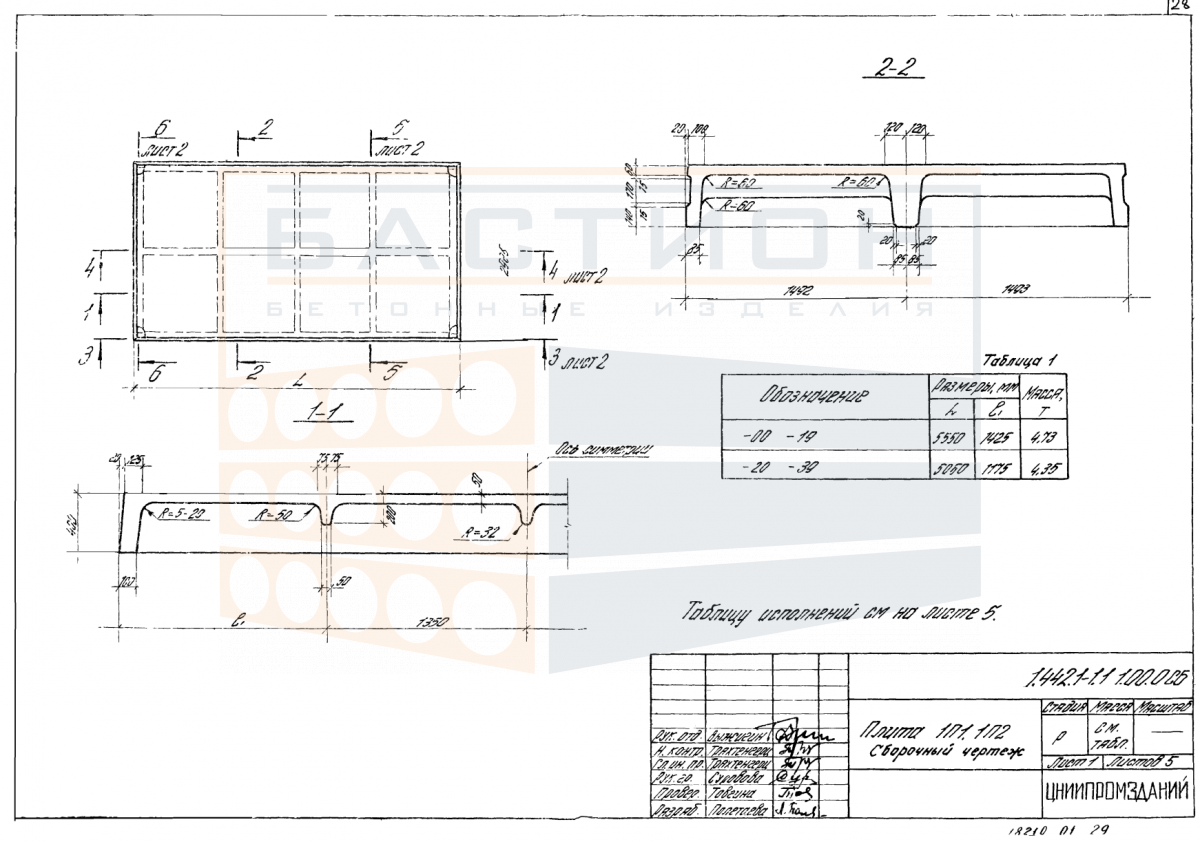

Плита ребристая 1П 1 - 1/2/3/4/5 АтV СК Т/П - П (В), серия 1.442.1-1, выпуски 1, 4

Плита ребристая 1П 1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.442.1-1 выпуски 1, 4 и предназначено для восприятия нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели. Конструкция включает продольные и поперечные ребра, обеспечивающие жесткость и распределение изгибающих моментов по пролету.

Плита монтируется в составе сборных перекрытий зданий различного назначения. Ребра ориентируются вниз, что позволяет формировать гладкую потолочную поверхность. Опирание осуществляется на несущие конструкции по проектным отметкам. Глубина опирания, схема раскладки и узлы сопряжения задаются рабочей документацией серии. Точное соблюдение проектного положения и правильная строповка исключают перекосы и повреждение торцевых зон при монтаже.

Область применения и технические особенности

Плита ребристая 1П 1 применяется в каркасных и бескаркасных зданиях с несущими стенами, ригелями или балками. Конструкция рассчитана на работу в пролете между опорами. Ниже приведены основные технические ориентиры, связанные с монтажом и эксплуатацией изделия.

• Опирание плиты выполняется на несущие элементы с проектным заглублением опорных зон; недостаточное опирание снижает несущую способность и вызывает концентрацию напряжений.
• Ребра жесткости воспринимают изгибающие нагрузки и обеспечивают пространственную работу перекрытия; ориентация ребер должна строго соответствовать проекту.
• Монтаж производится с использованием штатных петель при симметричной строповке; повреждение петель или торцов не допускается.
• Швы между смежными плитами заполняются бетоном или раствором после выверки положения; омоноличивание восстанавливает совместную работу элементов.
• Пустоты в теле плиты не предназначены для прокладки инженерных коммуникаций, если иное не оговорено проектом.
• После монтажа проверяется горизонтальность поверхности и отсутствие перекосов; превышение допусков ведет к нарушению геометрии вышележащих конструкций.

Правильная установка плиты и соблюдение проектных требований к опиранию и анкеровке обеспечивают надежность перекрытия в течение всего срока эксплуатации здания. Отклонения от схемы раскладки или повреждение элементов при монтаже могут потребовать усиления конструкции.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки укладываются в опорных зонах, строго одна над другой по вертикали, для исключения изгиба и сколов. Запрещается опирание изделия на слабые кромки или ребра. Штабелирование выполняется по схеме, обеспечивающей устойчивость и доступ к строповочным петлям.

При транспортировке плиты фиксируются от смещения с помощью упоров и ремней. Перевозка навалом не допускается. Погрузка и разгрузка производятся траверсами или стропами за петли с исключением ударов и резких рывков. Торцы и ребра защищаются от повреждений, а монтажные петли должны оставаться доступными для захвата.
