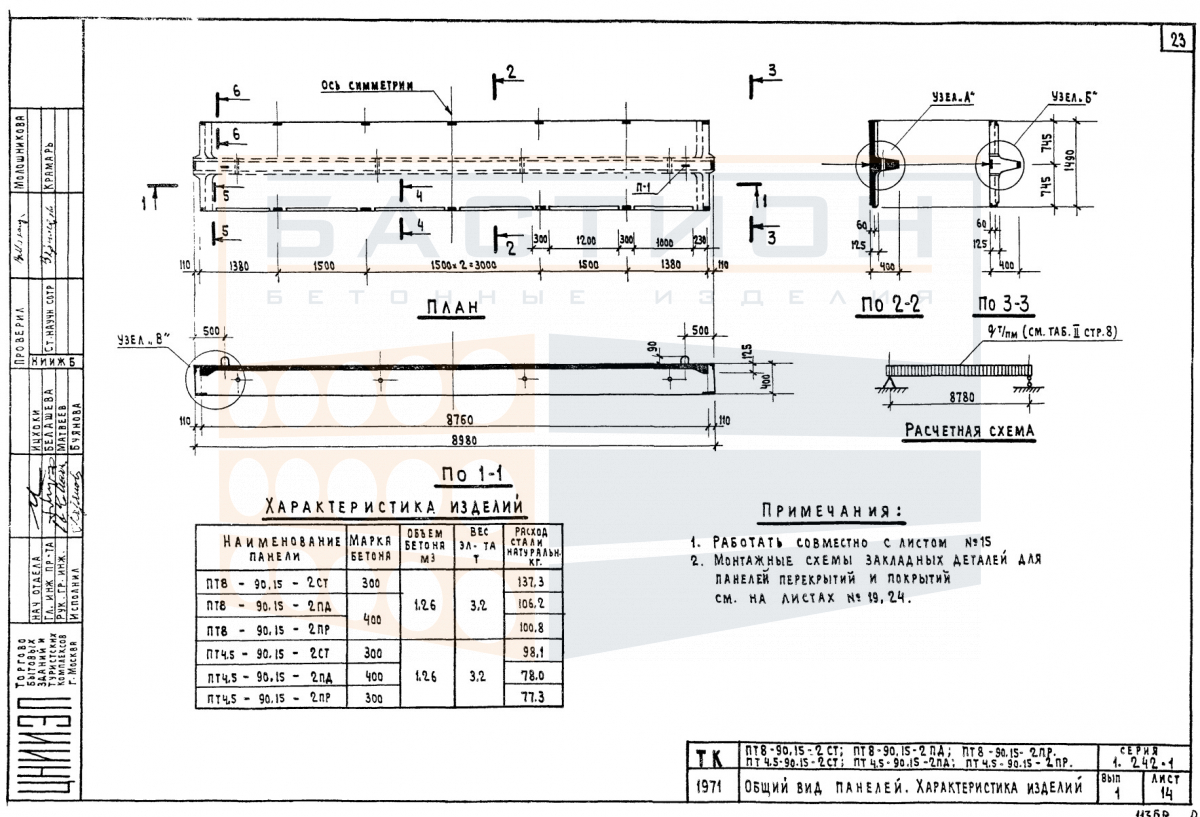

Плита ребристая ПТ 4,5-90.15 - 2ПД, серия 1.242-1, выпуск 1

Плита ребристая ПТ 4,5-90.15 - 2ПД — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1.242-1 и рассчитано на восприятие эксплуатационных нагрузок с передачей усилий на несущие стены, ригели или балки. Ребристая конструкция с продольными и поперечными ребрами обеспечивает жесткость и распределение нагрузки по пролету, а внутреннее стальное армирование воспринимает растягивающие усилия.

Применение плит данного типоразмера целесообразно в зданиях с шагом опор, соответствующим длине изделия. Плита опирается на несущие конструкции по коротким сторонам; глубина опирания и способ анкеровки задаются проектом. Ошибки при монтаже, такие как недостаточное опирание или перекос плиты, могут привести к концентрации напряжений и образованию трещин в ребрах. Поэтому перед монтажом необходимо выверить отметки опорных площадок и обеспечить равномерное распределение нагрузки.

Область применения и технические особенности

Плита монтируется в проектное положение с ориентированием ребер вниз. Опирание производится на несущие элементы по коротким сторонам; зоны опирания должны быть очищены и выровнены. После установки выполняется омоноличивание швов и анкеровка для обеспечения совместной работы плит в перекрытии.

• Продольные ребра работают как балки, воспринимающие изгибающий момент; поперечные ребра обеспечивают пространственную жесткость и распределение нагрузки на ребра, предотвращая местные деформации полки.
• Глубина опирания на несущие конструкции должна соответствовать проектной документации; недостаточное опирание ведет к перегрузке торцевых зон и разрушению бетона в зоне сжатия.
• Швы между смежными плитами омоноличиваются бетоном класса не ниже проектного для передачи сдвигающих усилий и обеспечения совместной работы перекрытия под нагрузкой.
• Монтажные петли предназначены для строповки; после установки петли загибаются или срезаются, использование их для крепления оборудования не допускается.
• Не допускается сверление отверстий в ребрах и полках плиты без согласования с проектной организацией, так как это нарушает целостность арматуры и снижает несущую способность.
• При монтаже необходимо контролировать отметки верха плит: отклонение от горизонтали не должно превышать допусков, установленных проектом, иначе возможна неравномерная нагрузка на опоры.

Соблюдение перечисленных требований обеспечивает расчетную работу плиты в составе перекрытия и исключает аварийные ситуации в процессе эксплуатации.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном основании. Под нижний ряд укладываются деревянные прокладки в зоне опирания ребер. Прокладки вышележащих рядов должны располагаться строго над нижними, чтобы избежать изгиба плит от собственного веса. Высота штабеля и количество рядов определяются с учетом массы изделия и прочности прокладок.

Транспортировка осуществляется в горизонтальном положении на транспортных средствах с фиксацией от смещения и опрокидывания. Строповка производится за монтажные петли, захват за ребра или торцы исключается. При погрузке и разгрузке следует избегать ударов и резких рывков, так как это может вызвать сколы бетона и повреждение арматуры.
