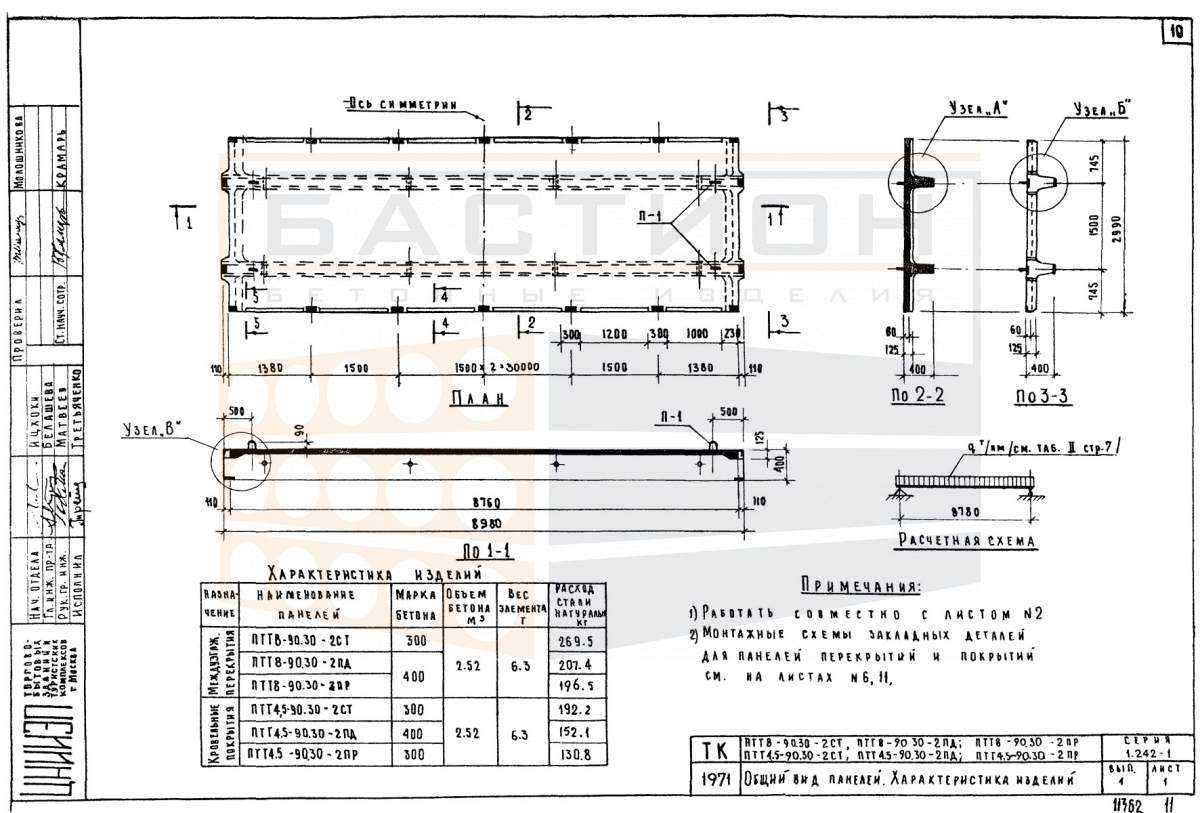

Плита ребристая ПТТ 4,5-90.30 - 2ПД, серия 1.242-1, выпуск 1

Плита ребристая ПТТ 4,5-90.30 - 2ПД — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или покрытия. Изделие относится к серии 1.242-1, выпуск 1, и предназначено для восприятия нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели. Конструкция плиты включает продольные ребра жесткости, обеспечивающие работу элемента в пролете и распределение изгибающих моментов.

Применение таких плит позволяет создавать крупноразмерные перекрытия с минимальным количеством швов. Монтаж ведется с опиранием ребер на несущие конструкции, при этом правильная ориентация ребер и соблюдение проектной глубины опирания являются необходимыми условиями надежной работы перекрытия. Ошибки при выборе схемы опирания или нарушение положения плиты могут привести к перераспределению нагрузок и снижению несущей способности.

Область применения и технические особенности

Плиты ПТТ серии 1.242-1 применяются в сборных железобетонных перекрытиях жилых, общественных и производственных зданий. Монтаж выполняется на предварительно выверенные опорные поверхности стен, балок или ригелей. Требуется обеспечить проектное положение плиты по осям и отметкам, а также замоноличивание стыков для обеспечения совместной работы элементов.

• Плита работает в пролете между несущими опорами, передавая нагрузку через ребра на опорные конструкции; глубина опирания задается рабочей документацией серии.
• Торцевые зоны плиты не должны повреждаться при строповке, разгрузке и монтаже, так как в этих зонах расположены арматурные выпуски и участки передачи усилий.
• Ориентация плиты при монтаже должна соответствовать проектному положению: ребра направлены вниз, плоская полка образует горизонтальную плоскость перекрытия.
• Швы между плитами заполняются бетоном по проектному решению; перед бетонированием необходимо очистить стыкуемые поверхности и установить арматурные связи, если предусмотрено.
• Допустимая нагрузка на плиту определяется проектом перекрытия; превышение эксплуатационных нагрузок, включая сосредоточенные воздействия от тяжелого оборудования, должно быть согласовано с проектной организацией.
• Пустоты в ребристой плите не предназначены для прокладки коммуникаций, если это не предусмотрено проектом; самовольное сверление каналов в ребрах запрещено.

Монтажное положение плиты фиксируется с помощью выверки и временных креплений до завершения омоноличивания стыков. Соблюдение проектных параметров опирания и сопряжения с другими элементами перекрытия является обязательным условием эксплуатации.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном твердом основании. Деревянные прокладки укладываются в местах, соответствующих опорным зонам по длине плиты. При складировании в штабеля прокладки должны располагаться строго по вертикали, чтобы избежать изгибных деформаций. Высота штабеля принимается по схеме складирования с учетом массы изделий и устойчивости.

Транспортировка осуществляется в горизонтальном положении с надежной фиксацией от смещения. Запрещается перевозка навалом или с опиранием на ребра и торцы. Погрузка и выгрузка выполняются с использованием монтажных петель застроповкой за все петли одновременно. Исключаются удары, перекосы и резкие рывки при подъеме. В кузове плита опирается на деревянные брусья, расположенные в опорных зонах.
