Плита ребристая ПТ 8-120.15 - 2СТ, серия 1.242-1, выпуск 2

Плита ребристая ПТ 8-120.15 - 2СТ, серия 1.242-1, выпуск 2 — это железобетонный элемент горизонтальной несущей системы здания, воспринимающий вертикальные нагрузки от пола, перегородок и оборудования и передающий их на несущие опоры через продольные ребра. Ребра обеспечивают жесткость конструкции, позволяя перекрывать пролеты значительной длины при относительно небольшой собственной массе по сравнению со сплошными плитами.

Изделие применяется в межэтажных, чердачных и подвальных перекрытиях промышленных и гражданских зданий. Неправильное опирание или повреждение торцевых зон ребер может снизить несущую способность плиты. Монтаж должен выполняться в соответствии с проектной документацией и требованиями серии 1.242-1, выпуск 2, определяющей схему опирания и анкеровки.

Область применения и технические особенности

Плита укладывается на несущие стены, балки или ригели с глубиной опирания, установленной проектом. Торцы плиты должны опираться по всей ширине ребер. Перед монтажом основание выравнивается, зазоры между плитами и опорными элементами заполняются по проекту.

• Продольные ребра воспринимают изгибающие нагрузки; высота ребер 500 мм обеспечивает необходимую жесткость при перекрытии пролетов, предусмотренных проектом.
• Сопряжение плит с опорными конструкциями выполняется через анкерные выпуски с последующим омоноличиванием стыков для обеспечения диска перекрытия.
• Монтажное положение плиты фиксируется по осям здания; отклонение от проектного положения не допускается из-за риска перераспределения нагрузок.
• Торцевые зоны плиты не предназначены для строповки — захват осуществляется только за монтажные петли, расположенные в верхней плите.
• Соседние плиты соединяются по швам, которые заполняются бетоном по проекту; пустоты между ребрами не должны использоваться для транзитных коммуникаций без специальных отверстий.
• Типичная ошибка при монтаже — недостаточная глубина опирания ребра, что вызывает концентрацию напряжений и может привести к разрушению опорной зоны.

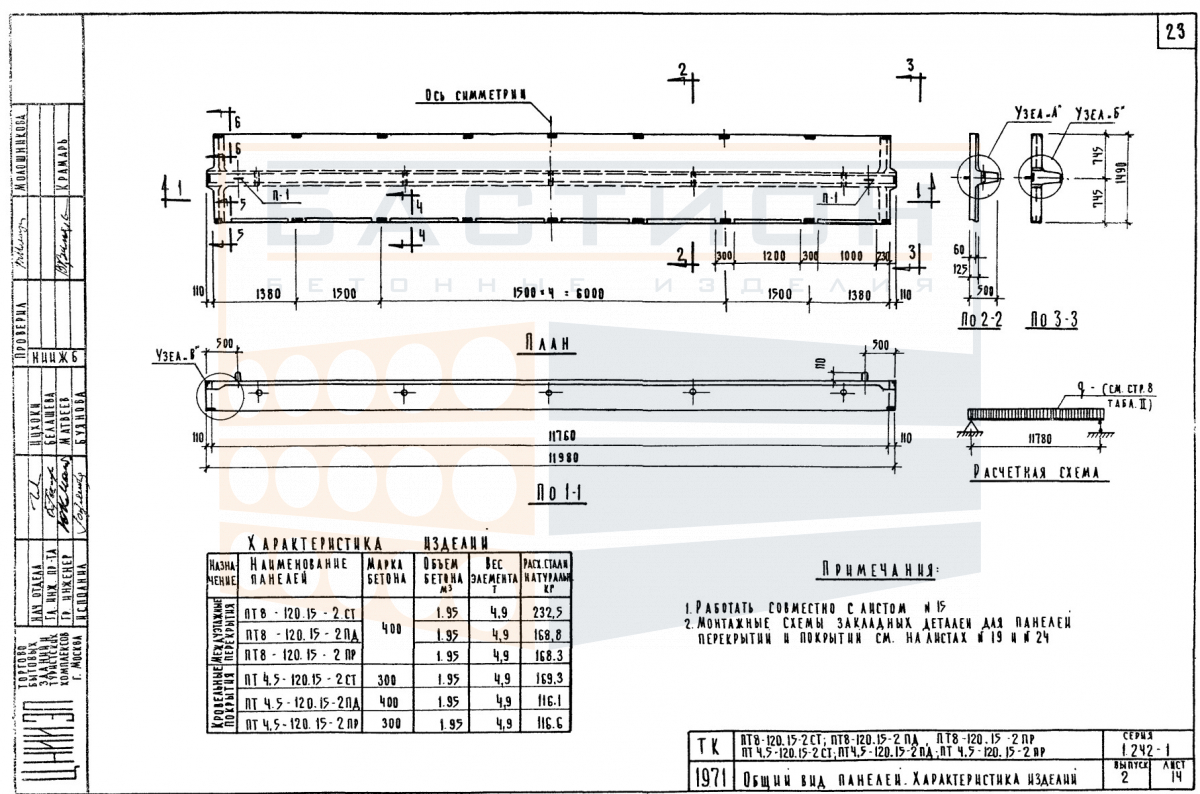

Проектная схема опирания и анкеровки уточняется по рабочим чертежам серии 1.242-1, выпуск 2. Каждая плита маркируется в соответствии с требованиями нормативной документации.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Между штабелями и между рядами в штабеле укладываются деревянные прокладки в местах опирания ребер. Прокладки соседних рядов должны располагаться строго друг над другом, чтобы избежать изгиба плит собственным весом. Высота штабеля ограничивается допустимой нагрузкой на нижние плиты и определяется схемой складирования.

Транспортировка плит производится в положении, аналогичном складскому. В транспортном средстве плиты фиксируются от продольного и поперечного смещения. Запрещается перевозка навалом и разгрузка сбрасыванием. При строповке используются траверсы, обеспечивающие равномерное зацепление за монтажные петли без перекоса и повреждения ребер.
