Плита ребристая ПТ 6-150.15 - 2ПД, серия 1.242-1, выпуск 3

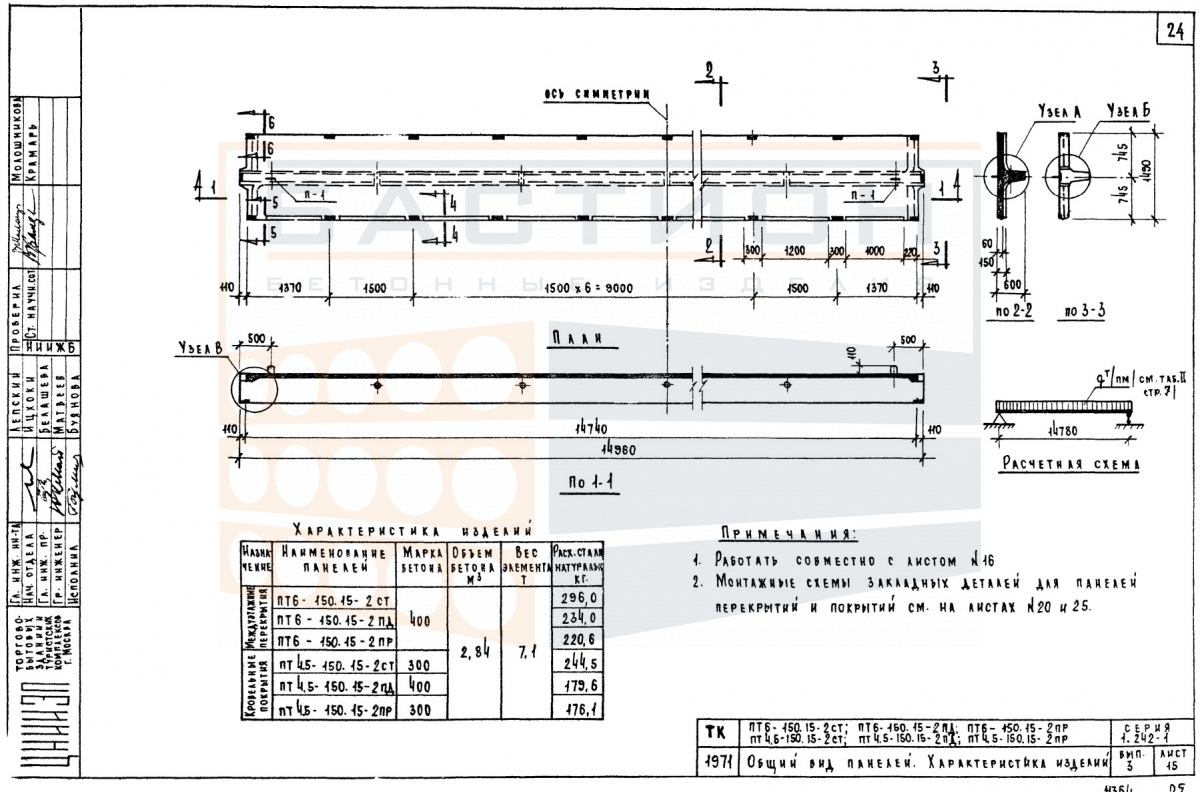

Плита ребристая ПТ 6-150.15 - 2ПД — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.242-1, выпуск 3, и предназначено для сборных железобетонных перекрытий. Ребристая конструкция с продольными ребрами обеспечивает восприятие изгибающих нагрузок при относительно малом расходе материала. Масса изделия 7100 кг, что требует применения соответствующего грузоподъемного оборудования при монтаже. Геометрические параметры (длина 14980 мм, ширина 1490 мм, высота 600 мм) определяют пролет и шаг раскладки плит в перекрытии.

Применение плиты регламентируется проектной документацией, в которой задаются параметры опирания, сопряжения и омоноличивания. Ошибки при монтаже — недостаточная глубина опирания, перекос, повреждение торцов — снижают несущую способность перекрытия. Ориентация ребер при укладке должна строго соответствовать проекту. Стыки между смежными плитами омоноличиваются для совместной работы перекрытия под нагрузкой. Монтажные петли используются только для подъема; деформация петель при строповке является нарушением технологии.

Область применения и технические особенности

Монтаж плиты выполняется на выровненное основание с опиранием на несущие конструкции по проектным отметкам. Установка производится на слой цементно-песчаного раствора или на опорные площадки. Ребра ориентируются по рабочей документации. Торцевые зоны не должны повреждаться при строповке, разгрузке и установке. Положение плиты в плане контролируется по разбивочным осям.

• Плита работает в пролете между несущими опорами, воспринимая постоянные нагрузки от собственного веса и вышележащих конструкций, а также временные нагрузки от людей, оборудования и перегородок.
• Передача усилий на опоры происходит через торцевые участки; глубина опирания задается проектом и должна быть обеспечена при монтаже для исключения среза или смятия.
• Продольные ребра являются основными несущими элементами, воспринимающими изгибающий момент; повреждение или скол ребер недопустимо.
• Стыки между плитами заполняются бетоном по проекту для обеспечения совместной работы перекрытия под нагрузкой и равномерного распределения усилий.
• Монтажные петли располагаются в зонах, где они не мешают опиранию; после монтажа петли могут быть обрезаны или отогнуты, если это предусмотрено проектом.
• При монтаже на колонны или ригели требуется проверка отметок опорных площадок; отклонения от проекта корректируются до омоноличивания стыков.

Соблюдение проектных параметров опирания, ориентации ребер и омоноличивания стыков обязательно для расчетной работы перекрытия. Монтаж выполняется по проекту производства работ с использованием кранов соответствующей грузоподъемности. Перед установкой проверяется отсутствие сколов, трещин и деформаций арматуры.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Деревянные прокладки устанавливаются под ребрами в опорных зонах и располагаются строго по вертикали для исключения изгиба собственной массы. Высота штабеля ограничивается устойчивостью и грузоподъемностью основания. Маркировка и артикул должны быть доступны для контроля. Поверхности ребер и торцов защищаются от механических повреждений.

При транспортировке плиты укладываются на подкладки в кузове транспортного средства и фиксируются от продольных и поперечных смещений. Строповка выполняется за монтажные петли с использованием траверс для равномерного распределения усилий. Погрузка и разгрузка производятся без ударов и кантования. Перевозка навалом не допускается. Контроль состояния изделий перед отгрузкой обязателен: трещины, сколы и повреждения арматуры являются основаниями для отказа в транспортировке.
