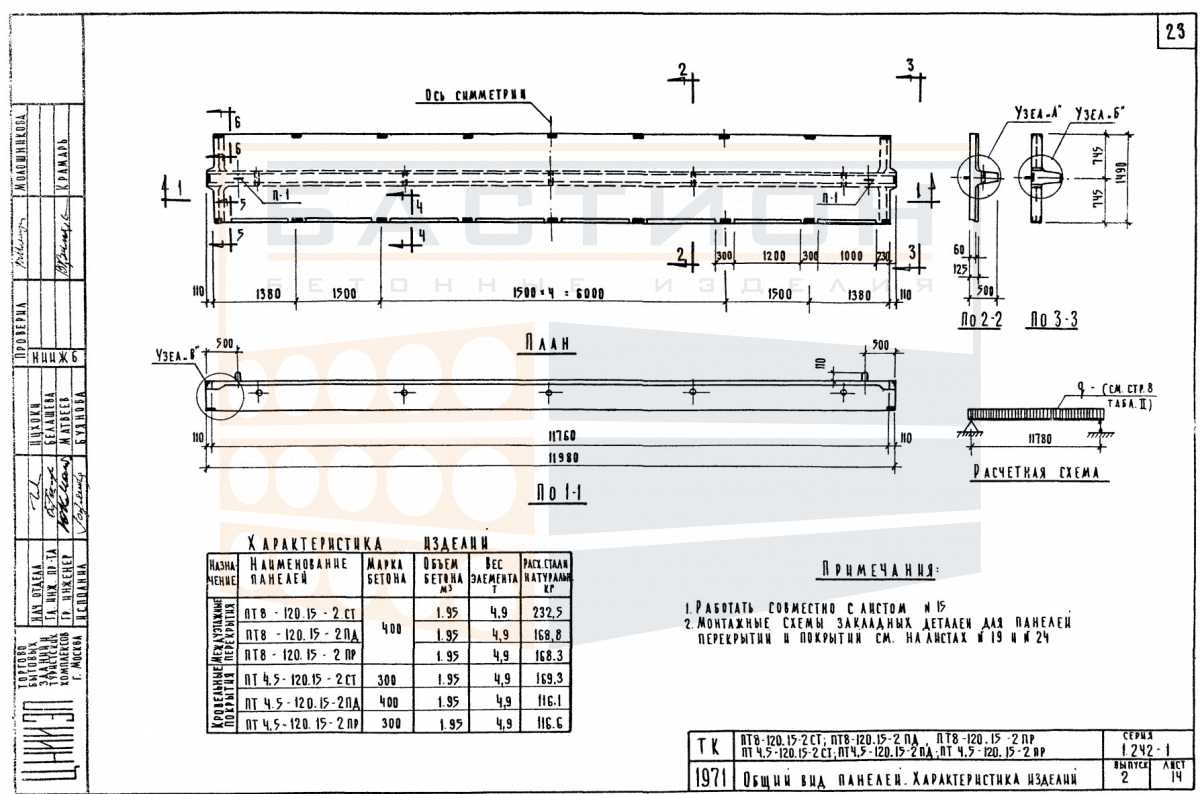

Плита ребристая ПТ 4,5-120.15 - 2СТ, серия 1.242-1, выпуск 2

Плита ребристая ПТ 4,5-120.15 - 2СТ — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Конструкция с продольными ребрами обеспечивает восприятие изгибающих нагрузок и передачу усилий на опоры. Изделие относится к серии 1.242-1, выпуск 2, предназначенной для сборных перекрытий промышленных и гражданских зданий. Ребристое сечение позволяет перекрывать увеличенные пролеты при снижении расхода материала по сравнению со сплошными плитами.

Плиты ПТ 4,5-120.15 - 2СТ применяются в перекрытиях с опиранием на ригели или стены. Монтаж выполняется по проектным отметкам с обеспечением проектной глубины опирания. Типичная ошибка — недостаточное опирание или повреждение торцов. Швы между плитами заполняются бетоном по проекту. Важна правильная ориентация ребер: они должны быть направлены вниз. При эксплуатации изделие воспринимает полезные нагрузки от людей, оборудования и перегородок. От правильности монтажа зависит долговечность перекрытия.

Область применения и технические особенности

Монтаж плиты ПТ 4,5-120.15 - 2СТ выполняется в составе сборного перекрытия с опиранием на несущие конструкции. Торцевые зоны плиты являются опорными участками и не должны повреждаться при строповке и установке. После монтажа швы между плитами заполняются цементно-песчаным раствором или бетоном по проекту. Омоноличивание стыков обеспечивает совместную работу элементов перекрытия.

• Плита работает в пролете между несущими опорами, воспринимая изгибающие нагрузки от полезной нагрузки и собственного веса. Передача усилий на ригели или стены осуществляется через опорные зоны.
• Требование проектной глубины опирания: при монтаже необходимо обеспечить опирание на несущие элементы не менее заданной в проекте величины. Недостаточное опирание приводит к концентрации напряжений и риску разрушения торца.
• Ориентация ребер: продольные ребра должны быть направлены вниз. Это положение соответствует расчетной схеме плиты как балочной конструкции, работающей на изгиб.
• Защита монтажных петель: при строповке и разгрузке не допускается повреждение петель и торцов. Поврежденные петли не обеспечивают безопасный захват.
• Сопряжение смежных плит: стыки заполняются бетоном с обеспечением сцепления и герметизации. Омоноличивание необходимо для совместной работы перекрытия и предотвращения прогибов.
• Контроль положения: перед окончательным закреплением выполняется выверка по осям и отметкам. Перекосы и смещения плит приводят к неравномерному распределению нагрузок.
• Недопустимость нагружения до набора прочности стыков: эксплуатационная нагрузка допускается после достижения бетоном омоноличивания проектной прочности. Раннее нагружение вызывает деформации и трещины.

Применение плиты в составе перекрытия требует соблюдения проектных решений по анкеровке и устройству швов. Отклонения от рабочей документации могут снизить несущую способность конструкции.

Правила хранения и транспортировки изделия

Плиты ребристые ПТ 4,5-120.15 - 2СТ складируются в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в местах опорных зон, совпадая по вертикали во всех рядах штабеля. Высота штабеля и количество рядов определяются с учетом массы изделия и прочности прокладок. Не допускается опирание плит на ребра или углы.

При транспортировке плиты укладываются на транспортное средство с фиксацией от смещения. Перевозка навалом запрещена. Строповка выполняется за монтажные петли с использованием траверс, исключающих перекос. Не допускаются удары и резкие рывки при разгрузке. Перед разгрузкой проверяется целостность изделия.
