Плита ребристая ПТТ 8-150.30 - 2СТ, серия 1.242-1, выпуск 3

Плита ребристая ПТТ 8-150.30 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий в промышленных и общественных зданиях. Изделие относится к серии 1.242-1, выпуск 3, и рассчитано на работу в пролете между несущими стенами, балками или ригелями. Ребристая конструкция плиты обеспечивает высокую несущую способность при относительно небольшом расходе материалов, а продольные ребра воспринимают изгибающие моменты и передают нагрузку на опоры.

Конкретные параметры опирания и сопряжения с другими элементами здания задаются рабочими чертежами серии. Торцевые участки плиты являются зонами анкеровки арматуры, поэтому их повреждение недопустимо. На этапе монтажа требуется обеспечить проектную глубину опирания и ровность опорных площадок. Несоблюдение этих условий может привести к перераспределению усилий и снижению эксплуатационной надежности перекрытия.

Область применения и технические особенности

Монтаж плиты производится в проектное положение с опиранием продольных ребер на несущие конструкции. Для фиксации и выравнивания используются стальные закладные детали и монтажные петли. После установки соседних плит швы между ними заполняются бетоном по проектному решению для обеспечения совместной работы элементов перекрытия.

• Работа плиты в составе перекрытия предполагает передачу нагрузок от пола, перегородок и оборудования на продольные ребра и далее на опоры.
• Торцевые зоны плиты являются критическими участками анкеровки арматуры, поэтому строповку и разгрузку следует выполнять только за монтажные петли без повреждения бетона в этих зонах.

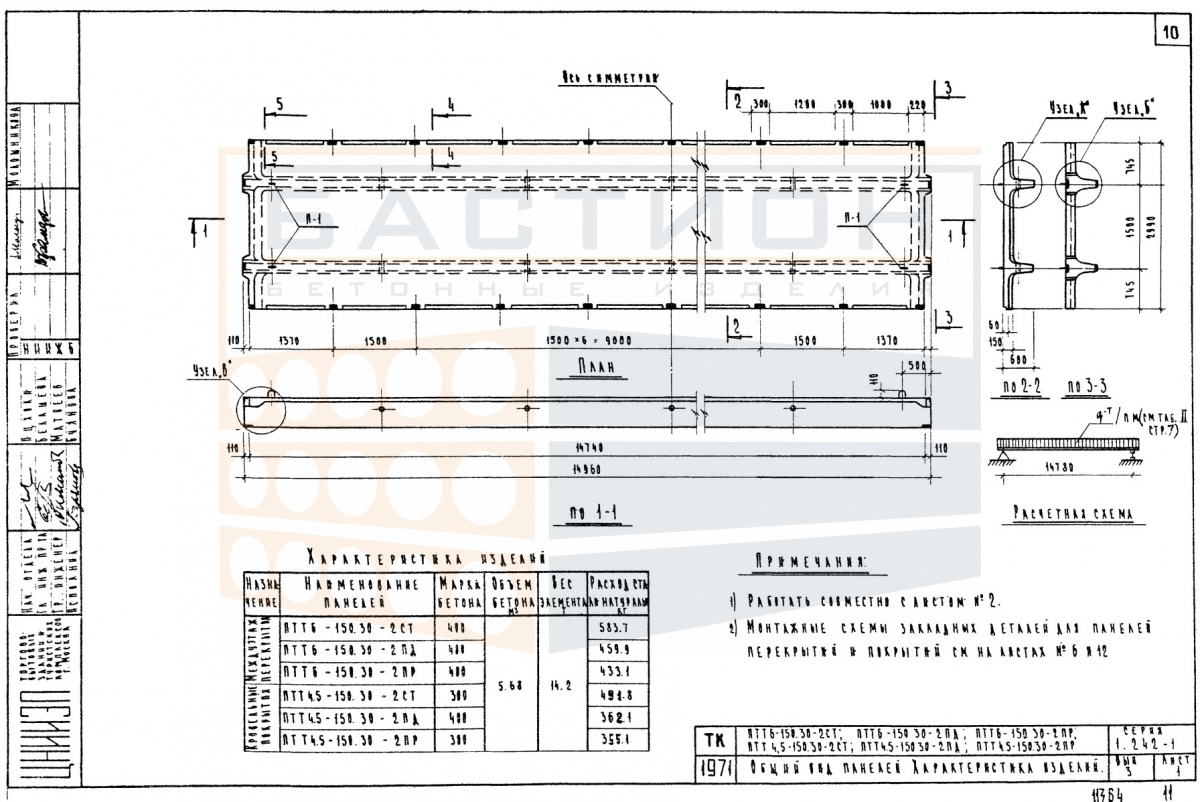

• Серия 1.242-1 определяет габаритные и конструктивные параметры плиты, включая расположение закладных деталей и монтажных отверстий.
• При монтаже необходимо обеспечить опирание по всей длине ребер на несущие стены или ригели с глубиной, соответствующей проектной документации.
• Пустоты между ребрами не предназначены для прокладки коммуникаций без дополнительного проектного обоснования, так как это может ослабить сечение элемента.
• Омоноличивание швов между плитами выполняется после выверки их положения по высоте и в плане, чтобы избежать уступов и перекосов.

Таким образом, корректный монтаж плиты и соблюдение требований серии 1.242-1 обеспечивают надежную работу перекрытия в течение всего срока эксплуатации здания.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании, исключающем деформацию ребер. Между штабелями укладываются деревянные или бетонные прокладки в местах расположения опорных зон (торцов ребер). Прокладки должны располагаться строго вертикально один над другим, чтобы нагрузка от вышележащих плит передавалась равномерно.

Транспортировка производится в горизонтальном положении с фиксацией от смещения в кузове. Разгрузка выполняется с использованием траверс или строп, зацепляемых за монтажные петли. Воздействие ударных нагрузок при погрузочно-разгрузочных работах не допускается, так как это может вызвать сколы бетона и обнажение арматуры в торцевых зонах.
