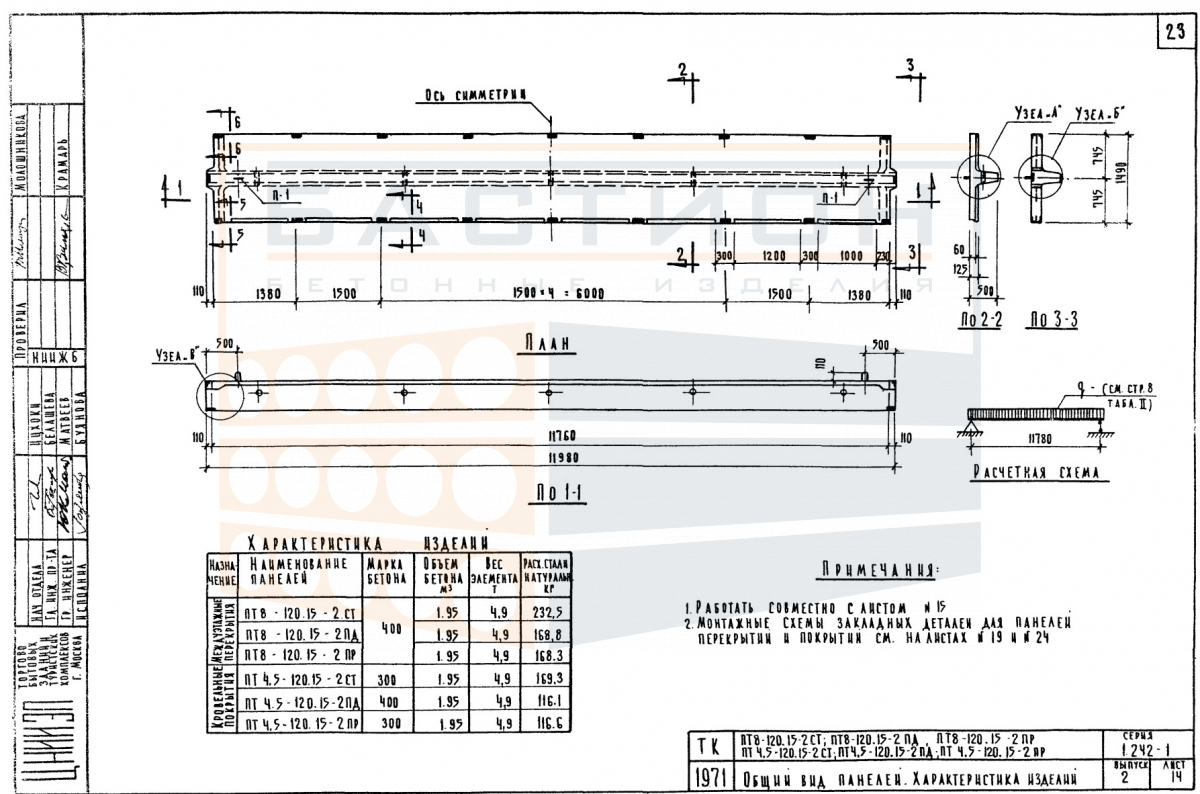

Плита ребристая ПТ 4,5-120.15 - 2ПД, серия 1.242-1, выпуск 2

Плита ребристая ПТ 4,5-120.15 - 2ПД — это железобетонный элемент горизонтальной несущей системы здания для перекрытий и покрытий промышленных и общественных сооружений. Изделие относится к серии 1.242-1 выпуск 2 и воспринимает распределенные нагрузки от собственного веса, оборудования и временных воздействий. Ребристая конструкция с продольными и поперечными ребрами обеспечивает жесткость при малой толщине полки, что допускает перекрытие увеличенных пролетов.

Применение плит данного типоразмера характерно для многоэтажных каркасных зданий с шагом колонн. Передача нагрузки осуществляется через опорные участки с закладными деталями на ригели или балки. Глубина опирания и схема замоноличивания стыков определяются проектом. Отклонения, такие как недостаточное опирание или непроектная ориентация ребер, снижают несущую способность.

Область применения и технические особенности

Монтаж плиты выполняется грузоподъемной техникой с траверсой, исключающей перекос. Подъем производится за все монтажные петли. Опирание — на выверенные поверхности с проектным зазором для швов.

• Продольные ребра ориентируют вдоль пролета; поперечные ребра обеспечивают пространственную жесткость и восприятие местных нагрузок.
• Опирание на ригели или балки с проектной глубиной; недопустимо опирание на стену без переходной конструкции.
• Зазоры между плитами заполняются бетоном; анкеровка выпусков арматуры производится по рабочей документации.
• Монтажные петли после замоноличивания обрезаются или защищаются от коррозии при необходимости.
• Сверление отверстий в ребрах и полке разрешено только после согласования с проектной организацией.
• При складировании и транспортировке исключается опирание на полку, так как она рассчитана на равномерную нагрузку в эксплуатации.
• Горизонтальность и отметки верха плиты проверяются до набора прочности швов; допустимые отклонения регламентируются проектом.

Соблюдение проектных требований к опиранию и анкеровке обеспечивает работу плиты в составе перекрытия.

Правила хранения и транспортировки изделия

Хранение плит производится в горизонтальном положении на ровном твердом основании. Под каждую опорную зону (в местах поперечных ребер) устанавливаются деревянные или железобетонные прокладки одинаковой толщины, расположенные строго по вертикали в штабеле. Высота штабеля ограничивается условиями устойчивости и грузоподъемностью средств механизации.

Транспортировка осуществляется бортовыми автомобилями в положении, совпадающем с рабочим. Плиты крепятся растяжками, предотвращающими смещение при перевозке. Запрещено перемещение волоком, сбрасывание и опирание на слабые участки. Погрузка и выгрузка производятся за монтажные петли с использованием траверс, обеспечивающих равномерное распределение усилий.
