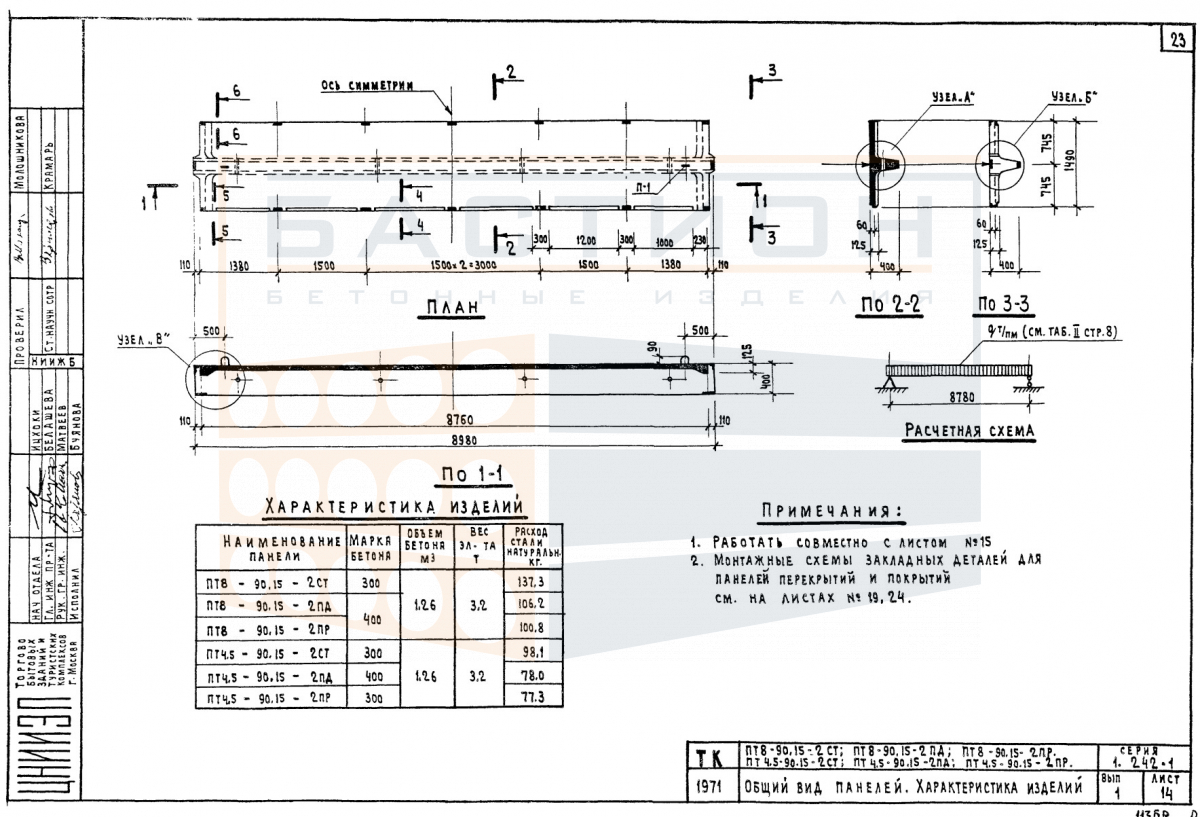

Плита ребристая ПТ 4,5-90.15 - 2ПР, серия 1.242-1, выпуск 1

Плита ребристая ПТ 4,5-90.15 - 2ПР — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или кровельного перекрытия. Изделие относится к серии 1.242-1, выпуск 1, и используется в сборных железобетонных каркасах с опиранием на несущие стены, балки или ригели. Основная функция плиты — восприятие постоянных и временных нагрузок от пола, оборудования, перегородок и людей с последующей передачей усилий на опорные конструкции.

Ребристая конструкция плиты обеспечивает повышенную жесткость и несущую способность при относительно небольшом расходе материалов. Продольные и поперечные ребра работают как элементы изгибаемой системы, воспринимающие растягивающие и сжимающие напряжения. Опирание плиты производится по проектным зонам, расположенным в торцевых частях. Точное соблюдение глубины опирания и горизонтальности монтажной плоскости является условием равномерной работы конструкции в пролете. Отклонение от проектного положения может вызвать неравномерное распределение нагрузок и локальные перенапряжения в ребрах или полке.

Область применения и технические особенности

Плита предназначена для эксплуатации в отапливаемых и неотапливаемых зданиях с сухим или нормальным влажностным режимом. Монтаж выполняется на подготовленные опорные поверхности с выверкой отметок и осей. Сопряжение со смежными конструкциями — стенами, ригелями или балками — производится через анкеровку и омоноличивание стыков, обеспечивающее совместную работу перекрытия. Швы между плитами заполняются бетоном или раствором по проектному решению. Типоразмер 4,5-90.15 соответствует ширине 1490 мм и длине 8980 мм, что позволяет перекрывать пролеты до 9 метров.

• Опирание плиты выполняется на несущие стены, балки или ригели; глубина опирания и конструкция узлов задаются рабочей документацией серии 1.242-1.
• Ребра плиты ориентированы в продольном направлении и работают как изгибаемые элементы, воспринимающие нагрузку от полки и передающие ее на опоры.
• Торцевые зоны плиты — места строповки и опирания; при погрузке, разгрузке и монтаже не допускается их повреждение, сколы или нарушение анкеровки арматуры.
• Монтажное положение фиксируется по проектным отметкам; перекос плиты или смещение по горизонтали не допускаются, так как это изменяет схему работы конструкции.
• Пустоты или отверстия в полке плиты пробивке не подлежат; при необходимости пропуска коммуникаций устройство отверстий согласуется с проектной организацией.
• После монтажа стыки между плитами омоноличиваются для обеспечения горизонтальной жесткости диска перекрытия и предотвращения взаимных смещений.

Соблюдение проектных требований по опиранию и монтажу плиты позволяет реализовать расчетную несущую способность и обеспечить нормальную эксплуатацию перекрытия в течение всего срока службы здания. Контроль положения и состояния торцовых зон при монтаже снижает риск появления трещин и деформаций.

Правила хранения и транспортировки изделия

Складирование плиты производится в горизонтальном положении на ровном твердом основании, очищенном от грунта и мусора. Под опорные зоны укладываются прокладки из пиломатериала или аналогичного упругого материала, обеспечивающие равномерное распределение нагрузки. Прокладки размещаются строго по вертикали в каждом ряду штабеля; смещение их оси не допускается во избежание изгиба и образования трещин в полке. Высота штабелирования ограничивается условиями сохранности изделий и должна соответствовать проекту складирования с учетом массы плиты 3200 кг.

При погрузке и транспортировке плита размещается на транспортном средстве в положении, исключающем смещение и удары. Элемент закрепляется от продольных и поперечных перемещений с помощью инвентарных упоров и ремней. Перевозка навалом или с опиранием на поверхность вне опорных зон запрещена. Запрещается сбрасывание или резкое опускание изделия при выгрузке. Монтажные петли используются строго по назначению; их нагрузка при подъеме рассчитывается с учетом массы плиты. Повреждения ребер, торцов и монтажных петель не допускаются; при обнаружении дефектов должна проводиться дополнительная оценка пригодности изделия к монтажу.
