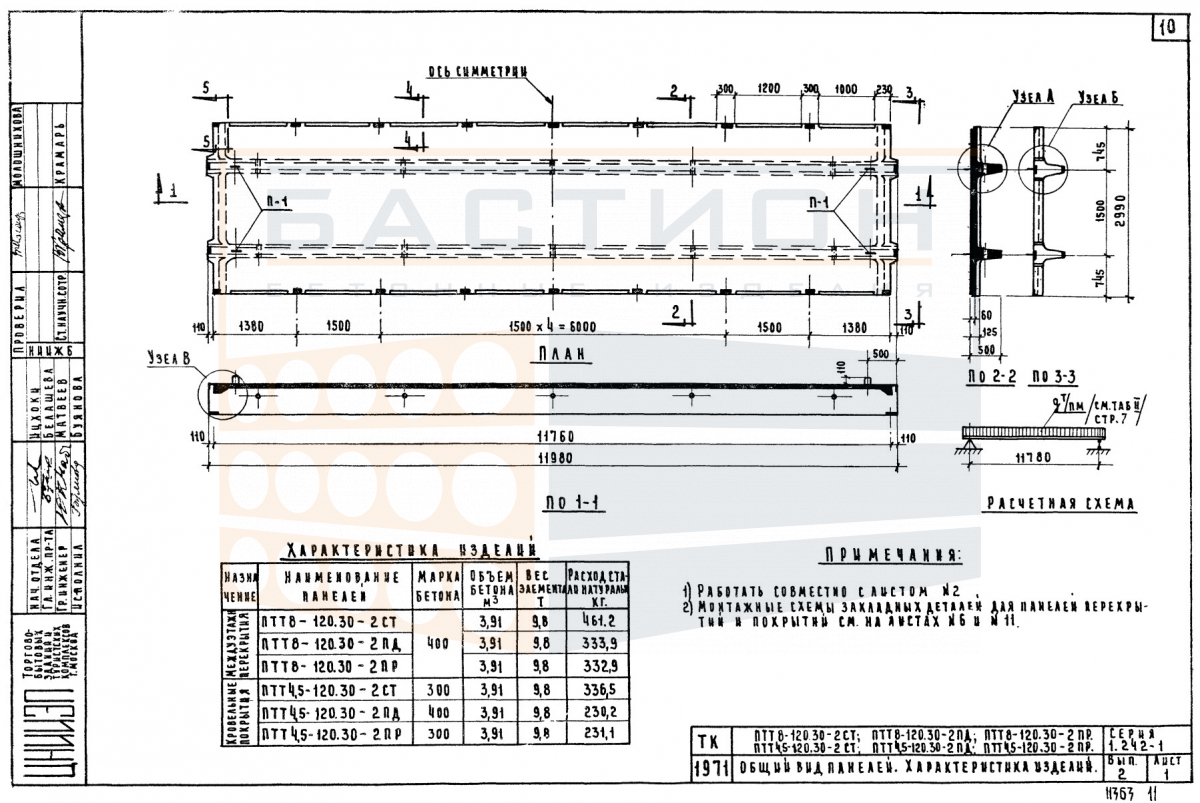

Плита ребристая ПТТ 4,5-120.30 - 2ПР, серия 1.242-1, выпуск 2

Плита ребристая ПТТ 4,5-120.30 - 2ПР серии 1.242-1 выпуск 2 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования перекрытий в промышленных и общественных сооружениях. Конструкция включает продольные ребра жесткости, обеспечивающие восприятие изгибающих нагрузок и передачу усилий на несущие опоры. Изделие относится к типовым решениям серии 1.242-1, применяемым для сборных железобетонных перекрытий с шагом колонн до 12 м.

Установка плиты выполняется на ригели или стены с обеспечением проектной глубины опирания. Правильная ориентация ребер — в направлении пролета. Нарушение схемы опирания или повреждение торцевых зон при монтаже снижает несущую способность элемента. Швы между смежными плитами заполняются бетоном по проектному решению для обеспечения совместной работы перекрытия.

Область применения и технические особенности

Монтаж плиты требует подготовленного основания с выверенными отметками опорных площадок. Опирание осуществляется на ригели или стены в соответствии с проектной документацией. Плита рассчитана на работу в составе сборного перекрытия с распределением нагрузки на несущие конструкции.

• Для данной плиты обязательным является опирание на две стороны с передачей нагрузки на ригели или стены по схеме, предусмотренной серией 1.242-1.
• Продольные ребра жесткости воспринимают изгибающие моменты и требуют защиты от сколов при строповке, разгрузке и транспортировке.
• Глубина опирания плиты задается проектной документацией; при монтаже не допускается смещение плиты относительно опорных осей.
• После установки всех плит выполняется омоноличивание стыков между ними для обеспечения пространственной жесткости перекрытия.
• Не допускается использование пустот в ребрах для прокладки каких-либо инженерных коммуникаций без согласования с проектной организацией.
• При монтаже нескольких плит в ряду необходимо контролировать совпадение отметок смежных кромок для исключения перепадов уровня.

Требования к опиранию и стыковке уточняются по рабочим чертежам серии 1.242-1. Отклонение от проектных решений снижает несущую способность перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в местах, соответствующих опорным зонам, и располагаются строго по одной вертикали в штабеле. Торцы и ребра защищаются от повреждения боковыми упорами.

При транспортировке плиты фиксируются от продольного и поперечного смещения. Запрещается перевозка изделий навалом. Погрузка и выгрузка производятся с использованием монтажных петель с исключением ударных нагрузок. Строповка выполняется за все предусмотренные петли с равномерным натяжением.
