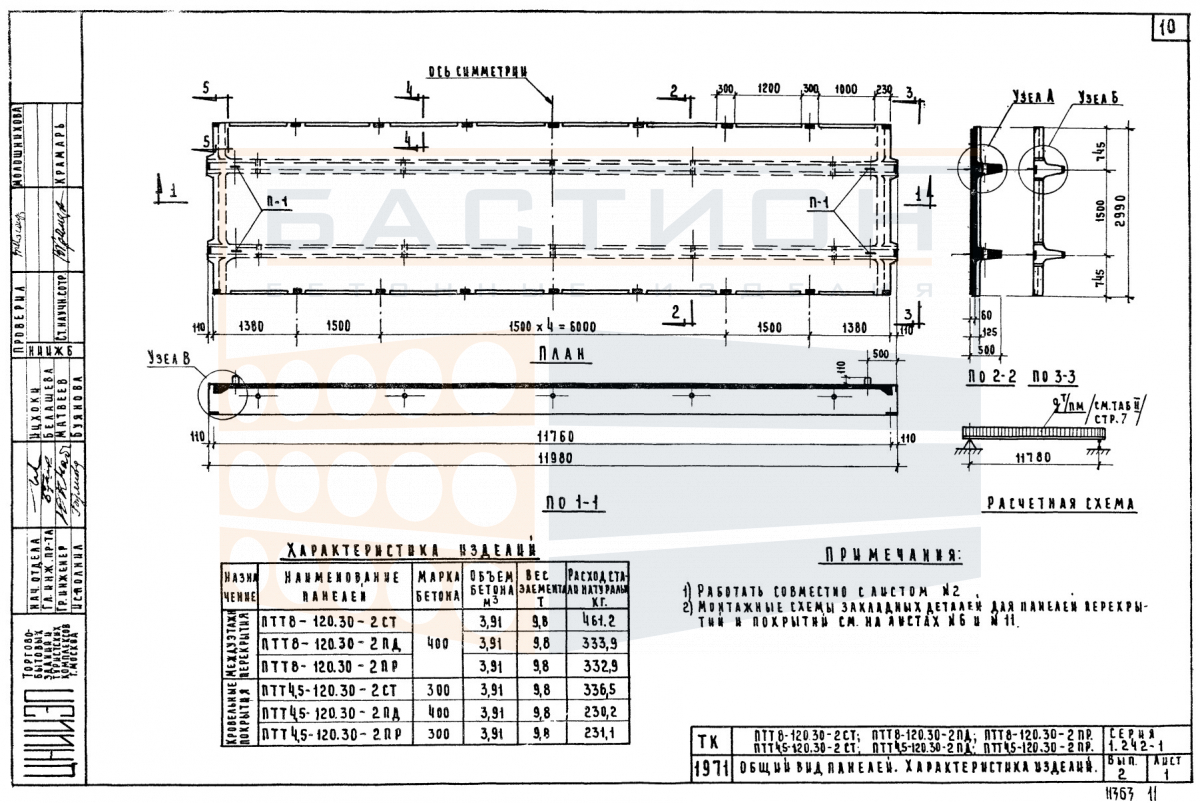

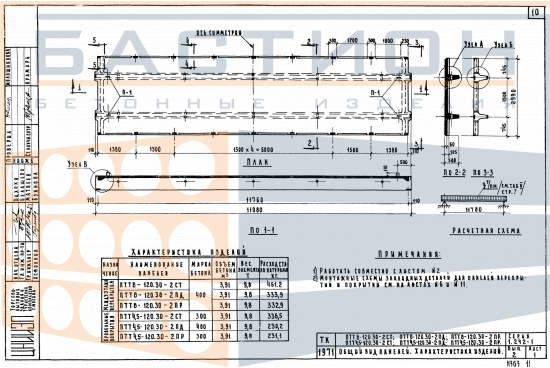

Плита ребристая ПТТ 8-120.30 - 2СТ, серия 1.242-1, выпуск 2

Плита ребристая ПТТ 8-120.30 - 2СТ, серия 1.242-1, выпуск 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.242-1, предназначенной для сборных железобетонных перекрытий промышленных зданий с шагом колонн до 12 м. Два продольных ребра и поперечные ребра жесткости образуют пространственную конструкцию, воспринимающую изгибающие нагрузки и передающую их на несущие опоры.

Плита рассчитана на эксплуатацию в отапливаемых и неотапливаемых зданиях с нормальными влажностными условиями. Применяется в перекрытиях с полезной нагрузкой до 1500 кгс/м². Типоразмер 8-120.30 указывает на несущую способность по второй группе предельных состояний и ширину 3,0 м. Для каждой маркировки параметры опирания и анкеровки задаются рабочей документацией серии.

Область применения и технические особенности

Монтаж плиты выполняется на ригели или стальные балки с проектным опиранием по коротким сторонам. Продольные ребра ориентируются вдоль пролета, обеспечивая жесткость и передачу усилий. Опирание осуществляется через закладные детали с последующим омоноличиванием стыков. Торцевые зоны плиты не должны повреждаться при строповке и транспортировании, так как в них размещаются анкерные выпуски арматуры. Смежные плиты соединяются между собой по длинным сторонам через шпонки и сварку монтажных петель, после чего швы заполняются бетоном.

• Проектная глубина опирания устанавливается по чертежам серии 1.242-1 и зависит от величины пролета и нагрузок; уменьшение глубины опирания не допускается без перерасчета.
• Продольные ребра таврового сечения работают на изгиб, поперечные ребра обеспечивают пространственную жесткость и распределение локальных нагрузок.
• Монтаж допускается только после выверки отметок опорных площадок; отклонения от проектного положения не должны превышать значений, установленных СП 70.13330.
• Закладные детали и монтажные петли очищаются от ржавчины и бетона перед сваркой; концы выпусков арматуры не подлежат изгибу в холодном состоянии.
• Омоноличивание стыков выполняется бетоном класса не ниже проектного; швы между плитами заполняются с обязательным виброуплотнением.
• Плита рассчитана на опирание по двум сторонам; консольное защемление без дополнительного армирования не предусмотрено серией.

После монтажа и замоноличивания швов плита образует жесткую горизонтальную диафрагму, воспринимающую не только вертикальные нагрузки, но и усилия от ветровых воздействий при передаче на вертикальные связи.

Правила хранения и транспортировки изделия

Складирование плит производится в штабели на ровном основании, исключающем неравномерную осадку. Между рядами укладываются деревянные прокладки в местах расположения опорных зон (под продольными ребрами). Прокладки всех рядов должны располагаться строго по одной вертикали, чтобы избежать изгибающих моментов в теле плиты. Высота штабеля ограничивается несущей способностью нижних изделий и условиями безопасной строповки.

Транспортировка допускается в горизонтальном положении с опиранием на ложементы в местах монтажных петель. Плиты фиксируются от продольных и поперечных смещений, исключается опирание на углы и слабые кромки. Погрузка и выгрузка выполняются траверсой с равномерной нагрузкой на все стропы; зацеп за монтажные петли без перекоса. Запрещается перемещение плиты волоком, сбрасывание и ударные воздействия.
