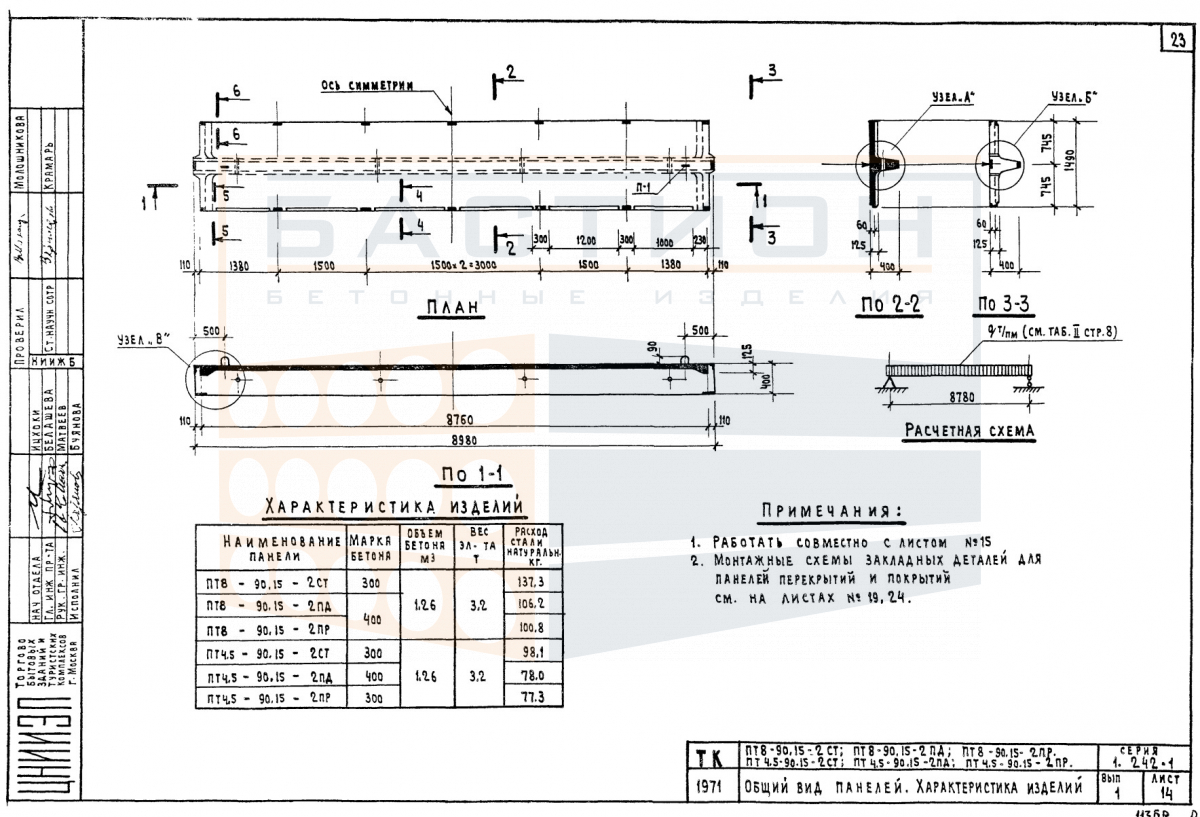

Плита ребристая ПТ 8-90.15 - 2ПР, серия 1.242-1, выпуск 1

Плита ребристая ПТ 8-90.15 - 2ПР — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или подвального перекрытия. Изделие воспринимает нагрузки от пола, перегородок, оборудования и передает их на несущие опоры через продольные ребра, обеспечивающие требуемую жесткость конструкции. Материал — тяжелый бетон с внутренним стальным армированием, что позволяет элементу работать в условиях изгиба.

Плита относится к серии 1.242-1, выпуск 1, и используется в зданиях с шагом поперечных несущих конструкций до 9 м. Основное назначение — перекрытие пролетов с опиранием по коротким сторонам на ригели или стены. Ребра плиты ориентированы вниз, что обеспечивает восприятие изгибающих моментов. Неправильная установка, недостаточная глубина опирания или повреждение торцевых зон приводят к снижению несущей способности и требуют корректировки по проекту.

Область применения и технические особенности

Монтаж плиты выполняется на выровненные опорные поверхности с проектной глубиной опирания. Фиксация в проектном положении обеспечивается закладными деталями и последующим омоноличиванием швов. Работа ребер как элементов жесткости требует строгой ориентации изделия в соответствии с расчетной схемой.

• Плита работает в пролете между несущими опорами (ригелями или стенами) и передает нагрузку через продольные ребра.
• Глубина опирания задается рабочей документацией серии 1.242-1 и контролируется при монтаже; уменьшение глубины недопустимо.
• Монтажное положение — ребрами вниз; переворот или смещение относительно осей исключается.
• Строповка выполняется за монтажные петли, расположенные в верхней плоскости, с использованием траверс, исключающих перекос.
• Швы между смежными плитами заполняются бетоном по проектному решению для обеспечения совместной работы.
• Торцевые зоны и ребра не должны иметь сколов и трещин, влияющих на несущую способность.

Соблюдение проектных параметров опирания и монтажа гарантирует надежное включение плиты в работу перекрытия. Отклонения от схемы серии требуют проверки расчетом.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном основании, исключающем деформации. Прокладки располагаются строго в местах опорных зон (под ребрами) по одной вертикальной линии. Изделия укладываются с защитой монтажных петель и рабочих поверхностей от повреждений. Высота штабеля определяется по схеме складирования с учетом массы и геометрии.

Транспортировка осуществляется на специализированном транспорте с фиксацией от смещения. Запрещается перевозка навалом и опирание на слабые кромки. Погрузка и разгрузка производятся за монтажные петли с применением грузоподъемного оборудования, исключающего ударные нагрузки и перекосы. При подъеме следует учитывать массу изделия (более 3 т) для выбора крана необходимой грузоподъемности.
