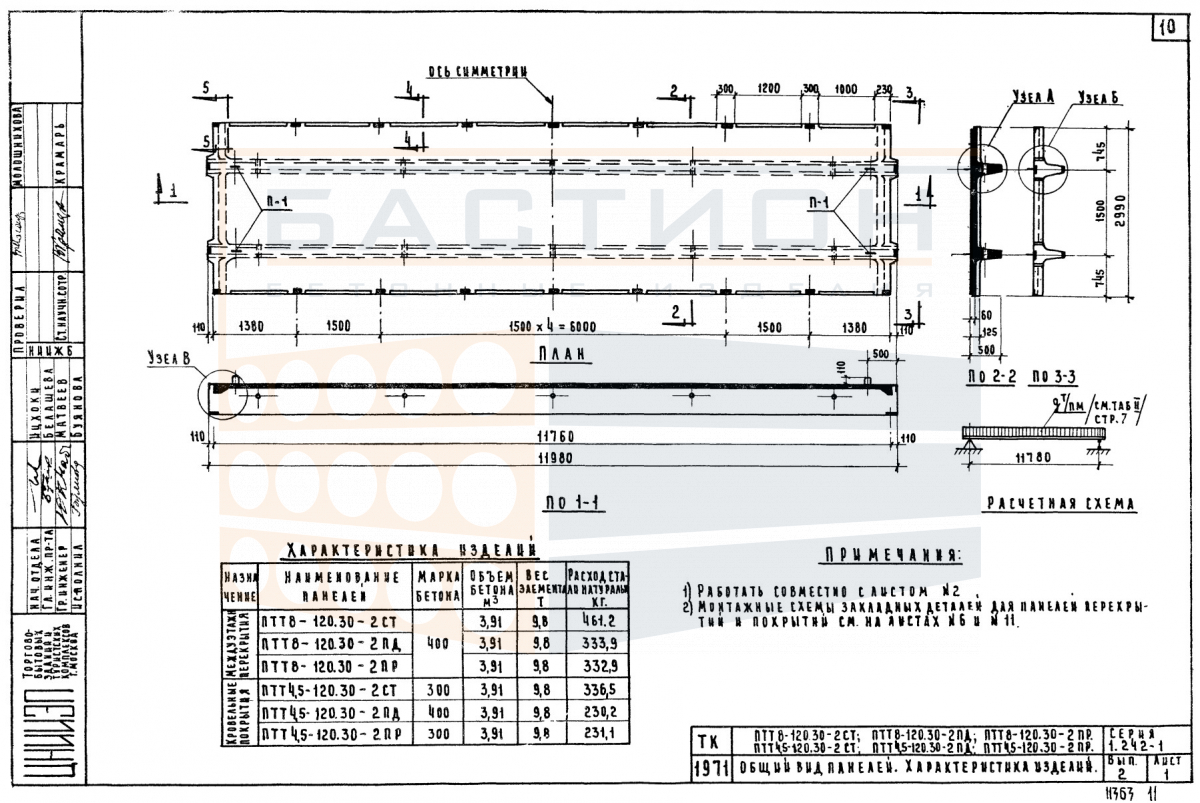

Плита ребристая ПТТ 8-120.30 - 2ПР, серия 1.242-1, выпуск 2

Плита ребристая ПТТ 8-120.30 - 2ПР серии 1.242-1 выпуск 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного или технического перекрытия. Ребристая конструкция с продольными и поперечными ребрами обеспечивает высокую несущую способность при относительно низкой массе. Изделие передает вертикальные нагрузки от пола и оборудования на несущие стены или ригели. Изделие относится к серии 1.242-1, предназначенной для сборных железобетонных перекрытий промышленных зданий.

Плита используется в каркасных зданиях промышленного назначения, где требуется перекрытие больших пролетов. Крупноразмерное изделие (длина около 12 м, ширина около 3 м) требует применения кранов соответствующей грузоподъемности. Монтаж ведется на опорные конструкции с соблюдением проектной глубины опирания. Пространственная жесткость достигается за счет совместной работы ребер и полки. При монтаже необходимо избегать перекосов и повреждений торцов.

Область применения и технические особенности

Плита опирается на ригели или стены в соответствии с проектной схемой. Торцы плиты требуют защиты от повреждений при строповке и разгрузке. Швы между плитами заполняются бетоном с уплотнением. Анкеровка выполняется через закладные детали или арматурные выпуски.

• Ребра плиты ориентированы по длине пролета и работают на изгиб, воспринимая основную нагрузку от собственного веса пола и полезных воздействий.
• Глубина опирания плиты на несущие конструкции задается проектной документацией и проверяется при монтаже по разбивочным осям и отметкам.
• Торцевые зоны плиты не должны подвергаться ударам или сосредоточенным нагрузкам во избежание образования трещин в ребрах.
• Заделка швов между плитами выполняется бетоном с тщательным уплотнением; класс бетона и способ заполнения уточняются по проекту.
• Монтажные петли используются для строповки и не должны повреждаться; после монтажа они обрезаются или замоноличиваются.

Применение плиты в составе перекрытия требует строгого соблюдения проектных отметок и последовательности монтажа. Нарушение схемы опирания или целостности ребер может привести к перераспределению нагрузок и снижению несущей способности конструкции.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровной твердой площадке, исключающей просадки. Под опорные зоны, соответствующие расположению ребер, укладываются деревянные или бетонные прокладки. Прокладки располагаются строго по вертикали во всех рядах штабеля. Высота штабеля определяется с учетом массы изделий и грузоподъемности подъемного оборудования, но не должна превышать допустимого значения по документации.

При транспортировке плиты закрепляются в кузове с помощью упоров или ремней для исключения продольных и поперечных смещений. Перевозка навалом запрещена. Строповка осуществляется с использованием траверс или мягких стропов, исключающих повреждение кромок и торцевых зон. Перед погрузкой монтажные петли проверяются на отсутствие дефектов.
