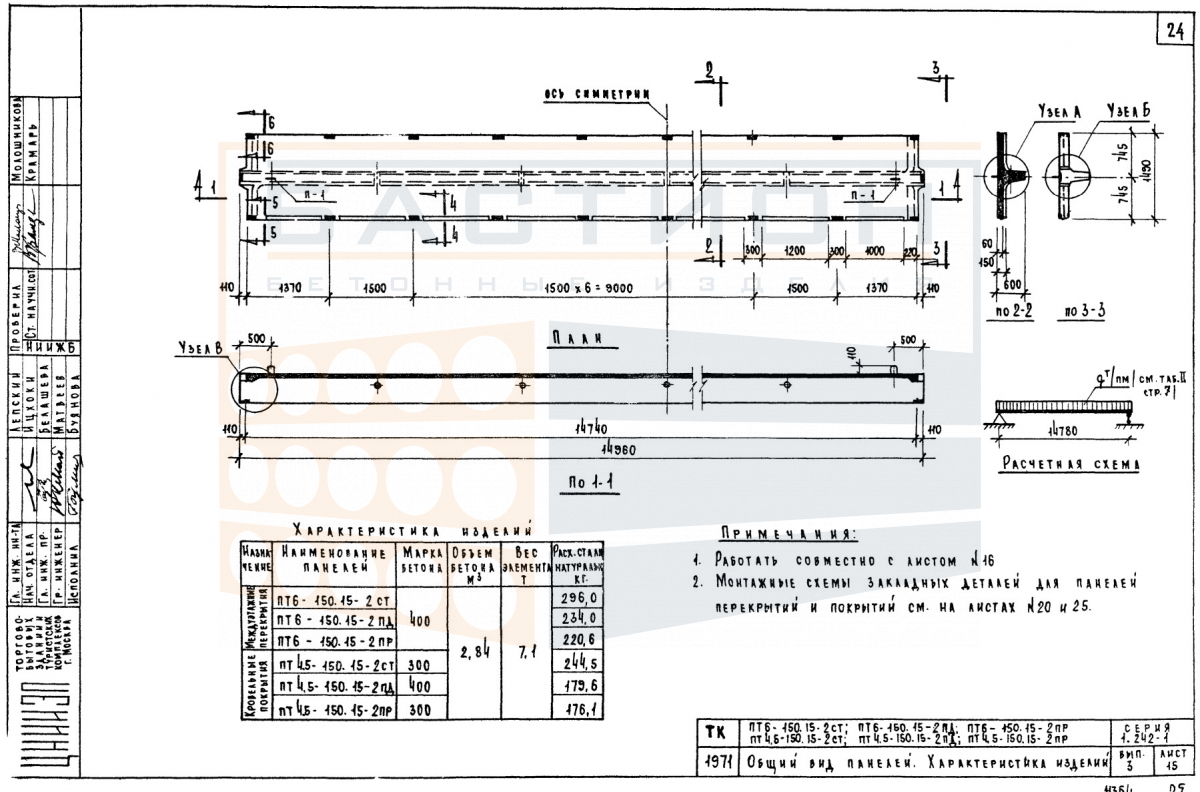

Плита ребристая ПТ 4,5-150.15 - 2ПД, серия 1.242-1, выпуск 3

Плита ребристая ПТ 4,5-150.15 - 2ПД — это сборный железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования перекрытий в промышленных и гражданских сооружениях. Изделие относится к серии 1.242-1, выпуск 3, и используется в конструкциях с сеткой колонн, требующих перекрытия пролётов значительной длины. Продольные рёбра обеспечивают жёсткость плиты и воспринимают изгибающие моменты, передавая нагрузку на опорные конструкции — стены, ригели или колонны.

Применение ребристых плит данной серии характерно для зданий, где необходима высокая несущая способность при относительно небольшом собственном весе. Правильная ориентация рёбер при монтаже (рёбрами вниз) является обязательным условием реализации проектной работы элемента. Ошибки в опирании, такие как недостаточная глубина опирания или перекос, приводят к нерасчётному перераспределению напряжений и могут вызвать образование трещин в опорных зонах. Швы между смежными плитами заполняются по проектному решению, что обеспечивает совместную работу диска перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности с обеспечением проектной глубины опирания. Перед установкой проверяются отметки опор и ровность площадки. Строповка осуществляется за монтажные петли с использованием траверсы для равномерного распределения усилий. Подъём производится плавно, без рывков.

• Работа изделия в пролёте между опорами обеспечивается продольными рёбрами, которые воспринимают изгибающие нагрузки и передают усилие на опорные узлы.
• Требуемая глубина опирания задаётся рабочей документацией и зависит от типа опорной конструкции и величины нагрузки; отклонения от проектных значений не допускаются.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке — нарушение целостности бетона в этих участках снижает несущую способность.
• Швы между смежными плитами заполняются бетоном или раствором по проекту, что обеспечивает жёсткость диска перекрытия и распределение локальных нагрузок.
• Опирание плиты на закладные детали или консоли выполняется с обязательным омоноличиванием стыков для передачи горизонтальных усилий.
• При монтаже необходимо исключить опирание плиты на слабые или неподготовленные основания, чтобы избежать неравномерной осадки и перекоса.

Выполнение перечисленных условий позволяет реализовать расчётную схему работы плиты и предотвратить образование дефектов в процессе эксплуатации.

Правила хранения и транспортировки изделия

Плиты складируются на ровном твёрдом основании в горизонтальном положении. Под опорные зоны изделия укладываются деревянные прокладки, расположенные строго по вертикали в соседних рядах. Такая схема исключает возникновение изгибающих моментов и повреждение торцевых участков. Высота штабеля определяется по проекту складирования с учётом массы и габаритов изделия.

Транспортировка осуществляется в горизонтальном положении с надёжной фиксацией от продольного и поперечного смещения. Подъём и погрузка производятся за монтажные петли. Запрещается перевозить плиты навалом или с опиранием на слабые кромки. В кузове транспортного средства изделия укладываются на подкладки и закрепляются страховочными ремнями.
