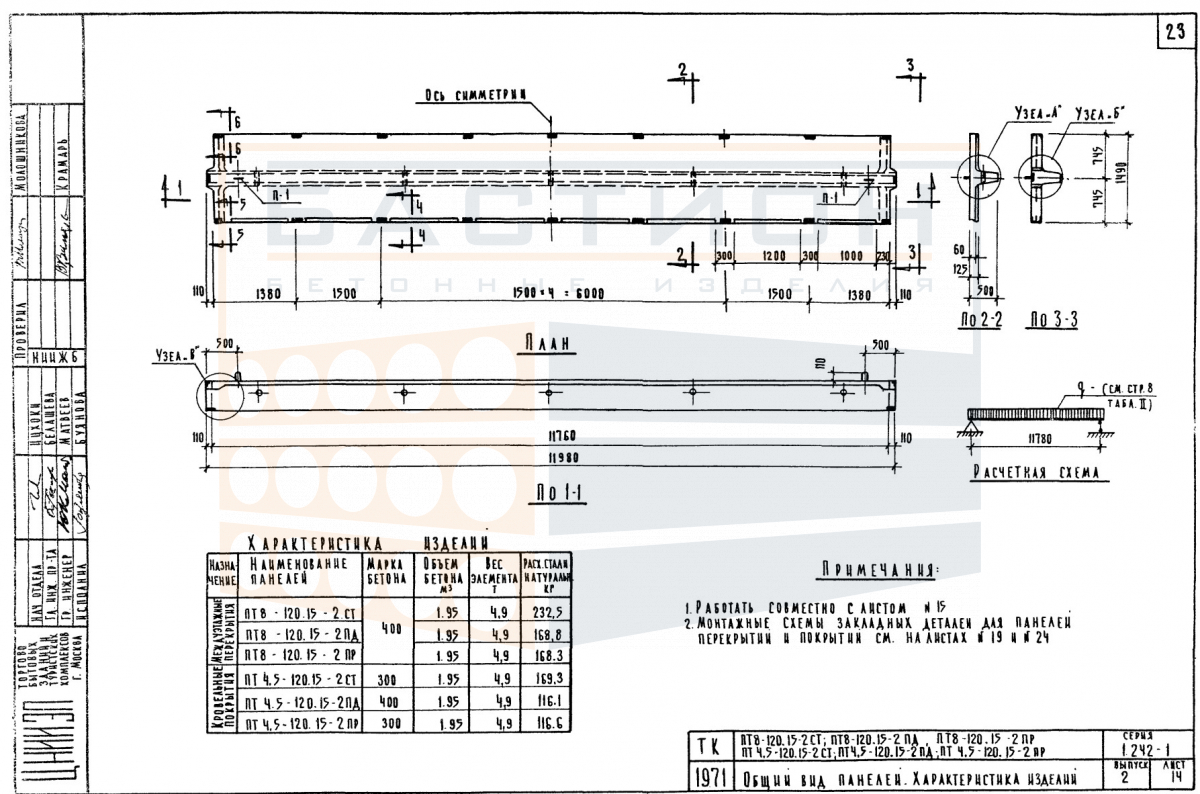

Плита ребристая ПТ 8-120.15 - 2ПР, серия 1.242-1, выпуск 2

Плита ребристая ПТ 8-120.15 - 2ПР — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного перекрытия или покрытия. Изделие относится к серии 1.242-1 выпуск 2, предназначенной для сборных железобетонных конструкций. Ребра плиты обеспечивают пространственную жесткость и воспринимают изгибающие нагрузки от веса пола, перегородок, оборудования и временных воздействий. Передача усилий осуществляется через опорные зоны на несущие стены, балки или ригели по проектному решению.

Монтаж плиты требует точного соблюдения проектного положения: ребра должны быть ориентированы строго в соответствии с рабочей документацией, а глубина опирания на несущие элементы задается серией. Неправильная ориентация или недостаточное опирание приводят к перераспределению нагрузок и могут вызвать повреждение конструкции. Швы между смежными плитами, а также анкеровка в узлах выполняются по проекту для обеспечения совместной работы перекрытия. Торцевые зоны плиты не должны повреждаться при строповке и разгрузке, так как в них размещена рабочая арматура.

Область применения и технические особенности

Плита предназначена для эксплуатации в отапливаемых и неотапливаемых зданиях различного назначения. Условия монтажа включают подготовку опорных поверхностей, выверку отметок и обеспечение проектного зазора для омоноличивания. Сопряжение с несущими конструкциями выполняется с закладными деталями и выпусками арматуры по серии 1.242-1.

• Плита работает в пролете между несущими опорами; проектная схема опирания и расчетная нагрузка уточняются по рабочим чертежам серии.
• Опорные зоны плиты должны быть очищены от мусора и уложены на выровненный слой раствора или упругие прокладки в соответствии с проектом.
• Торцевые участки плиты содержат арматурные выпуски для анкеровки; повреждение этих зон при строповке или складировании не допускается.
• Швы между смежными плитами заполняются бетоном класса по проекту; омоноличивание обеспечивает жесткость диска перекрытия.
• Монтажное положение плиты контролируется по осям и отметкам; допустимые отклонения не должны превышать значений, установленных в серии.
• Пустоты в ребрах не предназначены для прокладки коммуникаций без дополнительного проектного усиления; несанкционированное штрабление ослабляет сечение.
• При установке плиты на металлические балки или ригели необходимо обеспечить проектную глубину опирания и закрепление сваркой закладных деталей.

Выполнение перечисленных требований гарантирует проектную несущую способность и долговечность перекрытия. Все монтажные операции производятся после проверки геометрии и состояния плиты.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Деревянные прокладки укладываются в местах, соответствующих опорным зонам, строго одна над другой по вертикали. Высота штабеля не должна превышать значения, безопасного для нижних изделий с учетом массы и прочности. Кромки ребер и торцы защищаются от сколов и повреждений.

Транспортировка производится с фиксацией плиты в кузове транспортного средства для исключения смещения. Перевозка навалом не допускается. Погрузка и разгрузка выполняются с использованием монтажных петель стропами, исключающими перекос и удары. Запрещается сбрасывание плит и опирание на слабые кромки.
