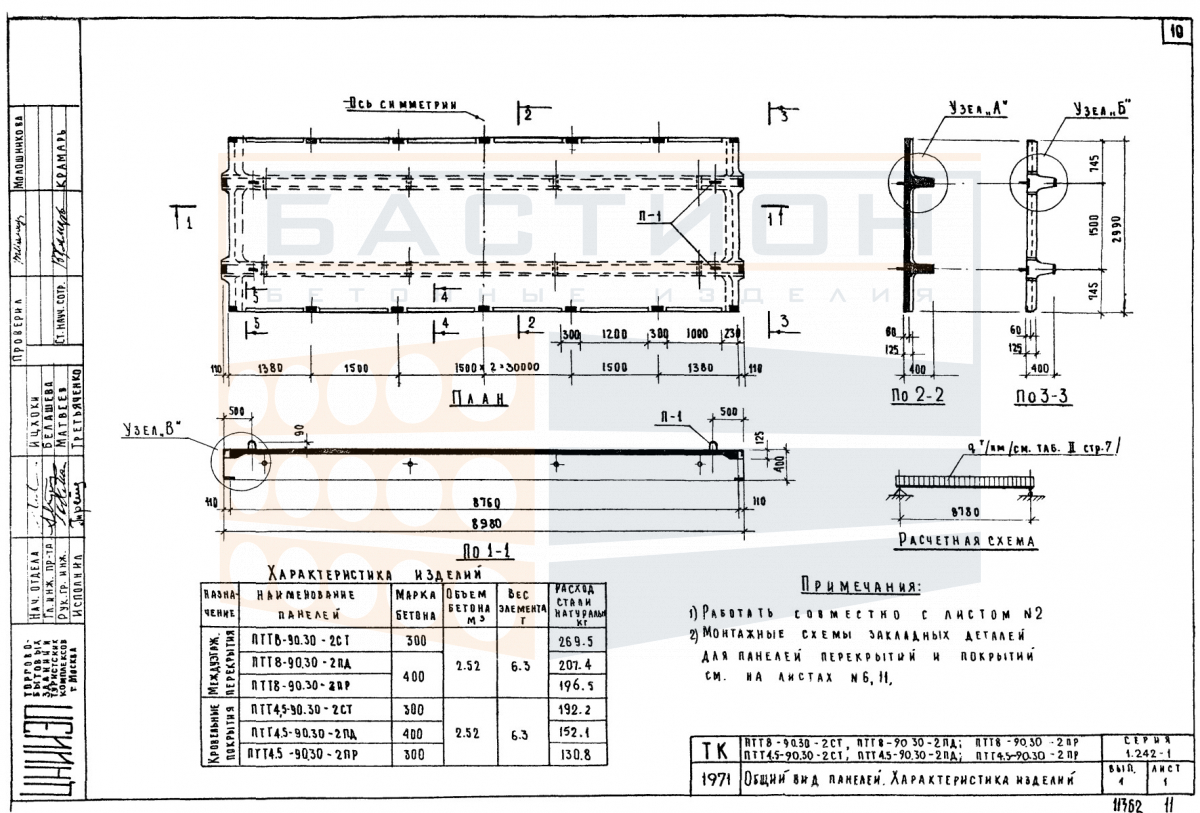

Плита ребристая ПТТ 4,5-90.30 - 2СТ, серия 1.242-1, выпуск 1

Плита ребристая ПТТ 4,5-90.30 - 2СТ серии 1.242-1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий в промышленных и гражданских объектах. Изделие выполнено из тяжелого бетона с внутренним стальным армированием, что обеспечивает восприятие изгибающих нагрузок в пролете между опорами.

Ребристая конструкция плиты включает продольные и поперечные ребра, которые повышают жесткость элемента и распределяют нагрузку на несущие стены, балки или ригели. Плита рассчитана на эксплуатацию в условиях статических и временных нагрузок, возникающих от пола, оборудования, людей и перегородок. Изделия серии 1.242-1 применяются в каркасных зданиях промышленного и гражданского назначения. Ошибки при выборе глубины опирания или неправильная ориентация ребер могут привести к снижению несущей способности и деформациям перекрытия.

Область применения и технические особенности

Монтаж плиты производится на несущие конструкции с обеспечением проектной глубины опирания. Плита укладывается на стены, балки или ригели с выравниванием по отметкам и осям. После установки выполняется анкеровка выпусков арматуры и омоноличивание швов бетоном для обеспечения совместной работы перекрытия. Для плит серии 1.242-1 предусмотрены типовые монтажные узлы, уточняемые по рабочей документации выпуска 1.

• Работает в пролете между несущими опорами, воспринимая изгибающие нагрузки через систему продольных и поперечных ребер и передавая усилия на стены, балки или ригели.
• Глубина опирания плиты на несущие конструкции задается проектом и должна соответствовать указаниям серии 1.242-1 для обеспечения передачи анкерных усилий и предотвращения сдвига.
• Торцевые участки плиты, прилегающие к опорам, не должны повреждаться при транспортировке и монтаже, так как в этих зонах сосредоточены усилия от анкеровки и опирания.
• После установки плиты выполняется анкеровка выпусков арматуры и замоноличивание швов бетоном для обеспечения пространственной жесткости перекрытия и равномерного распределения нагрузок.
• Монтаж плит производится с выверкой по вертикальным и горизонтальным отметкам; перекосы при установке не допускаются, так как это приводит к нарушению работы ребер.
• Не допускается опирание плиты на неподготовленное основание или на элементы, не предусмотренные проектом, а также использование плиты в качестве опоры для временных нагрузок без проектного обоснования.
• При монтаже плит необходимо обеспечивать совпадение ребер по высоте для равномерного распределения нагрузки от вышележащих конструкций и предотвращения местных перегрузок.

Соблюдение проектных требований к опиранию, анкеровке и монтажу обеспечивает нормальную эксплуатацию перекрытия на протяжении всего срока службы здания. Допустимые отклонения и параметры контроля качества устанавливаются рабочей документацией.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Подкладки и прокладки располагаются в местах, соответствующих опорным зонам, с совпадением по вертикали в штабеле. Высота штабеля ограничивается схемой складирования с учетом массы изделия и прочности прокладок. Между рядами плит должны быть обеспечены зазоры для доступа строп и исключения повреждения торцов.

При транспортировке плиты должны быть зафиксированы от смещения и перекоса с применением инвентарных креплений. Перевозка навалом запрещена. Строповка производится за монтажные петли или в специально предусмотренных местах с использованием траверс. Исключаются ударные нагрузки, резкое торможение и опирание на слабые кромки. Погрузка и разгрузка выполняются с соблюдением правил безопасности.
