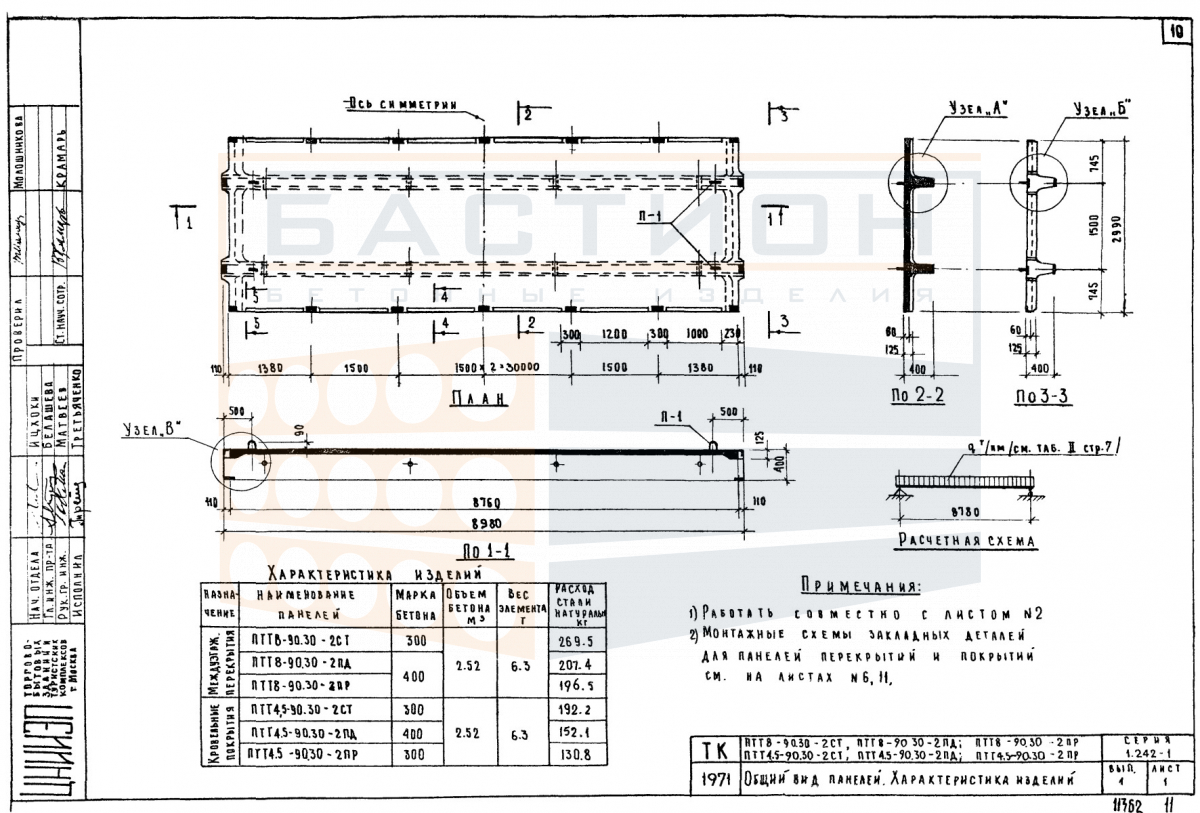

Плита ребристая ПТТ 8-90.30 - 2ПР, серия 1.242-1, выпуск 1

Плита ребристая ПТТ 8-90.30 - 2ПР — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1.242-1, выпуск 1, и предназначено для восприятия нагрузок от пола, перегородок, оборудования и передачи усилий на несущие стены, ригели или колонны. В конструкции плиты предусмотрены продольные ребра, обеспечивающие жесткость при изгибе и распределение нагрузки. Масса плиты 6300 кг требует применения кранового оборудования соответствующей грузоподъемности при монтаже.

Применение плиты требует точного соблюдения проектного положения и глубины опирания на несущие элементы. Неправильная ориентация ребер или недостаточное опирание могут привести к перераспределению усилий и снижению несущей способности. Перегрузка плиты непроектными нагрузками или нарушение условий опирания способно вызвать появление трещин в растянутой зоне и уменьшение жесткости перекрытия. Узлы сопряжения плиты с опорными конструкциями выполняются по рабочей документации серии, включая анкеровку и омоноличивание швов.

Область применения и технические особенности

Монтаж плиты производится в проектное положение с выверкой по отметкам и осям. Опирание осуществляется на стены, ригели или балки в соответствии с проектом. Торцевые участки и ребра плиты не должны повреждаться при строповке и установке.

• Плита работает в пролете между опорами, воспринимая изгибающие нагрузки и передавая их на несущие конструкции через опорные зоны.
• Глубина опирания плиты на несущие элементы устанавливается проектом и должна быть не менее минимально допустимой для данной серии.
• При монтаже обеспечивается горизонтальность опорной площадки и точное совмещение осей плиты с разбивочными осями здания.
• Швы между смежными плитами омоноличиваются бетоном указанного в проекте класса, что обеспечивает совместную работу плит и распределение нагрузки.
• Строповка плиты осуществляется за четыре монтажные петли с использованием траверсы, исключающей перекос и повреждение ребер.
• После установки закладные детали плиты свариваются с анкерами опорных конструкций для фиксации от сдвига и восприятия горизонтальных усилий.

Контроль качества монтажных работ включает проверку отметок, глубины опирания и качества сварных соединений, что гарантирует устойчивость перекрытия и его долговременную эксплуатацию без деформаций.

Правила хранения и транспортировки изделия

Хранение плиты осуществляется в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в местах, соответствующих опорным зонам, и должны располагаться строго по вертикали в штабеле. Выступающие части арматуры и монтажные петли защищаются от повреждений. Складирование в штабеле допускается при условии устойчивости и ограниченной высоте, обеспечивающей целостность нижних изделий.

Транспортировка плиты производится в горизонтальном положении с фиксацией от продольных и поперечных смещений. Погрузка и разгрузка выполняются с использованием траверс или стропов за монтажные петли. Запрещается перемещать плиту волоком, сбрасывать или подвергать ударным нагрузкам. При размещении в кузове плита опирается на подкладки, исключающие контакт ребер с кузовом, и закрепляется от раскачивания.
