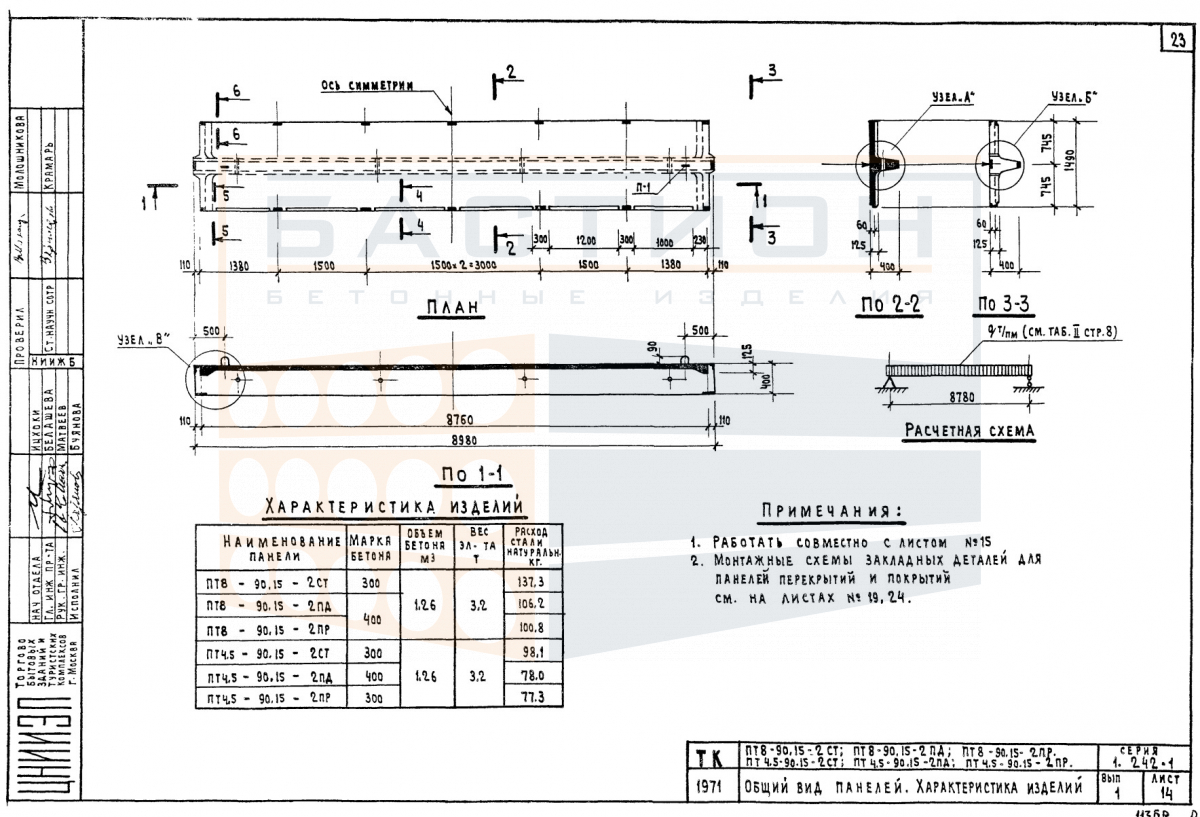

Плита ребристая ПТ 8-90.15 - 2ПД, серия 1.242-1, выпуск 1

Плита ребристая ПТ 8-90.15 - 2ПД — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1.242-1, выпуск 1, и предназначено для восприятия нагрузок от пола, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели. Ребристая конструкция с продольными ребрами обеспечивает необходимую жесткость и позволяет перекрывать пролеты значительной длины при относительно небольшом расходе материалов.

Перекрытия из ребристых плит используются в промышленных и общественных зданиях в составе сборных каркасов. Неправильная ориентация ребер при монтаже или недостаточная глубина опирания приводят к перераспределению напряжений и снижению несущей способности. Монтаж выполняется строго по проектной документации с выверкой отметок опорных зон. Масса плиты (3200 кг) требует использования подъемной техники соответствующей грузоподъемности для строповки за монтажные петли.

Область применения и технические особенности

Плиты укладываются на опорные конструкции по проектным отметкам с обеспечением равномерного опирания по всей ширине продольных ребер. Сопряжение с ригелями или несущими стенами осуществляется через арматурные выпуски и последующее омоноличивание швов цементно-песчаным раствором. Для предотвращения смещения плиты фиксируются монтажными петлями и выверяются по осям.

• Плита опирается на несущие конструкции по торцевым зонам продольных ребер; глубина опирания задается проектом и не должна быть менее установленной документацией серии 1.242-1.
• Продольные ребра воспринимают изгибающие нагрузки; их ориентация должна строго соответствовать проектной схеме работы плиты в пролете.
• Строповка осуществляется за монтажные петли, расположенные в теле плиты; повреждение петель или торцов ребер не допускается.
• После укладки плит производится омоноличивание швов между смежными элементами для обеспечения совместной работы и пространственной жесткости перекрытия.
• Пустоты между ребрами не используются для прокладки инженерных коммуникаций, если это не предусмотрено проектным решением.
• При монтаже не допускается опирание плиты на слабые кромки или смещение опорных зон, так как это ведет к образованию трещин и снижению несущей способности.
• Маркировка изделия соответствует серии 1.242-1, выпуск 1; все параметры опирания и анкеровки уточняются по рабочей документации серии.

После завершения монтажных работ и омоноличивания стыков плита включается в совместную работу с каркасом, образуя горизонтальную диафрагму жесткости.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем неравномерную просадку. Деревянные прокладки устанавливаются в местах, соответствующих опорным зонам — под продольными ребрами. Прокладки соседних рядов располагаются строго по вертикали; высота штабеля определяется расчетом с учетом массы и прочности прокладок. Ребра и монтажные петли защищаются от повреждений при разгрузке.

Транспортировка выполняется на специализированных транспортных средствах с фиксацией плит от смещения. Перевозка навалом не допускается. При погрузке и выгрузке запрещается сбрасывание и ударные воздействия; строповка производится только за монтажные петли. Расположение плит в кузове должно исключать свешивание ребер за борт и опирание на слабые кромки.
