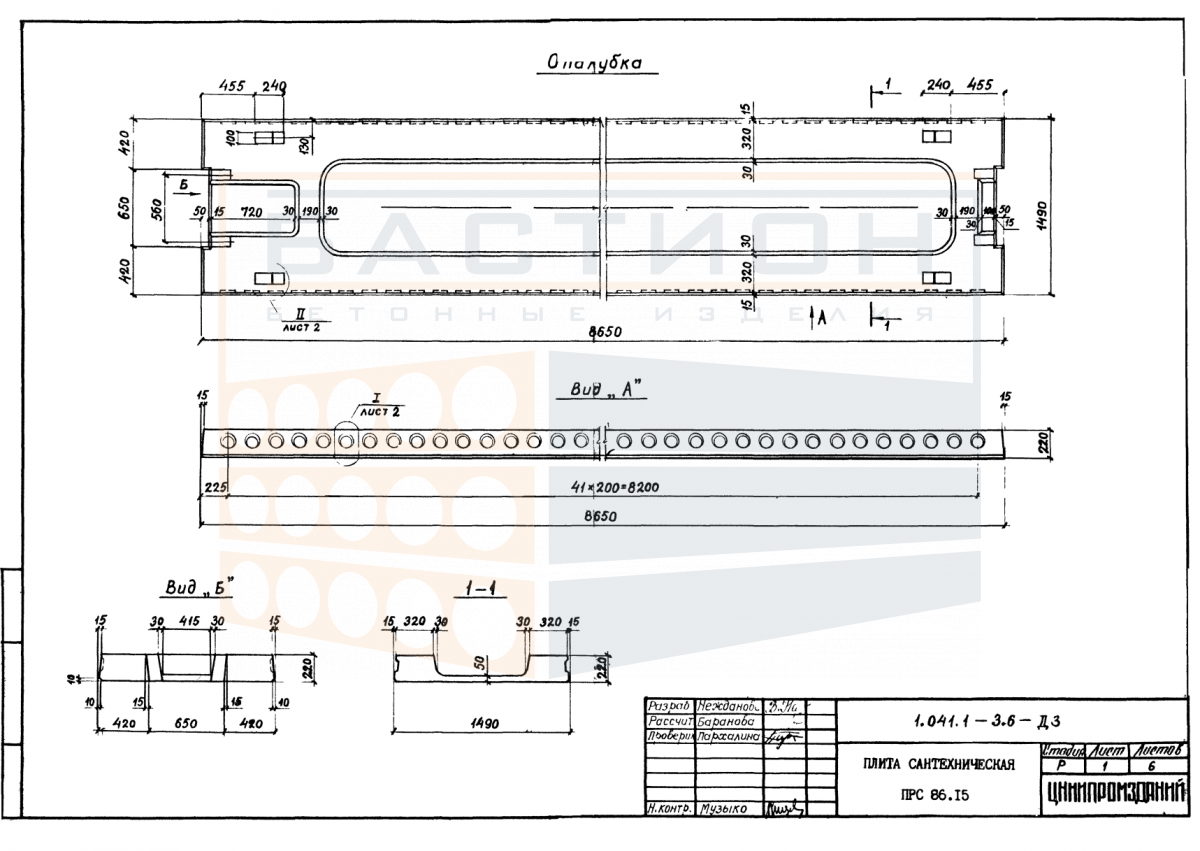

Плита ребристая сантехническая железобетонная ПРС 86.15 - 6 АтIVс (л), серия 1.041.1-3, выпуск 6

Плита ребристая сантехническая железобетонная ПРС 86.15 - 6 АтIVс (л) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, технических или сантехнических перекрытий в зданиях с разветвлёнными инженерными коммуникациями. Изделие относится к серии 1.041.1-3 выпуск 6 и воспринимает нагрузки от пола, перегородок, оборудования и людей, передавая их на стены, ригели или балки. Ребристая конструкция обеспечивает необходимую жёсткость при работе в пролёте между опорами, позволяя перекрывать значительные расстояния без промежуточных стоек.

Сантехническое исполнение плиты предусматривает наличие технологических отверстий для пропуска стояков водоснабжения, канализации и вентиляции, что упрощает прокладку сетей и не требует дополнительной штробления. Монтаж изделия выполняется с обязательной выверкой по осям и отметкам, а опирание осуществляется по коротким сторонам с ориентацией ребёр вниз. Нарушение проектного положения или повреждение торцевых зон приводит к снижению несущей способности и ухудшению эксплуатационных характеристик перекрытия.

Область применения и технические особенности

Условия монтажа и работа плиты в составе перекрытия определяются проектной документацией, разработанной по серии 1.041.1-3. Конструкция предусматривает опирание на несущие элементы с обеспечением проектной глубины и омоноличиванием швов для формирования жёсткого диска перекрытия.

• Ребра плиты при монтаже ориентируются вниз, что обеспечивает восприятие изгибающих нагрузок в пролете и передачу усилий на опорные конструкции.
• Глубина опирания плиты на стены или ригели принимается по проекту; при монтаже контролируется горизонтальность и отсутствие перекосов.
• Технологические отверстия для коммуникаций выполняются в заводских условиях; сверление или нарушение целостности конструкции на месте не допускается.
• Монтажные петли используются для строповки и подъема; нагрузка на петли при подъеме должна соответствовать указанной в паспорте изделия.
• Швы между смежными плитами заполняются бетоном по проекту с установкой анкерных связей для обеспечения дискового эффекта перекрытия.
• Торцевые зоны плиты, в которых расположены зоны передачи усилий на опоры, должны оставаться без повреждений до и после монтажа.

Соблюдение перечисленных требований гарантирует совместную работу плит в составе перекрытия и предотвращает образование трещин и раскрытие швов в процессе эксплуатации.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твёрдом основании. Деревянные прокладки укладываются строго в местах расположения монтажных петель или опорных зон, при этом прокладки всех рядов штабеля располагаются по одной вертикали. Высота штабеля ограничивается несущей способностью нижних изделий и условиями безопасности.

Транспортировка осуществляется автотранспортом с фиксацией плит от продольных и поперечных смещений. При погрузке и разгрузке запрещается сбрасывать изделия и подвергать их ударным нагрузкам. Поднимать плиту допускается только за монтажные петли с равномерным натяжением ветвей стропа. Выгрузка навалом или перемещение волоком не допускаются.
