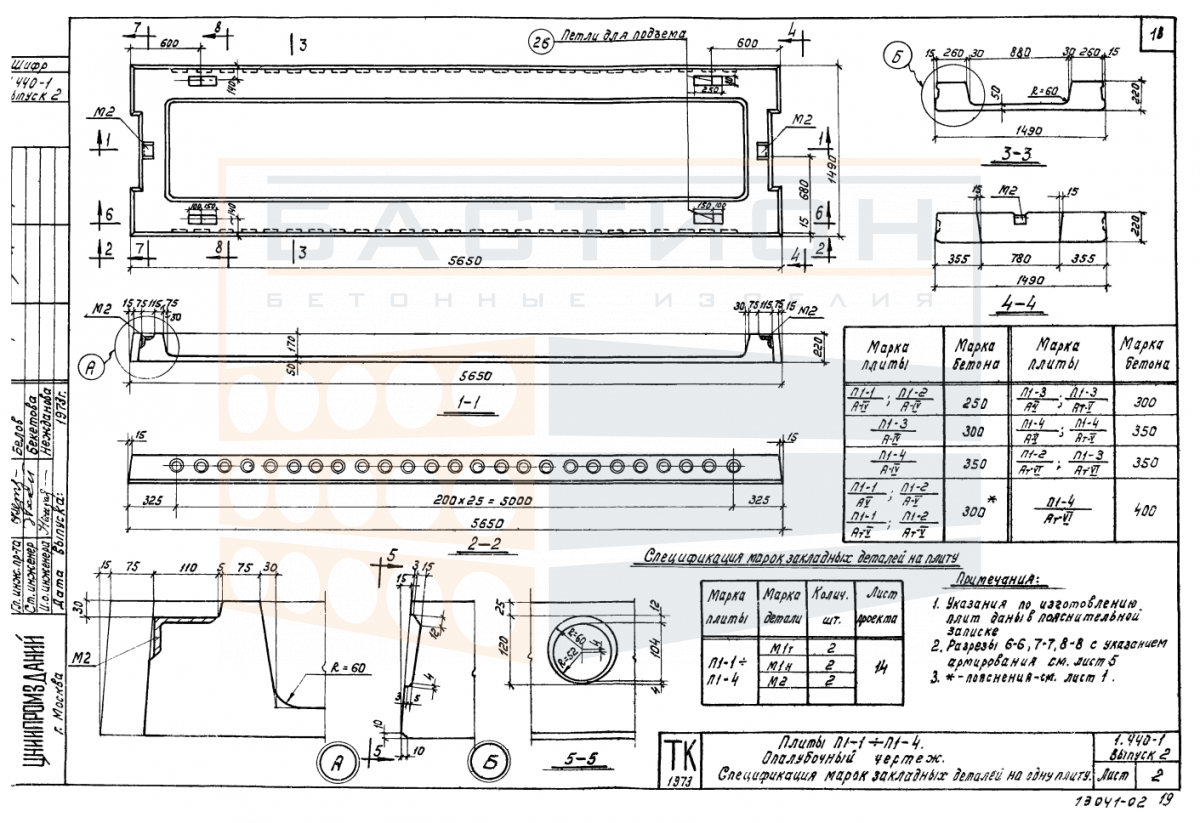

Плита ребристая П 1-1 АIV (АV, АтV), серия 1.440-1, выпуск 2

Плита ребристая П 1-1 АIV (АV, АтV) серии 1.440-1 выпуск 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Ребристая конструкция с продольными и поперечными ребрами обеспечивает жесткость и восприятие изгибающих нагрузок в пролете. Изделие относится к серии 1.440-1 выпуск 2, предназначенной для сборных перекрытий зданий различного назначения.

Плита воспринимает нагрузки от собственного веса, полов, перегородок, оборудования и временных воздействий, передавая их на несущие стены, балки или ригели. Правильная ориентация ребер и обеспечение проектной глубины опирания критичны для работы конструкции. Ошибки при монтаже, такие как смещение опорных зон или повреждение торцов, могут привести к перераспределению усилий и снижению несущей способности.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности с выверкой по осям и отметкам. Сопряжение с несущими элементами осуществляется через опорные зоны, расположенные по торцам ребер. После установки выполняются анкеровка и омоноличивание швов для обеспечения совместной работы перекрытия. Рекомендуется проверять соответствие монтажных узлов рабочей документации серии 1.440-1.

• Изделие работает в пролете между несущими опорами, воспринимая изгибающие моменты за счет продольных и поперечных ребер жесткости.
• Опирание плиты выполняется на стены, балки или ригели с глубиной, заданной проектной документацией; недопустимо опирание на слабые или неподготовленные поверхности.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке, так как они участвуют в передаче усилий на опорные конструкции.
• Швы между смежными плитами заполняются бетонной смесью по проектному решению; перед омоноличиванием стыки очищаются и увлажняются.
• Пустоты в ребрах не используются для не предусмотренной проектом прокладки инженерных коммуникаций, чтобы не нарушать целостность сечения.
• Монтажное положение плиты проверяется по отметкам и осям; перекос или смещение относительно проектного положения не допускается.
• Подъем и перемещение изделия осуществляются с использованием всех предусмотренных монтажных петель; строповка за ребра или торцы запрещена.

Соблюдение проектной схемы опирания и последовательности монтажа обеспечивает равномерное распределение нагрузок и исключает концентрацию напряжений в элементах перекрытия. Контроль качества стыков и анкерных соединений выполняется в соответствии с требованиями рабочей документации.

Правила хранения и транспортировки изделия

Складирование плит осуществляется в горизонтальном положении на ровном твердом основании. В местах опирания (в зоне торцов ребер) укладываются деревянные прокладки, расположенные строго по вертикали в каждом ряду штабеля. Высота штабеля ограничивается в соответствии с указаниями производителя и схемой складирования, с учетом массы и габаритов изделий.

Транспортировка плит производится в горизонтальном положении с фиксацией от продольных и поперечных смещений. Запрещается перевозка изделий навалом или с опиранием на ребра и кромки. При погрузке и разгрузке исключаются ударные нагрузки и резкие рывки. Монтажные петли должны быть доступны для строповки и не повреждены.
