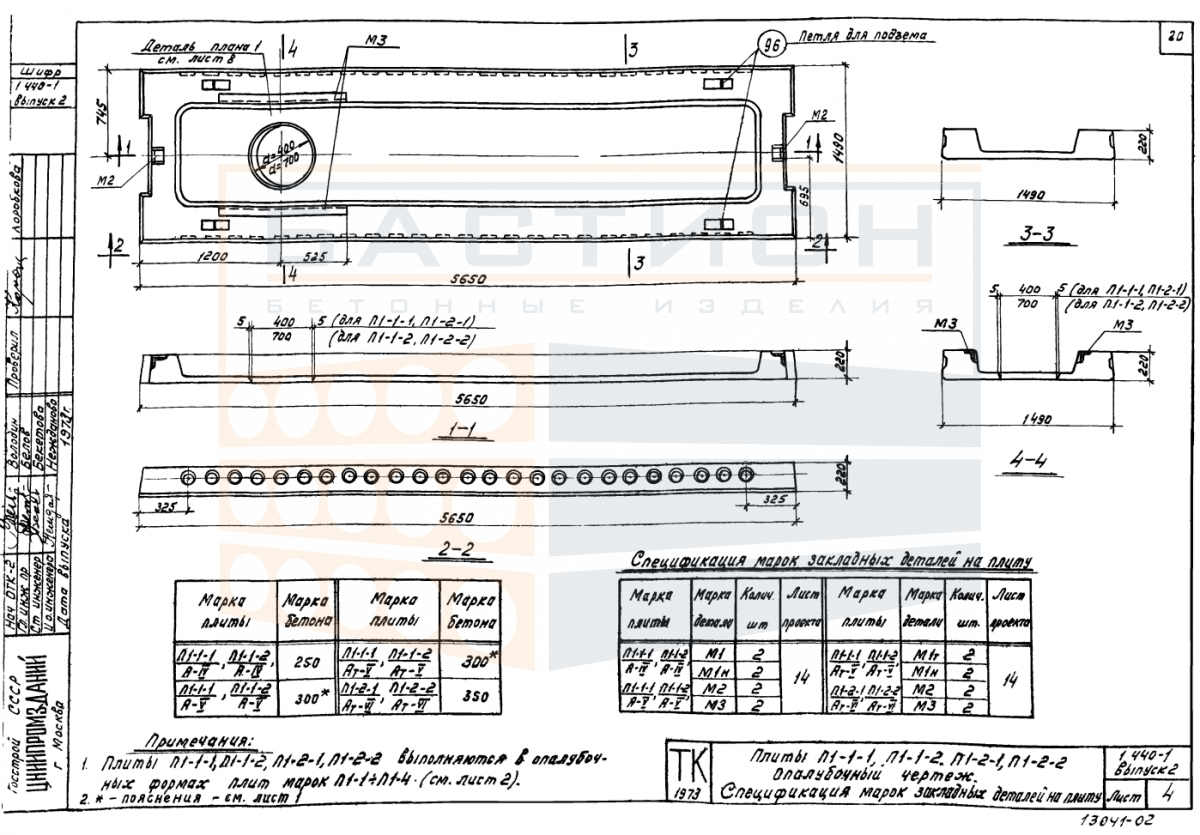

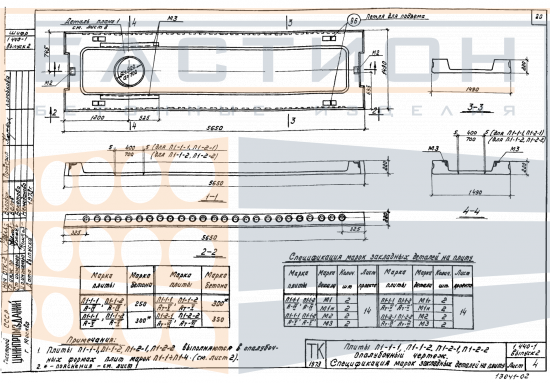

Плита ребристая П 1-2-1 АтVI, серия 1.440-1, выпуск 2

Плита ребристая П 1-2-1 АтVI — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного или покрытия перекрытия в составе сборного каркаса. Изделие относится к серии 1.440-1, выпуск 2, и предназначено для восприятия нагрузок от вышележащих конструкций, оборудования и временных воздействий с последующей передачей усилий на несущие стены, балки или ригели. Конструкция плиты включает продольные ребра, обеспечивающие жесткость и устойчивость при работе на изгиб.

Плита П 1-2-1 используется в промышленных и гражданских зданиях с шагом несущих опор, соответствующим длине изделия. Эксплуатационная надежность перекрытия обеспечивается правильным опиранием ребер на опорные элементы и последующим омоноличиванием швов. Нарушение проектного положения, недостаточная глубина опирания или повреждение торцов плиты приводят к перераспределению нагрузок и снижению несущей способности перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на выверенные опорные поверхности с соблюдением проектных отметок. Опирание продольных ребер осуществляется на ригели, балки или стеновые элементы. Смежные плиты соединяются сваркой закладных деталей и заполнением швов бетоном.

• Плита работает в пролете между несущими опорами, воспринимая изгибающие моменты и перерезывающие силы; продольные ребра обеспечивают необходимую жесткость конструкции.
• Опирание плиты производится только на проектные опорные зоны; недопустимо смещение относительно осей и опирание на слабые или неподготовленные основания.
• Стыки между плитами требуют заполнения бетоном по проекту; отсутствие омоноличивания снижает пространственную жесткость перекрытия.
• Торцевые участки плиты чувствительны к повреждениям при строповке и разгрузке; сколы и трещины в опорных зонах могут изменить расчетную работу изделия.
• Подъем и перемещение плиты осуществляется только за монтажные петли с равномерной нагрузкой на каждую петлю; перекос при строповке не допускается.
• При складировании плиты размещаются горизонтально на ровном твердом основании; прокладки устанавливаются в местах, соответствующих опорным зонам, с обеспечением совпадения по вертикали в штабеле.

Выбор плиты по несущей способности и условиям опирания осуществляется по рабочей документации серии 1.440-1. Перед монтажом проверяется соответствие монтажных отметок и исправность монтажных петель.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на выровненных площадках с твердым покрытием. Между рядами укладываются инвентарные прокладки из древесины или иного податливого материала сечением не менее 100×100 мм. Прокладки располагаются строго по вертикали в опорных зонах плиты, исключая прогиб консолей. Высота штабеля определяется прочностью прокладок и устойчивостью нижних изделий, но не должна создавать сверхнормативных нагрузок на основание.

При транспортировке плиты размещаются в кузове рядами на ложементах или лежнях, с обязательной фиксацией от продольных и поперечных смещений. Погрузка и выгрузка производятся краном с использованием траверс или стропов, обеспечивающих равномерное распределение усилий. Запрещается перемещение плит волоком, сбрасывание или удары по торцам. Распаковка и освобождение монтажных петель от закладных деталей выполняется перед строповкой.
