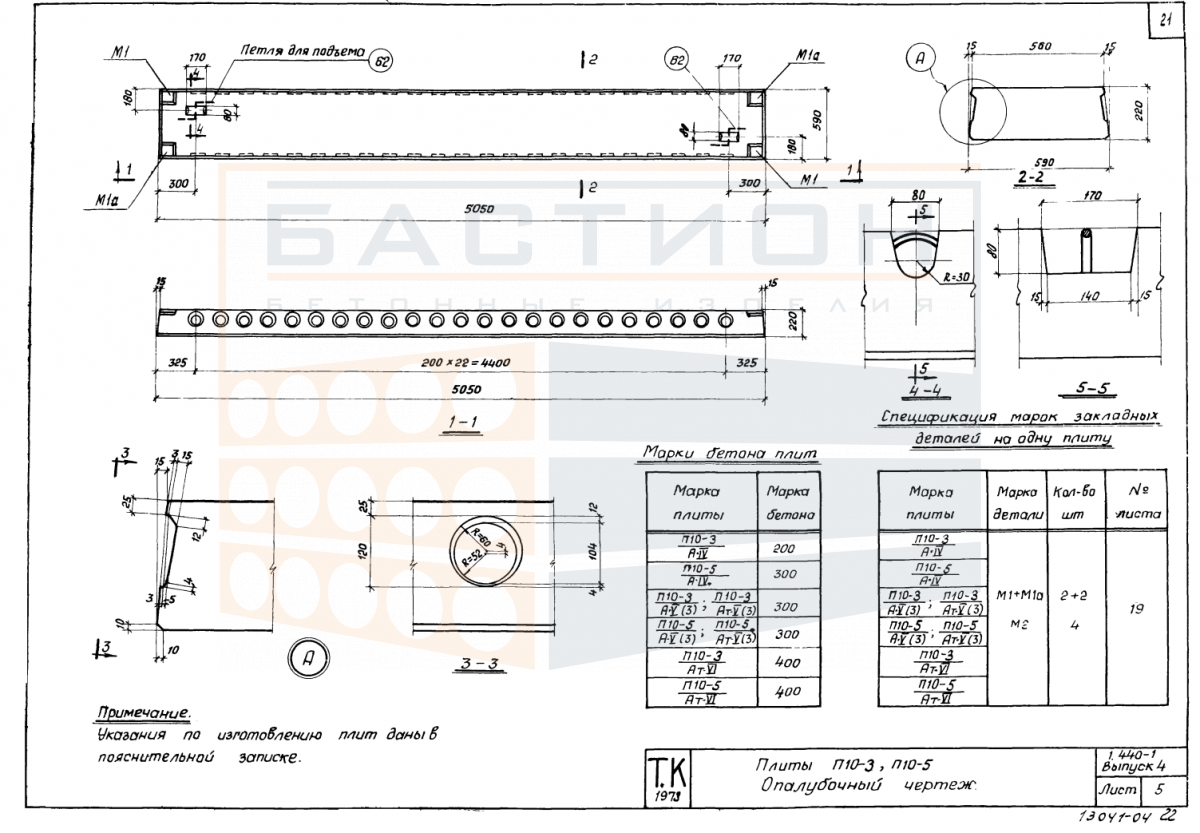

Плита ребристая П 10-3 АIV (АV (3), АтV (3), АтVI), серия 1.440-1, выпуск 4

Плита ребристая П 10-3 АIV (АV (3), АтV (3), АтVI) — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для устройства перекрытий в промышленных и гражданских объектах. Изделие относится к серии 1.440-1, выпуск 4, и рассчитано на восприятие нагрузок от пола, перегородок, оборудования и людей с передачей усилий на несущие стены, балки или ригели.

В составе перекрытия плита работает как изгибаемая конструкция, в которой продольные ребра обеспечивают жесткость и воспринимают растягивающие напряжения. Опирание плиты выполняется на металлические или железобетонные балки, ригели или стены с соблюдением проектной глубины. Нарушение схемы опирания или повреждение торцевых зон может привести к снижению несущей способности изделия.

Область применения и технические особенности

Монтаж плиты осуществляется с помощью крана за четыре монтажные петли. Ребра ориентируются вниз, опирание производится по коротким сторонам на подготовленные опорные поверхности. Глубина опирания задается рабочей документацией. После установки выполняется анкеровка и омоноличивание швов для обеспечения совместной работы перекрытия.

• Плита укладывается ребрами вниз на опорные конструкции (балки, ригели или стены) с соблюдением проектной глубины опирания по коротким сторонам; недопустимо опирание на ребра или крайние зоны.
• Продольные ребра воспринимают изгибающие нагрузки и передают усилия на опоры; повреждение ребер или торцевых участков запрещается, так как это снижает несущую способность.
• Строповка производится за все монтажные петли с равномерным натяжением для исключения перекоса; запрещается использовать петли, не предусмотренные проектом.
• После установки плита анкеруется к опорным элементам, а швы между плитами заполняются бетоном по проекту для обеспечения дискретности перекрытия и передачи горизонтальных усилий.
• Положение плиты контролируется по разбивочным осям и отметкам; допуски на смещение и отклонение от горизонтали устанавливаются проектной документацией.
• Не допускается установка плиты на неподготовленное основание, с перекосом или поврежденными торцами; при выявлении дефектов изделие подлежит замене.

Соблюдение схемы опирания и монтажных требований обеспечивает работу плиты в составе перекрытия в соответствии с проектными нагрузками. Для сохранения целостности изделия при транспортировании и складировании необходимо выполнять правила, исключающие повреждение бетона и арматуры.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном твердом основании. Прокладки из древесины или другого упругого материала укладываются в местах опирания ребер, строго по одной вертикали в каждом ряду. Высота штабеля назначается по схеме складирования с учетом массы и прочности изделий. Ребра и торцевые поверхности должны быть защищены от ударов и сколов.

При транспортировке плиты размещаются в кузове на ложементах с фиксацией от продольного и поперечного смещения. Запрещается перевозка изделий навалом. Строповка выполняется за монтажные петли или в местах, указанных в проекте. Снятие стропов производится только после полной фиксации плиты на опорах во избежание падения и повреждения.
