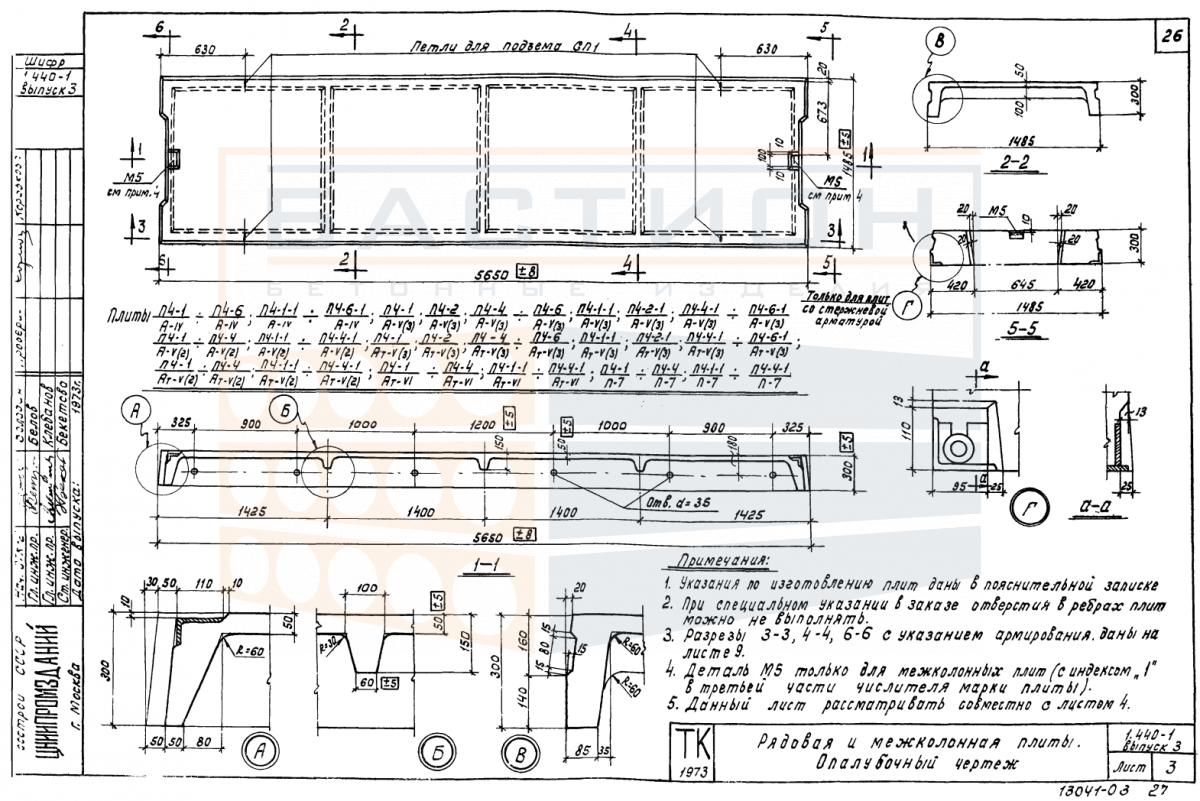

Плита ребристая П 4-4 АIV (АV (3), АтV (3), АV (2), АтV (2), АтVI, П7), серия 1.440-1, выпуск 3

Плита ребристая П 4-4 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий в зданиях с опиранием на несущие стены, балки или ригели. Изделие относится к серии 1.440-1, выпуск 3, предназначенной для сборных железобетонных ребристых плит перекрытий типовых пролетов. Конструкция плиты включает продольные и поперечные ребра, обеспечивающие пространственную жесткость и восприятие изгибающих нагрузок. Тяжелый бетон и стальное армирование обеспечивают несущую способность при эксплуатационных воздействиях.

Ребристая плита П 4-4 работает в пролете между опорами, передавая нагрузку от пола, оборудования, перегородок и людей на несущие конструкции. Правильная ориентация ребер — в направлении пролета — обязательна для проектной работы плиты. Недостаточная глубина опирания или повреждение торцевых зон при монтаже могут привести к снижению несущей способности. Типоразмер П 4-4 с габаритами 5650×1485×300 мм и массой 1870 кг относится к решениям, предусмотренным серией для перекрытий промышленных и складских зданий.

Область применения и технические особенности

Монтаж плиты П 4-4 выполняется на подготовленные опорные поверхности: балки, ригели или стены. Глубина опирания задается проектной документацией и должна обеспечивать передачу нагрузки без смятия бетона. Соединение плит между собой выполняется путем омоноличивания швов с закладными деталями и выпусками арматуры. При установке необходимо контролировать горизонтальность по отметкам и осям.

• Опирание плиты осуществляется на несущие конструкции по проектным отметкам; недопустимо опирание на нерасчетные участки или поврежденные торцы ребер.
• Ребра плиты ориентируют в направлении пролета; нарушение ориентации приводит к изменению расчетной схемы работы перекрытия.
• Стыки между плитами заполняются бетоном или раствором по проекту; омоноличивание обеспечивает совместную работу элементов перекрытия.
• Монтажные петли служат для строповки; использование петель для других целей, а также их повреждение при разгрузке не допускается.
• При складировании плиты укладывают горизонтально на прокладки, расположенные под опорными зонами; высота штабеля ограничивается условиями безопасности.
• Перевозка плит осуществляется в горизонтальном положении с фиксацией от смещения; погрузка и выгрузка производятся с использованием траверс или стропов.
• Пустоты в плитах не предназначены для прокладки коммуникаций, не предусмотренных проектом; их сверление или долбление ослабляет конструкцию.

Таким образом, соблюдение проектных требований к монтажу и эксплуатации плиты П 4-4 обеспечивает длительную работу перекрытия в составе здания.

Правила хранения и транспортировки изделия

Плиты ребристые П 4-4 хранят в горизонтальном положении на ровном твердом основании. Прокладки укладывают строго под опорными зонами (под ребрами) таким образом, чтобы их линии совпадали по вертикали. Кромки и торцы плит защищают от сколов и выкрашивания. Запрещается складировать плиты навалом или с опиранием на слабые участки.

Транспортировка плит выполняется в горизонтальном положении с надежной фиксацией от смещения. Погрузку и выгрузку производят за монтажные петли с использованием траверс для равномерного распределения нагрузки. Ударная нагрузка при разгрузке не допускается. Запрещается перевозка плит навалом или с поврежденными петлями.
