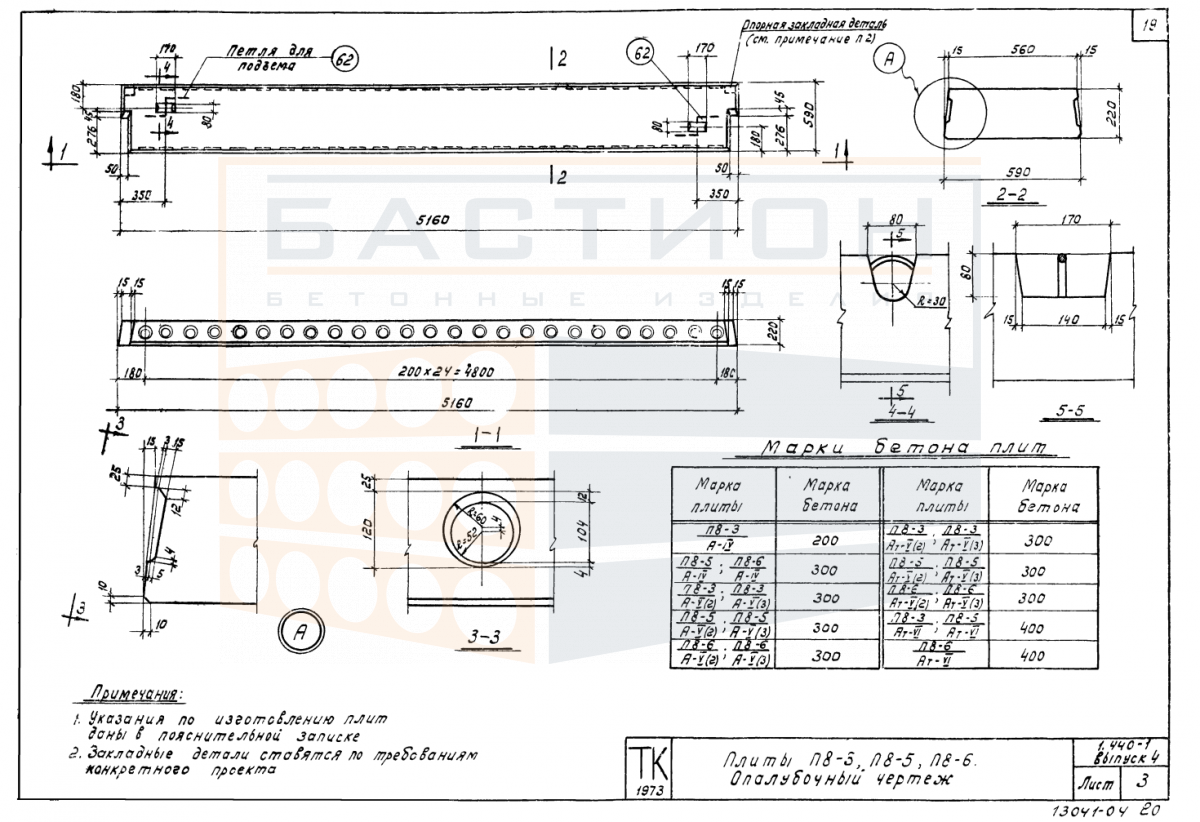

Плита ребристая П 8-5 АIV (АV (3), АтV (3), АV (2), АтV (2), АтVI), серия 1.440-1, выпуск 4

Плита ребристая П 8-5 АIV (АV (3), АтV (3), АV (2), АтV (2), АтVI) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1.440-1, выпуск 4. Конструкция плиты включает продольные ребра, которые обеспечивают жесткость при изгибе и восприятие эксплуатационных нагрузок. Материал — тяжелый бетон с внутренним стальным армированием.

Применение плиты предусмотрено в зданиях различного назначения с несущими стенами или каркасом. Опирание осуществляется на стены, ригели или балки по проектным отметкам. Неправильная ориентация ребер или недостаточная глубина опирания приводит к перераспределению напряжений и снижению несущей способности. Монтаж должен выполняться с выверкой положения и фиксацией до омоноличивания швов.

Область применения и технические особенности

Плита ребристая П 8-5 предназначена для эксплуатации в составе сборных перекрытий. При монтаже необходимо обеспечить опирание ребер на несущие элементы по всей ширине опорной площадки. Стыки между плитами заполняются бетоном по проектному решению. Для обеспечения совместной работы плит выполняется анкеровка выпусков арматуры или сварка закладных деталей, если это предусмотрено рабочей документацией.

• Работает в пролете между несущими опорами, воспринимая вертикальные нагрузки от собственного веса, пола, перегородок, оборудования и временных воздействий.
• Продольные ребра плиты обеспечивают требуемую жесткость конструкции и равномерное распределение изгибающих усилий в пролете.
• Опирание плиты должно выполняться на подготовленные поверхности с выверкой по горизонтали и соответствием проектной глубине опирания.
• Торцевые участки плиты являются зонами передачи усилий на опоры; их повреждение при строповке или разгрузке не допускается.
• Швы между смежными плитами заполняются бетоном после установки и выверки; состав бетонной смеси и технология заделки задаются проектом.
• Монтажные петли предназначены для строповки и фиксации плиты; после установки их допускается отгибать или срезать по проектному решению.
• Не допускается опирание плиты на неподготовленное или неровное основание, смещение с проектных осей, а также установка с перекосом, превышающим допустимые значения.

Выполнение требований к опиранию и сопряжению плит обеспечивает надежную работу перекрытия в составе общей конструкции здания. Отступления от проектных параметров монтажа могут потребовать усиления узлов или замены элементов.

Правила хранения и транспортировки изделия

Хранение плит ребристых производится в горизонтальном положении на ровном твердом основании. Прокладки укладываются в местах опорных зон — под ребрами, строго по вертикали в каждом ряду. Высота штабеля ограничивается условиями складирования и устанавливается по схеме, исключающей повреждение нижних изделий. Кромки и торцы плит должны быть защищены от ударов и сколов.

Транспортировка осуществляется в положении, соответствующем эксплуатационному, с фиксацией изделий от смещения и опрокидывания. Погрузка и выгрузка выполняются с использованием монтажных петель или специальных траверс. Запрещается сбрасывать плиты, перевозить их навалом или опирать на слабые кромки. При погрузке необходимо исключить раскачивание и ударные нагрузки.
