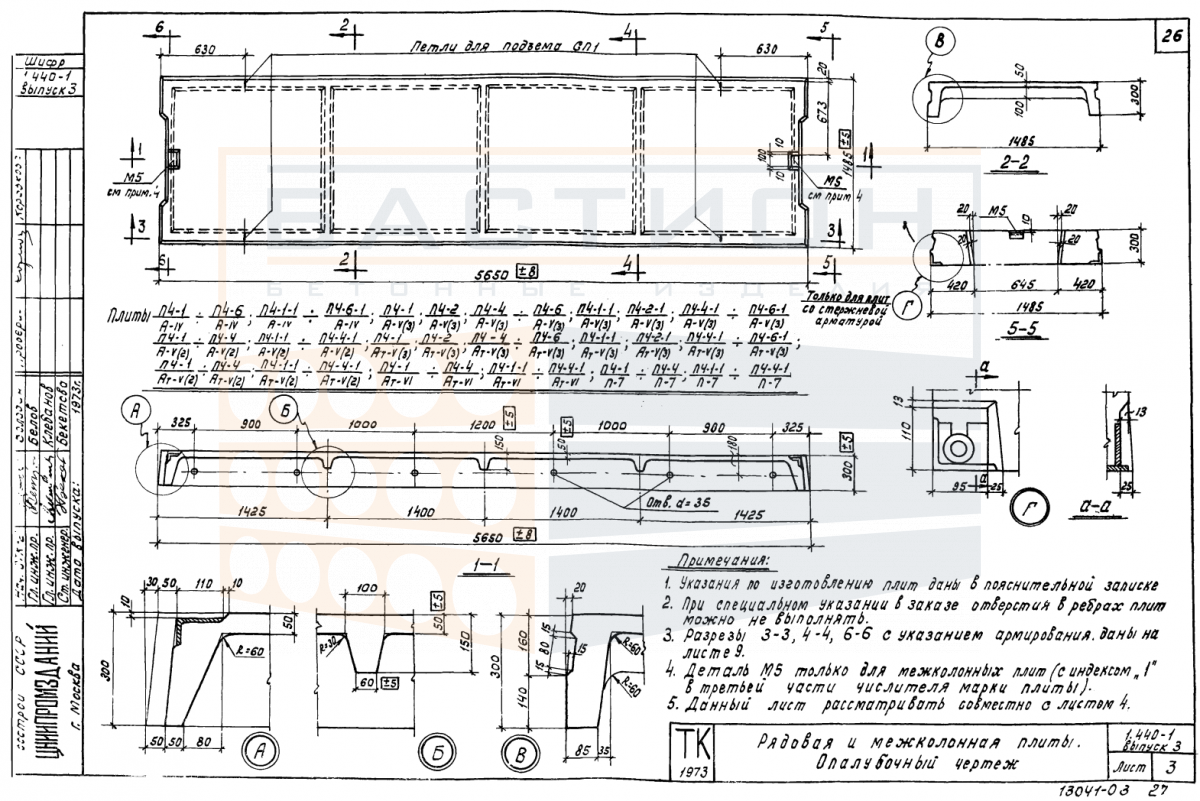

Плита ребристая П 4-1-1 АIV (АV (3), АтV (3), АV (2), АтV (2), АтVI, П7), серия 1.440-1, выпуск 3

Плита ребристая П 4-1-1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.440-1, выпуск 3, и представляет собой ребристую конструкцию, в которой продольные и поперечные ребра обеспечивают жесткость и восприятие изгибающих нагрузок.

Плита воспринимает полезные нагрузки от полов, перегородок, оборудования и людей, передавая их на несущие опоры — стены, балки или ригели. Работа ребер в пролете требует точного соблюдения проектного положения при монтаже. Ошибки в ориентации или недостаточная глубина опирания могут привести к неравномерному распределению усилий и снижению несущей способности. Типоразмер П 4-1-1 рассчитан на применение в составе сборных перекрытий по решениям серии 1.440-1.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленное основание с выверенными отметками опорных площадок. Опирание производится на несущие стены, балки или ригели в соответствии с проектной документацией. Торцевые зоны плиты должны оставаться неповрежденными, так как через них передаются опорные реакции. Стыки между плитами впоследствии омоноличиваются или заполняются по проектному решению.

• Плита работает в пролете между опорными элементами, воспринимая изгибающие моменты и поперечные силы.
• Проектная глубина опирания плиты на несущие конструкции задается рабочей документацией и должна строго соблюдаться.
• Ребра плиты ориентируются в продольном направлении пролета; нарушение ориентации не допускается.
• Монтажные петли используются для строповки; повреждение петель или торцов требует дополнительного контроля.
• При монтаже не допускается опирание плиты на выступающие части арматуры или бетонные неровности.
• Швы между смежными плитами заполняются бетонной смесью или раствором после установки всех элементов.

Таким образом, корректный монтаж плиты с соблюдением проектных параметров опирания и анкеровки обеспечивает надежную работу перекрытия на всех этапах эксплуатации.

Правила хранения и транспортировки изделия

Складирование плит осуществляется в горизонтальном положении на ровном твердом основании с установкой деревянных прокладок в местах, соответствующих опорным зонам. Прокладки по вертикали должны располагаться строго друг над другом, исключая изгиб конструкции. Ребра и торцы плиты защищаются от ударов и сколов.

Транспортировка производится в горизонтальном положении с надежным креплением от смещения. Запрещается перевозка плит навалом или с опиранием на слабые кромки. При погрузке и выгрузке используются траверсы или стропы, исключающие перекос и ударные нагрузки.
