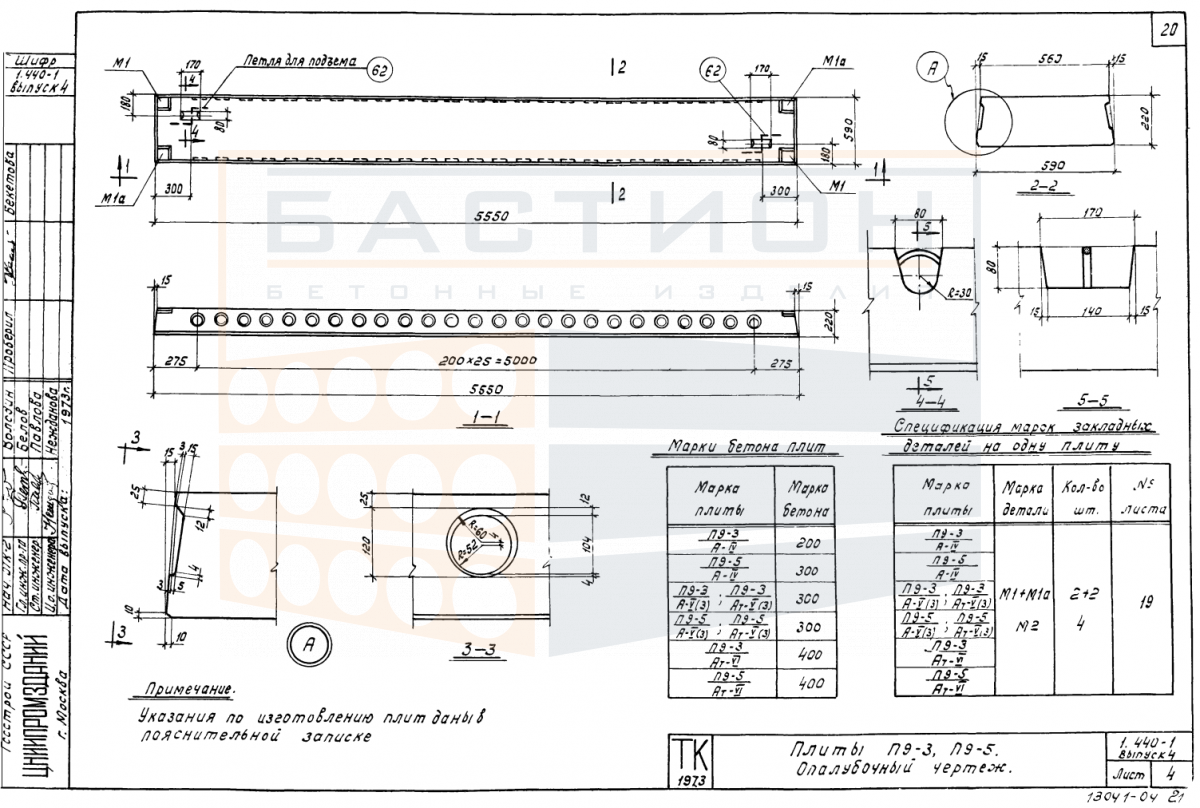

Плита ребристая П 9-3 АIV (АV (3), АтV (3), АтVI), серия 1.440-1, выпуск 4

Плита ребристая П 9-3 АIV (АV (3), АтV (3), АтVI) серии 1.440-1 выпуска 4 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного перекрытия или покрытия. Продольные ребра обеспечивают пространственную жесткость и воспринимают изгибающие нагрузки, передавая усилия на несущие стены, балки или ригели. Изделие относится к типовым решениям серии 1.440-1, предназначенным для промышленных и гражданских зданий с кирпичными, блочными или железобетонными несущими конструкциями.

Применение изделия требует правильного определения опорных зон и проектной глубины опирания. Нарушение схемы опирания или монтаж на неподготовленное основание приводят к перераспределению напряжений и снижению несущей способности. Ввод в эксплуатацию возможен после омоноличивания швов и анкеровки плиты в соответствии с рабочими чертежами серии.

Область применения и технические особенности

Плита П 9-3 монтируется на опорные конструкции с обеспечением проектного положения. Торцевые участки продольных ребер являются зонами передачи срезающих усилий и не должны повреждаться при строповке и разгрузке. Смежные плиты соединяются между собой сваркой закладных деталей с последующим заполнением швов бетоном.

• Работает в пролете между несущими опорами, воспринимая равномерно распределенные и сосредоточенные нагрузки от пола, перегородок и оборудования.
• Продольные ребра обеспечивают жесткость при изгибе; ориентация ребер должна совпадать с направлением пролета.
• Опирание выполняется на несущие стены, балки или ригели; глубина опирания задается проектной документацией.
• Монтажное положение фиксируется по осям и отметкам, не допускается смещение плиты относительно опорных зон.
• Стыки между плитами заполняются мелкозернистым бетоном или раствором по проекту с обязательным омоноличиванием.
• Запрещается опирание плиты на слабые кромки, не предназначенные для передачи нагрузки.
• Монтажные петли служат только для подъема; после установки их удаляют или отгибают.

Соблюдение требований к опиранию и стыковке гарантирует совместную работу плит в составе диска перекрытия и предотвращает развитие трещин в эксплуатационной стадии.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в местах, соответствующих опорным зонам, строго по вертикали один над другим. Высота штабеля определяется по схеме складирования с учетом массы и геометрии изделия.

Транспортировка производится в положении, аналогичном складированию, с надежной фиксацией от продольного и поперечного смещения. Погрузка и выгрузка осуществляются за монтажные петли с применением траверс, исключающих перекос. Запрещается перевозка навалом или с опиранием на ребра.
