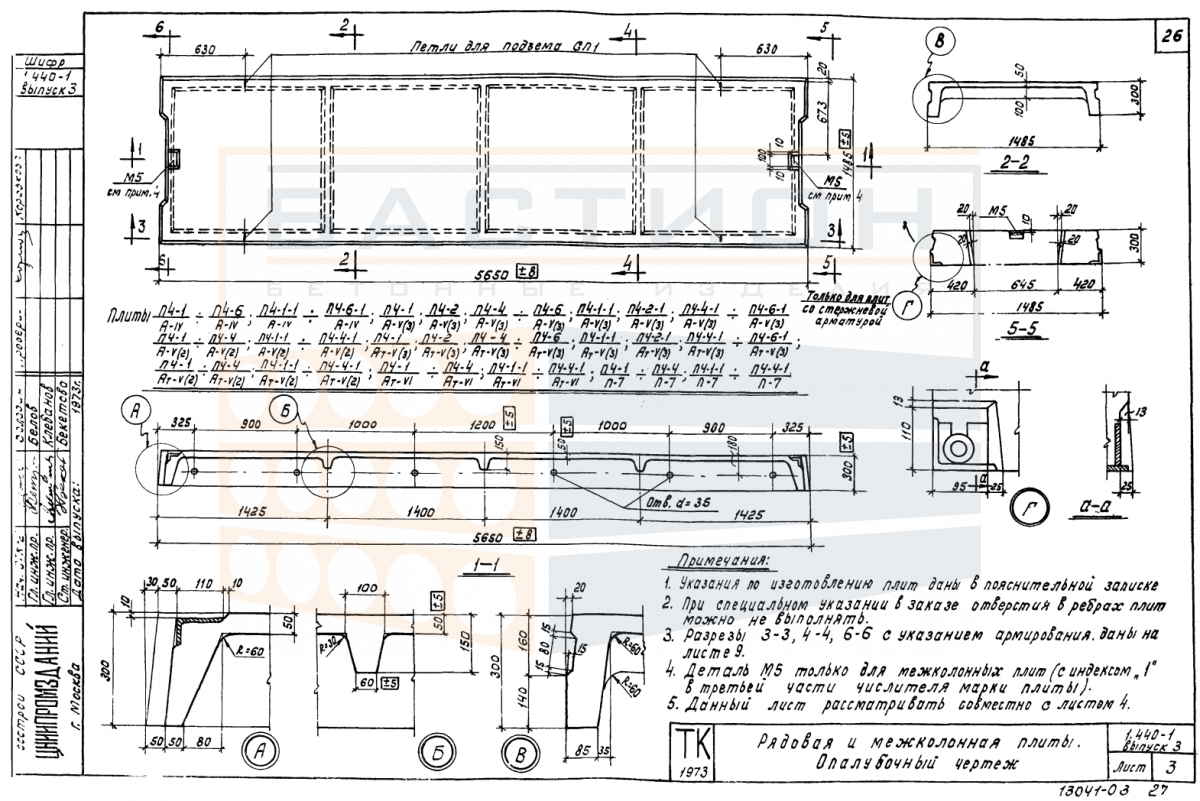

Плита ребристая П 4-1 АIV (АV (3), АтV (3), АV (2), АтV (2), АтVI. П7), серия 1.440-1, выпуск 3

Плита ребристая П 4-1 АIV (АV (3), АтV (3), АV (2), АтV (2), АтVI. П7), серия 1.440-1, выпуск 3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие воспринимает статические и динамические нагрузки от пола, перегородок, оборудования и людей, передавая их на несущие балки, ригели или стены. Ребристая геометрия с продольными рёбрами жёсткости обеспечивает эффективную работу на изгиб при сниженной собственной массе по сравнению с плоскими плитами.

Применение плиты характерно для зданий с регулярной сеткой колонн и каркасной схемой, где требуется высокая несущая способность в пролёте. Типоразмер относится к решениям, предусмотренным серией 1.440-1, выпуск 3, и рассчитан на работу в составе сборного перекрытия. Ошибки при выборе схемы опирания или повреждение торцевых зон могут привести к нерасчётному перераспределению усилий и снижению эксплуатационной надёжности перекрытия.

Область применения и технические особенности

Монтаж плиты производится на подготовленные опорные поверхности — балки, ригели или стеновые панели — с соблюдением проектной глубины опирания. Ориентация продольных рёбер должна соответствовать направлению пролёта. Фиксация плиты в проектном положении выполняется сваркой закладных деталей или анкеровкой арматурных выпусков. Допуски по отметкам опорных площадок и соосность установки проверяются перед укладкой.

• Плита работает в пролёте между несущими опорами, передавая нагрузку на ригели или стены через опорные зоны с закладными элементами.
• Опирание осуществляется на две противоположные стороны; глубина опирания задаётся проектом и контролируется в процессе монтажа.
• Продольные рёбра выполняют функцию несущих элементов жёсткости, воспринимающих изгибающие моменты и поперечные силы.
• Между плитами предусматриваются швы шириной не менее 20 мм, заполняемые бетоном мелкой фракции после выверки положения.
• Торцевые участки плиты являются зонами концентрации напряжений и не подлежат повреждению при строповке, разгрузке и складировании.
• Монтажное положение каждой плиты проверяется по разбивочным осям; перекосы и смещения относительно проектной отметки не допускаются.

Для обеспечения совместной работы плит в составе диска перекрытия выполняется омоноличивание стыков и анкеровка арматурных выпусков. Сварные соединения закладных деталей с опорными элементами защищаются антикоррозионным покрытием по проекту.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твёрдом основании, исключающем просадку. Деревянные прокладки устанавливаются в местах опорных зон, строго в одной вертикальной плоскости по высоте штабеля. Выступающие арматурные выпуски и монтажные петли защищаются от механических повреждений. Запрещается складирование навалом и опирание на рёбра или углы.

Транспортировка выполняется в специально оборудованных транспортных средствах с фиксацией от продольных и поперечных смещений. Плиты укладываются на прокладки, исключающие контакт рабочих поверхностей. Во время погрузки и разгрузки строповка производится за монтажные петли с применением траверс, исключающих перекос и раскачивание.
