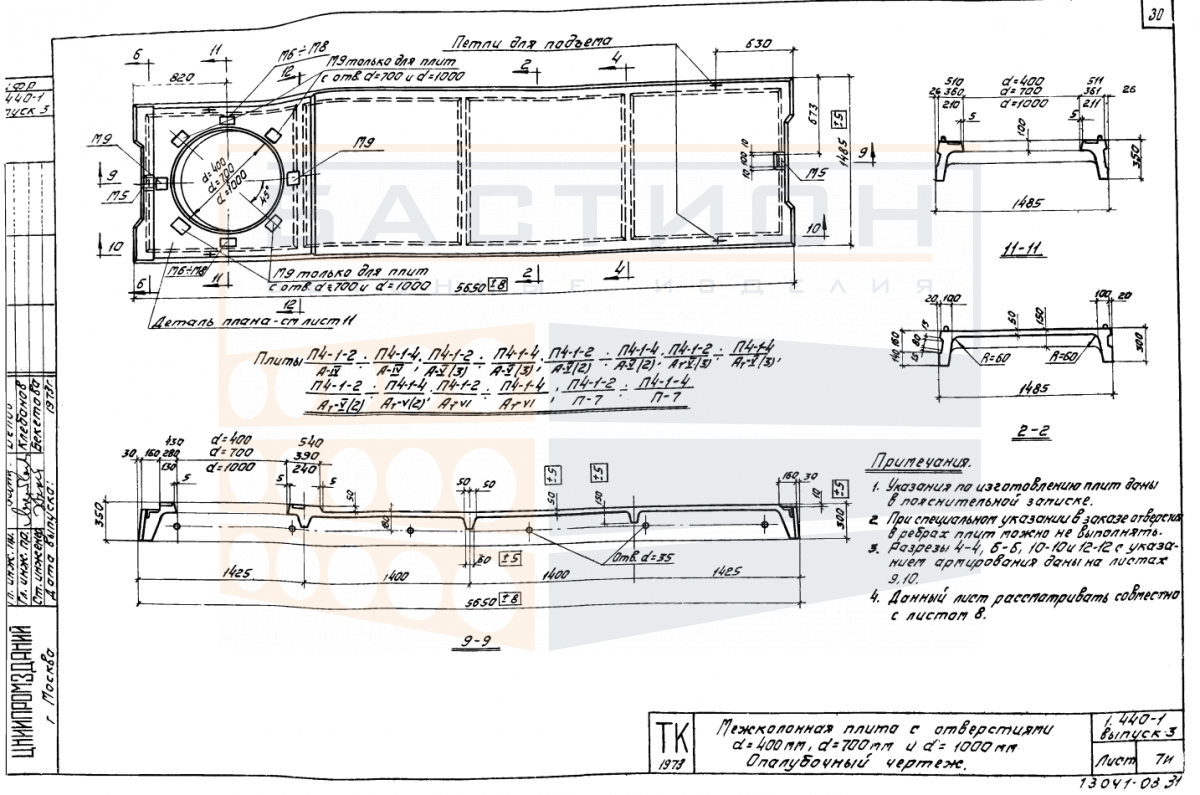

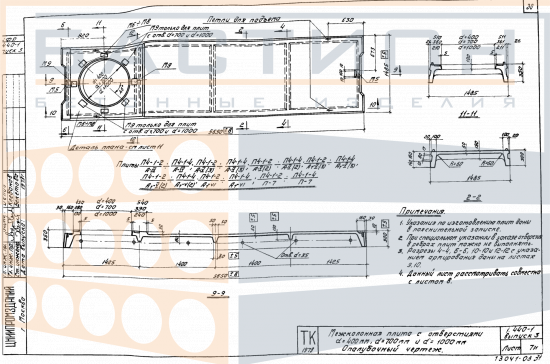

Плита ребристая П 4-1-3 АIV (АV (3), АтV (3), АV (2), АтV (2), АтVI, П7), серия 1.440-1, выпуск 3

Плита ребристая П 4-1-3 АIV — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или покрытий. Изделие относится к серии 1.440-1 выпуск 3, которая предусматривает конструкции с ребрами вверх или вниз для восприятия изгибающих нагрузок и передачи усилий на несущие стены, ригели или балки. Внутреннее стальное армирование обеспечивает прочность и жесткость элемента при эксплуатации в пролете.

Данный типоразмер (длина 5650 мм, ширина 1485 мм, высота 300 мм) предназначен для перекрытий с проектным шагом опор. Вес изделия 2050 кг требует применения грузоподъемной техники при монтаже. Наличие технологического отверстия диаметром 700 мм позволяет пропускать вертикальные инженерные коммуникации (вентиляцию, дымоходы) в соответствии с проектным решением. Правильная ориентация ребер и глубина опирания критически важны для работы конструкции.

Область применения и технические особенности

Монтаж плиты выполняется в проектное положение с опиранием на стальные или железобетонные ригели, балки или кирпичные стены. Ребра плиты работают как балки таврового сечения, воспринимая изгибающий момент. Торцевые зоны не должны повреждаться при строповке и разгрузке во избежание снижения несущей способности. Сопряжение с соседними плитами и омоноличивание швов выполняется по рабочей документации серии.

• Изделие работает в пролете между несущими опорами, передавая нагрузку от пола, перегородок, оборудования и людей на ригели или стены.
• Глубина опирания плиты на несущие элементы задается проектом и должна контролироваться при монтаже во избежание перекоса или недостаточного защемления.
• Ребра плиты ориентируются вниз (при опирании на ригели) или вверх (при опирании на стены) в зависимости от принятой конструктивной схемы перекрытия.
• Технологическое отверстие диаметром 700 мм используется для пропуска коммуникаций; запрещается самовольно расширять или сверлить дополнительные отверстия без проектного обоснования.
• Швы между смежными плитами заполняются бетоном на мелком заполнителе с обеспечением совместной работы элементов перекрытия.
• Монтажное положение плиты выверяется по отметкам и осям; недопустимо опирание на несоосные или разрушенные участки опорных конструкций.
• При монтаже необходимо использовать траверсы или стропы, исключающие повреждение монтажных петель и торцов плиты.

Параметры анкеровки и узлы сопряжения плит с несущими элементами уточняются по альбомам рабочих чертежей серии 1.440-1 выпуск 3. Нарушение проектной схемы опирания может привести к неравномерному распределению нагрузки и снижению долговечности перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Деревянные прокладки укладываются в местах, соответствующих опорным зонам плиты (вблизи торцов), строго по одной вертикальной линии для исключения изгибающих напряжений. Высота штабеля определяется проектом складирования с учетом массы и прочности нижележащих элементов. Запрещается складирование плит с опиранием на слабые кромки или ребра.

При транспортировке плиты фиксируются в кузове транспортного средства инвентарными упорами и ремнями, исключающими продольное и поперечное смещение. Погрузка и выгрузка производятся с применением траверс, обеспечивающих равномерное распределение усилий на монтажные петли. Перевозка навалом не допускается. Ударные нагрузки, перекосы и касание ребер соседних изделий должны быть исключены для сохранения геометрии и защитного слоя бетона.
