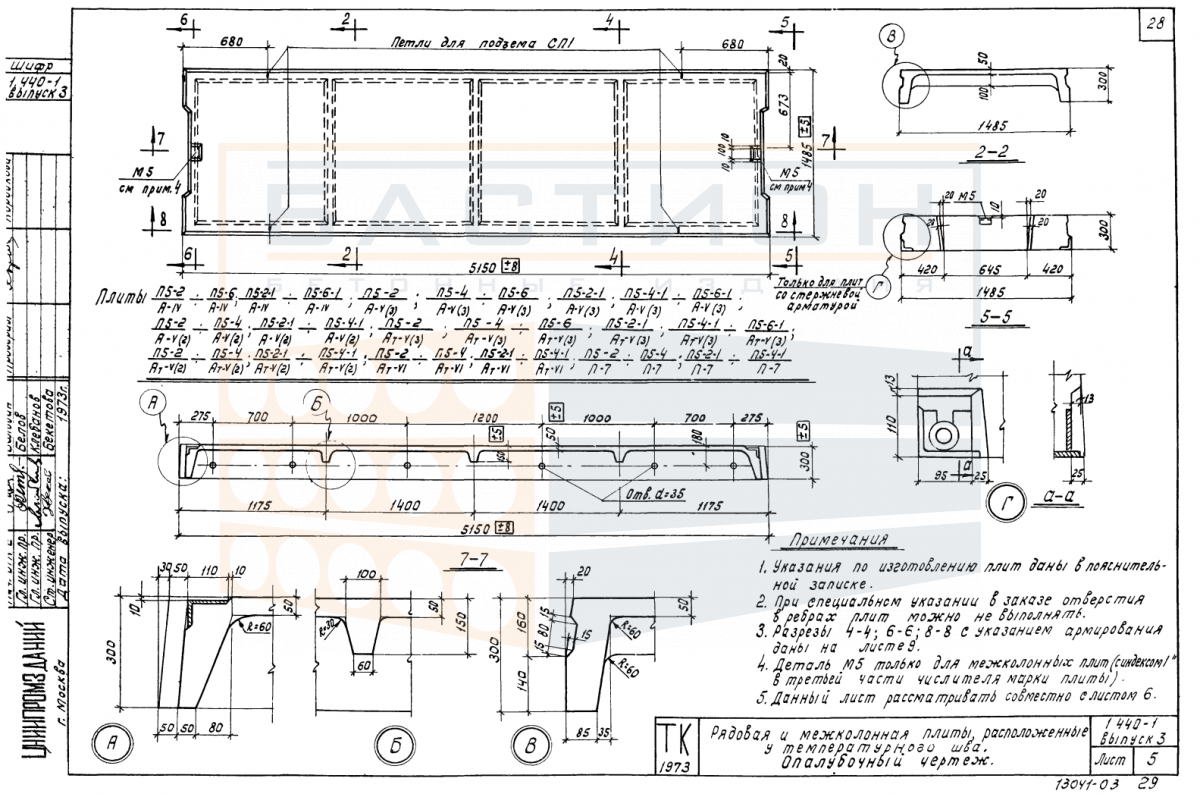

Плита ребристая П 5-4 АIV (АV (3), АтV (3), АV (2), АтV (2), АтVI, П7), серия 1.440-1, выпуск 3

Плита ребристая П 5-4 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.440-1, выпуск 3, и выполнено из тяжелого бетона с внутренним стальным армированием. Ребристая конструкция с продольными и поперечными ребрами обеспечивает восприятие изгибающих нагрузок при работе в пролете между несущими опорами.

Применяется в промышленных и гражданских зданиях с железобетонным каркасом. Плита передает нагрузку от пола, перегородок, оборудования и людей на стены, балки или ригели. Недостаточная глубина опирания, перекос или повреждение торцов и ребер снижают несущую способность и могут привести к разрушению конструкции. Монтажное положение плиты должно строго соответствовать проекту.

Область применения и технические особенности

Плита монтируется на несущие конструкции с опиранием по двум сторонам (по коротким сторонам) или по контуру в зависимости от проектного решения. Ребра направлены вниз, формируя плоскую верхнюю поверхность для пола. При монтаже обеспечивается проектная глубина опирания, обычно не менее 80–100 мм, и выравнивание по отметкам. Швы между плитами заполняются бетоном или раствором для обеспечения совместной работы.

• Изделие рассчитано на восприятие равномерно распределенных и сосредоточенных нагрузок в составе сборного перекрытия.
• Опирание производится на стены, ригели или балки по двум сторонам; при опирании по контуру требуется дополнительное армирование швов.
• Продольные и поперечные ребра повышают жесткость плиты и предотвращают прогибы под нагрузкой.
• Монтаж выполняется с использованием монтажных петель, предусмотренных в ребрах; строповка производится за все петли одновременно.
• Торцевые зоны плиты не должны иметь сколов, трещин и повреждений, так как они влияют на передачу усилий на опоры.
• Пустоты между ребрами не предназначены для прокладки коммуникаций без проектного обоснования — это ослабляет сечение.
• Соединение с соседними плитами осуществляется путем омоноличивания швов, что обеспечивает дисковую жесткость перекрытия.

После монтажа и омоноличивания швов перекрытие работает как единая горизонтальная диафрагма, воспринимающая горизонтальные нагрузки от ветра и сейсмических воздействий.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Деревянные прокладки укладываются в местах опорных зон (под торцы) и строго совпадают по вертикали в штабеле. Высота штабеля ограничивается несущей способностью нижних плит и указана в проектной документации. Монтажные петли и ребра защищаются от повреждений.

Транспортировка осуществляется в положении, аналогичном складированию, с надежной фиксацией от смещения. Перевозка навалом запрещена. Погрузка и разгрузка производятся с использованием траверс или стропов, исключающих перекос и ударные нагрузки. Приемка изделий включает проверку геометрии, состояния ребер, торцов и монтажных петель.
