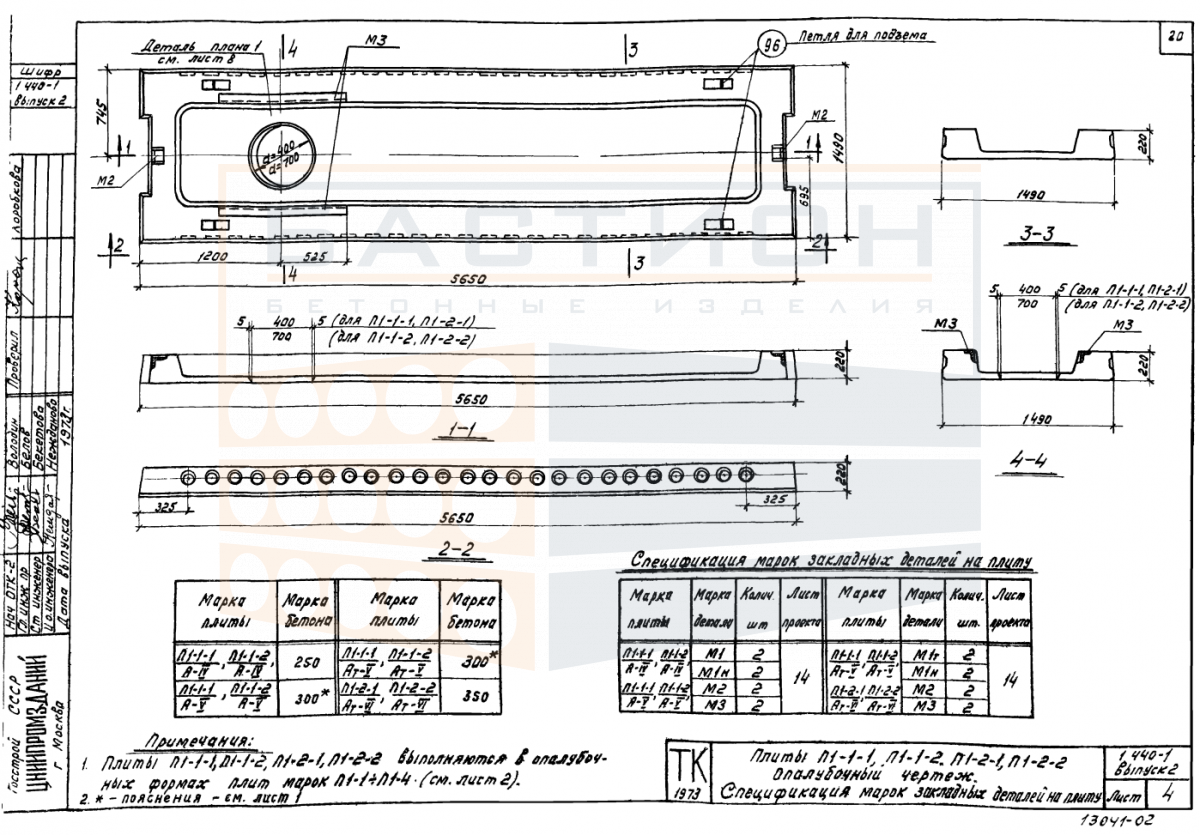

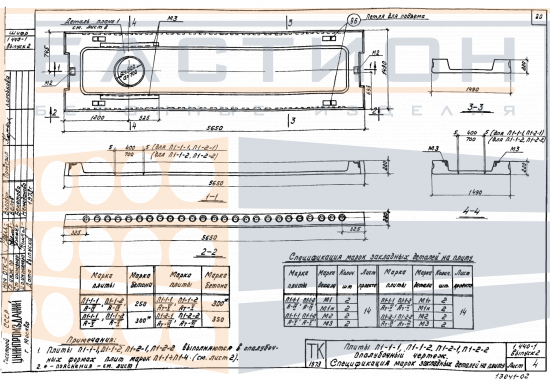

Плита ребристая П 1-2-2 АтVI, серия 1.440-1, выпуск 2

Плита ребристая П 1-2-2 АтVI серии 1.440-1 выпуск 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Конструкция плиты включает продольные и поперечные ребра, обеспечивающие жесткость и восприятие изгибающих нагрузок при работе в составе сборного каркаса. Изделие предназначено для укладки на несущие стены, балки или ригели с передачей вертикальных усилий от вышележащих конструкций и временных нагрузок.

Применение ребристых плит серии 1.440-1 позволяет формировать перекрытия с уменьшенной собственной массой по сравнению со сплошными плитами при сохранении необходимой несущей способности. Типоразмер П 1-2-2 с габаритами 5650×1490×220 мм ориентирован на пролеты до 5,6 м и требует проектного опирания на несущие конструкции. Использование предварительно напряженной арматуры класса АтVI повышает трещиностойкость и жесткость плиты. Ошибки при монтаже, такие как недостаточная глубина опирания или перекос, могут привести к перераспределению усилий и снижению надежности перекрытия.

Область применения и технические особенности

Плита ребристая П 1-2-2 монтируется в проектное положение с опиранием на подготовленные несущие элементы. Ребра плиты должны быть ориентированы в направлении пролета. Перед укладкой проверяются отметки опорных поверхностей и горизонтальность. Анкеровка плиты в конструкции выполняется по проектным решениям. Швы между смежными плитами омоноличиваются для обеспечения совместной работы перекрытия.

• Работа плиты в пролете между несущими опорами обеспечивается за счет жесткости продольных ребер и предварительного напряжения арматуры класса АтVI.
• Опирание плиты выполняется по двум коротким сторонам на стены, балки или ригели; глубина опирания назначается проектом и должна быть не менее установленной серией величины.
• Запрещается монтировать плиту с опиранием на боковые ребра или с нарушением проектного положения, так как это приводит к неравномерному распределению нагрузок и возможному разрушению конструкции.
• При строповке и монтаже необходимо использовать все монтажные петли, избегая ударов и перекосов, особенно в торцевых зонах, где расположены анкерные выпуски арматуры.
• Пустоты между ребрами плиты не предназначены для прокладки инженерных коммуникаций без специальных проектных решений, так как это снижает несущую способность сечения.
• Смежные плиты соединяются между собой замоноличиванием швов бетоном класса не ниже предусмотренного проектом для обеспечения жесткости диска перекрытия.
• Перед укладкой плиты поверхность опорных конструкций очищается, выравнивается и, при необходимости, укладывается слой раствора для обеспечения равномерного опирания.

После монтажа плиты и омоноличивания швов перекрытие образует жесткий горизонтальный диск, способный воспринимать эксплуатационные нагрузки и передавать их на вертикальные несущие элементы. Качество монтажа непосредственно влияет на долговечность и безопасность здания.

Правила хранения и транспортировки изделия

Плиты ребристые складируются в горизонтальном положении на ровном твердом основании. Опорные прокладки устанавливаются строго в местах опирания плиты (по двум коротким сторонам) и располагаются по вертикали одна над другой во избежание изгибающих напряжений. Высота штабеля не должна превышать величины, установленной проектом складирования с учетом массы изделия (2500 кг) и прочности прокладок. Торцевые зоны плиты, включая ребра и монтажные петли, не должны соприкасаться с основанием или соседними изделиями.

При транспортировке плита фиксируется на транспортном средстве в положении, аналогичном складированию — горизонтально, с опиранием на прокладки в опорных зонах. Крепление должно исключать смещение изделия в пути и повреждение ребер. Запрещается перевозка плит навалом или с опиранием на слабые кромки. Погрузка и разгрузка производятся краном с использованием всех монтажных петель, плавно, без рывков и ударов. Строповка должна быть равномерной, без перекосов.
