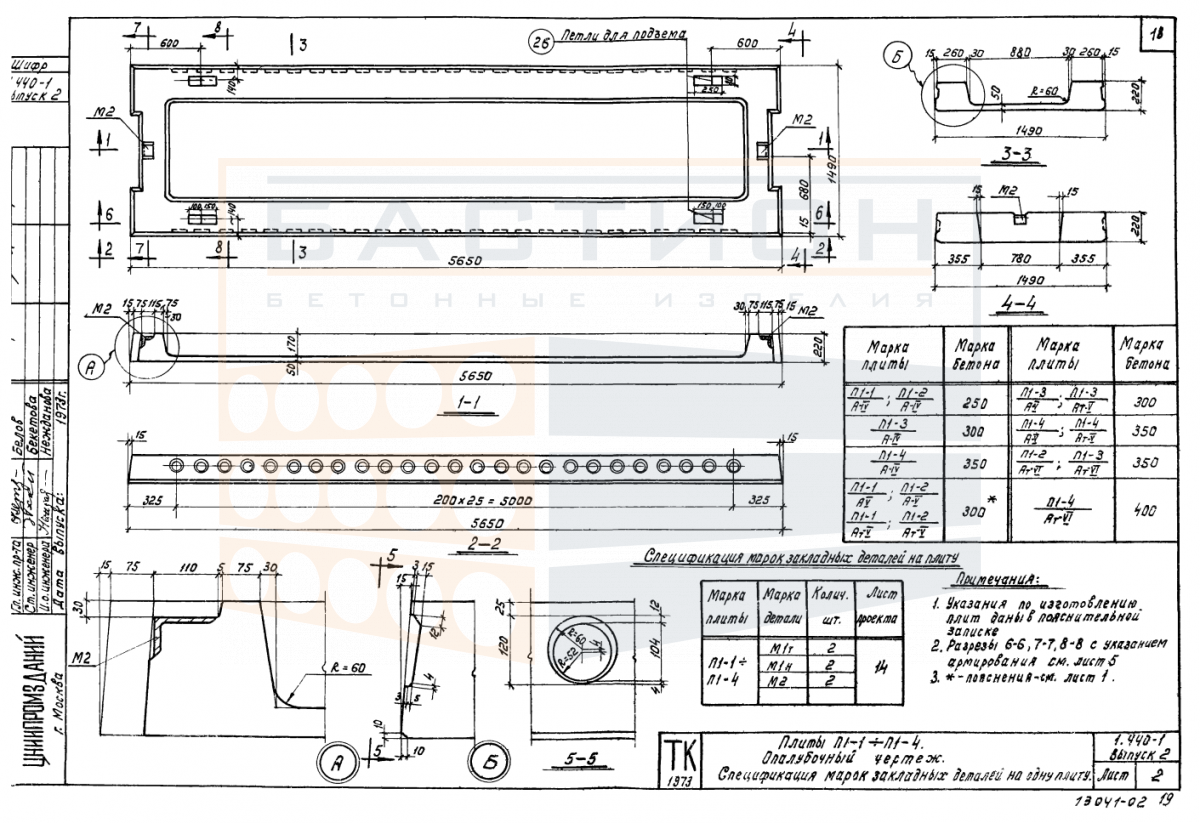

Плита ребристая П 1-4 АIV (АV, АтV, АтVI), серия 1.440-1, выпуск 2

Плита ребристая П 1-4 АIV (АV, АтV, АтVI) серии 1.440-1, выпуск 2 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для устройства междуэтажных перекрытий и покрытий. Продольные ребра плиты работают как элементы жесткости, воспринимающие изгибающие нагрузки от собственного веса, полезной нагрузки, перегородок и оборудования, и передающие усилия на несущие стены или ригели. Конструкция из тяжелого бетона с внутренним стальным армированием обеспечивает необходимую несущую способность при проектном опирании.

Изделие применяется в жилых, общественных и промышленных зданиях с шагом несущих конструкций, соответствующим длине плиты. Типоразмер П 1-4 относится к номенклатуре серии 1.440-1, выпуск 2, предназначенной для сборных железобетонных перекрытий с плоской или ребристой поверхностью. Неправильная ориентация ребер при монтаже или недостаточная глубина опирания могут привести к перераспределению напряжений и нарушению работы конструкции в пролете.

Область применения и технические особенности

Монтаж плиты выполняется в соответствии с проектной документацией, где заданы схема опирания, глубина заделки на опорах и способ анкеровки. Укладка ведется на выровненную поверхность стен или ригелей с использованием цементно-песчаного раствора или эластичных прокладок. Сопряжение смежных плит осуществляется через продольные швы, которые после монтажа заполняются бетоном для обеспечения совместной работы перекрытия.

• Опирание плиты выполняется на несущие стены или ригели; допустимая глубина опирания задается рабочими чертежами серии 1.440-1, выпуск 2.
• Продольные ребра при монтаже ориентируются строго вдоль пролета; разворот ребер поперек несущих опор не допускается.
• Монтажные петли используются для строповки; после установки и фиксации петли, как правило, загибают или срезают по проекту.
• Торцевые участки плиты не подлежат сверлению, вырубке или другим механическим воздействиям, снижающим несущую способность опорных зон.
• Швы между смежными плитами заполняются мелкозернистым бетоном или раствором после проверки горизонтальности уложенного перекрытия.
• Запрещается укладывать плиты на неподготовленное основание с перепадами высот более допустимых норм, а также на закладные детали, выступающие за плоскость опоры.
• При установке плит в проектное положение контролируется совпадение отметок опорных площадок и отсутствие перекосов, вызывающих внецентренное нагружение ребер.

Выполнение перечисленных требований обеспечивает равномерное распределение нагрузок по телу плиты и исключает возникновение трещин или деформаций в процессе эксплуатации перекрытия.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровной, твердой поверхности, исключающей просадку грунта. Подкладки и прокладки располагаются в местах, соответствующих опорным зонам (по концам плиты на расстоянии от торца, указанном в проектной схеме). Прокладки смежных рядов должны располагаться строго по вертикали, избегая изгиба плит от неравномерного опирания. Ребра, монтажные петли и торцы защищаются от повреждений при складировании.

Транспортирование выполняется в вертикальном или наклонном положении с надежным креплением от смещения. Плиты перевозятся в специализированном транспорте с опорой на ложементы, исключающей опирание на ребра или петли. Запрещается перевозка плит навалом или с выступающими частями, которые могут быть повреждены при перегрузке. Погрузка и разгрузка производятся с использованием траверс или стропов, зацепляемых за монтажные петли; сбрасывание плит с высоты не допускается.
