Плита ребристая П 4-5-1 АIV (АV (3), АтV (3)), серия 1.440-1, выпуск 3

Плита ребристая П 4-5-1 АIV (АV (3), АтV (3)) серии 1.440-1 выпуска 3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования междуэтажных перекрытий и покрытий. Ребристая конструкция с продольными и поперечными ребрами обеспечивает повышенную жесткость и способность воспринимать значительные изгибающие нагрузки при относительно небольшом расходе материала.

Изделие предназначено для эксплуатации в отапливаемых и неотапливаемых зданиях. Плита укладывается на несущие стены, балки или ригели и передает нагрузки от вышележащих конструкций, оборудования и людей на опорные элементы. Правильный выбор типоразмера и соблюдение проектной схемы опирания являются обязательными условиями надежной работы перекрытия.

Область применения и технические особенности

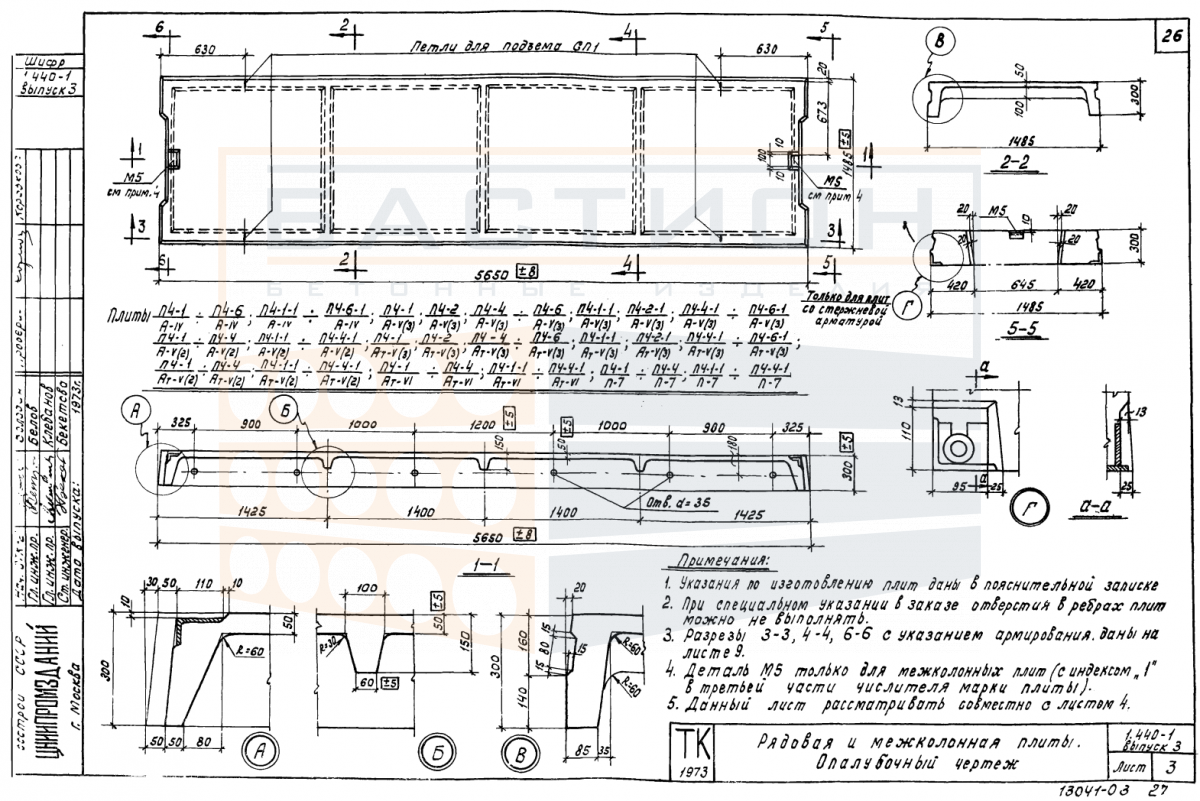

Монтаж плит перекрытия выполняется в соответствии с рабочими чертежами серии 1.440-1, выпуск 3, которая регламентирует геометрические параметры, схемы опирания и конструкцию стыков. При укладке плиты должны опираться на заранее подготовленную поверхность стен или ригелей с выверенными отметками. Проектная глубина опирания и способ фиксации указываются в проекте. После монтажа выполняется омоноличивание швов и анкеровка плит.

• Продольные ребра воспринимают изгибающий момент в пролете, поперечные ребра обеспечивают пространственную жесткость и перераспределение нагрузки.
• Плита стропуется за монтажные петли; перед подъемом проверяется надежность захвата и отсутствие повреждений петель.
• Визуальный контроль проводится перед монтажом: оценивается целостность ребер, торцов и исправность монтажных петель.
• Смежные плиты стыкуются по боковым граням; зазоры между ними заполняются бетоном согласно проектной документации.
• Не допускается установка плиты на неподготовленное основание или на несущие элементы с отклонениями от проектных отметок.
• Опирание плиты выполняется на всю ширину опорной площадки; проектная глубина опирания устанавливается по серии 1.440-1.

Опирание плиты должно выполняться на всю ширину опорной площадки, проектная глубина опирания устанавливается по серии. Нарушение технологии монтажа может привести к перераспределению нагрузок и снижению несущей способности перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном основании, исключающем неравномерные просадки. В местах опирания (под ребрами) располагаются деревянные или бетонные прокладки. Прокладки должны совпадать по вертикали в штабеле. Высота штабеля не должна превышать допустимую для данного типа изделия. Кромки и торцы защищаются от повреждений.

При транспортировке плиты устанавливаются горизонтально и фиксируются от смещения. Запрещается перевозка навалом или с опиранием на слабые кромки. Погрузка и разгрузка производятся с использованием монтажных петель застроповкой. Ударные нагрузки и перекосы при захвате исключаются.
