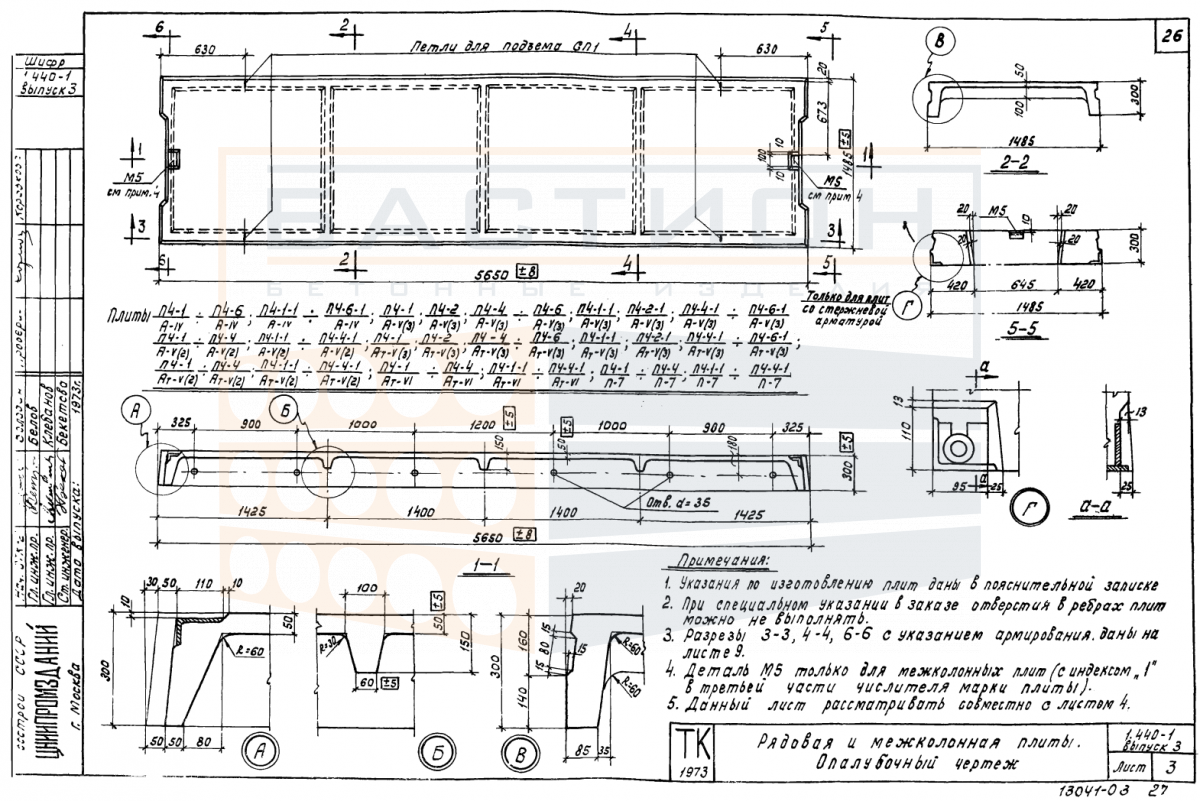

Плита ребристая П 4-2 АIV (АV (3), АтV (3), АV (2), АтV (2), АтVI, П7), серия 1.440-1, выпуск 3

Плита ребристая П 4-2 АIV (АV (3), АтV (3), АV (2), АтV (2), АтVI, П7) серии 1.440-1, выпуск 3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Рёбра плиты воспринимают изгибающие нагрузки и передают их на несущие конструкции — стены, балки или ригели. Тяжёлый бетон и внутреннее стальное армирование обеспечивают несущую способность при эксплуатационных воздействиях.

Изделие предназначено для эксплуатации в отапливаемых и неотапливаемых зданиях промышленного и гражданского назначения. Типоразмер относится к решениям серии 1.440-1, выпуск 3, которая применяется для сборных железобетонных перекрытий с шагом несущих конструкций до 6 метров. Нарушение схемы опирания, повреждение торцов ребер или неправильная ориентация плиты при монтаже могут привести к снижению несущей способности и неравномерным деформациям перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности — стены, ригели или балки. Опирание должно быть равномерным по всей ширине ребер; глубина опирания назначается по рабочей документации. Строповка производится за монтажные петли, расположенные в ребрах. После установки плиты фиксируются в проектном положении, стыки между смежными элементами заполняются бетоном по проекту. Анкеровка плит к несущим конструкциям выполняется в соответствии с альбомом серии.

• Рёбра плиты работают как элементы жёсткости, воспринимающие изгибающие моменты в пролёте и передающие нагрузку на опорные конструкции.
• Плита укладывается на несущие стены, балки или ригели; требуемая глубина опирания уточняется по проекту и зависит от расчётных параметров.
• Торцевые зоны ребер являются критическими — повреждение бетона в этих зонах снижает несущую способность изделия и требует ремонта по проекту.
• Монтажные петли используются для подъёма и установки; нагрузка при строповке не должна превышать проектных значений, указанных в маркировке.
• Замоноличивание швов между плитами обеспечивает совместную работу элементов перекрытия под нагрузкой и распределение усилий.
• Для серии 1.440-1 выпуск 3 характерна длина плиты 5,65 м; этот размер определяет шаг опорных конструкций в продольном направлении и влияет на выбор крана.
• При монтаже необходимо контролировать горизонтальность опорной плоскости и отсутствие перекосов плиты относительно проектных осей.

Соблюдение проектных указаний по опиранию и анкеровке обеспечивает расчётную работу плиты в составе перекрытия. Отклонения от схемы монтажа не допускаются и должны быть согласованы с проектной организацией.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твёрдом основании. Прокладки из древесины или другого эластичного материала укладываются под опорные зоны — в местах расположения ребер. Прокладки вышележащего ряда должны располагаться строго над прокладками нижележащего для предотвращения изгибающих напряжений в теле плиты. Кромки и торцы ребер защищаются от повреждений при складировании.

Транспортировка осуществляется в положении, соответствующем рабочему, с надёжной фиксацией от продольных и поперечных смещений. Плиты не должны перевозиться навалом. Погрузка и разгрузка выполняются с использованием монтажных петель; запрещается сбрасывание или кантование. Ударные нагрузки и опирание на слабые кромки исключаются на всех этапах перемещения.
