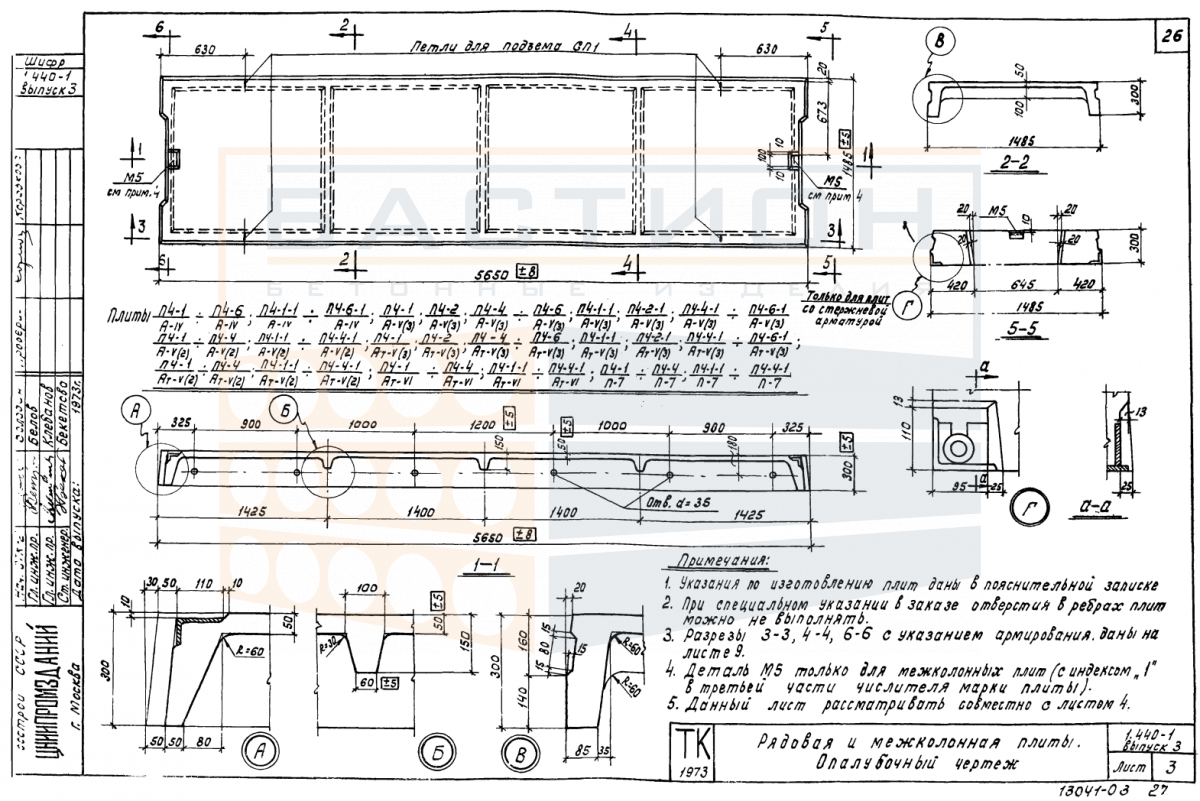

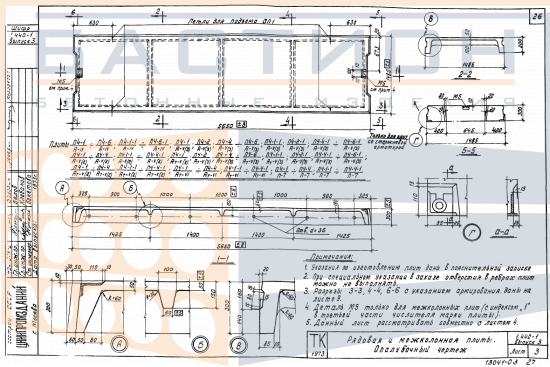

Плита ребристая П 4-3 АIV (АV (2), АтV (2), АтVI, П7), серия 1.440-1, выпуск 3

Плита ребристая П 4-3 АIV (АV (2), АтV (2), АтVI, П7) — это железобетонный элемент горизонтальной несущей системы промышленных зданий, применяемый в составе сборных перекрытий и покрытий. Изделие относится к серии 1.440-1 выпуск 3, регламентирующей параметры ребристых плит. Плита выполнена из тяжелого бетона с армированием, обеспечивающим восприятие изгибающих нагрузок. Два продольных ребра передают усилия на опорные конструкции, а полка распределяет нагрузку равномерно. Масса 1870 кг учитывается при подборе крана и монтажных приспособлений.

Применение плит данной серии целесообразно в зданиях с шагом колонн, соответствующим длине плиты. Опирание осуществляется на полки ригелей или на стены по проектным отметкам. Требуется обеспечить проектную глубину опирания и горизонтальность монтажной плоскости. При монтаже контролируется целостность ребер и торцевых зон, так как повреждения нарушают схему работы конструкции. Недостаточное опирание или перекосы приводят к перераспределению усилий и снижению несущей способности перекрытия.

Область применения и технические особенности

Монтаж плиты П 4–3 выполняется с использованием крана за монтажные петли, расположенные в верхней части ребер. Перед установкой проверяется геометрия опорных площадок и отсутствие дефектов. После выверки положения по осям и отметкам выполняется анкеровка и омоноличивание стыков. Швы между плитами замоноличиваются бетоном мелкозернистой структуры для обеспечения совместной работы.

• Опирание плиты производится на две противоположные стороны по коротким сторонам — на ребра, которые передают нагрузку на ригели, балки или стены.
• Глубина опирания должна строго соответствовать проекту; недостаточное опирание вызывает концентрацию напряжений и может привести к разрушению торцевой зоны.
• При строповке и разгрузке запрещается повреждать торцы и кромки ребер, так как эти участки участвуют в передаче усилий и обеспечении зазоров.
• Швы между смежными плитами заполняются бетоном класса не ниже проектного; перед бетонированием стыки очищаются, увлажняются и при необходимости устанавливаются арматурные связи.
• Плита рассчитана на восприятие равномерно распределенных нагрузок от пола, перегородок, оборудования и временных воздействий. Сосредоточенные нагрузки прикладываются только по указанию проекта.
• При монтаже выверяется положение плит относительно осей колонн или стен; отклонения от горизонтали не должны превышать значений, установленных для данного типа перекрытий.

Проектное положение плит, правильность опирания и качество омоноличивания швов являются основными факторами, определяющими долговременную эксплуатацию перекрытия. Использование плит в условиях, не предусмотренных проектом, требует перерасчета несущей способности.

Правила хранения и транспортировки изделия

Хранение ребристых плит осуществляется в горизонтальном положении на ровном твердом основании, исключающем перекосы и точечные опоры. Прокладки из деревянных брусьев укладываются строго под ребрами вблизи торцов — в местах, соответствующих опорным зонам. Вертикальные ряды прокладок должны располагаться друг над другом, чтобы избежать изгибающих напряжений в нижних рядах штабеля. Высота штабеля определяется из условий устойчивости и допускаемой нагрузки на нижние изделия.

При транспортировке плиты размещаются в кузове с опорой на деревянные прокладки, расположенные по опорным зонам. Изделия фиксируются от продольных и поперечных смещений с помощью упоров или креплением за монтажные петли. Перевозка навалом или с опиранием на полку не допускается. Погрузка и выгрузка производятся плавно, без рывков и ударных нагрузок. Запрещается перемещение плит волоком и сбрасывание.
