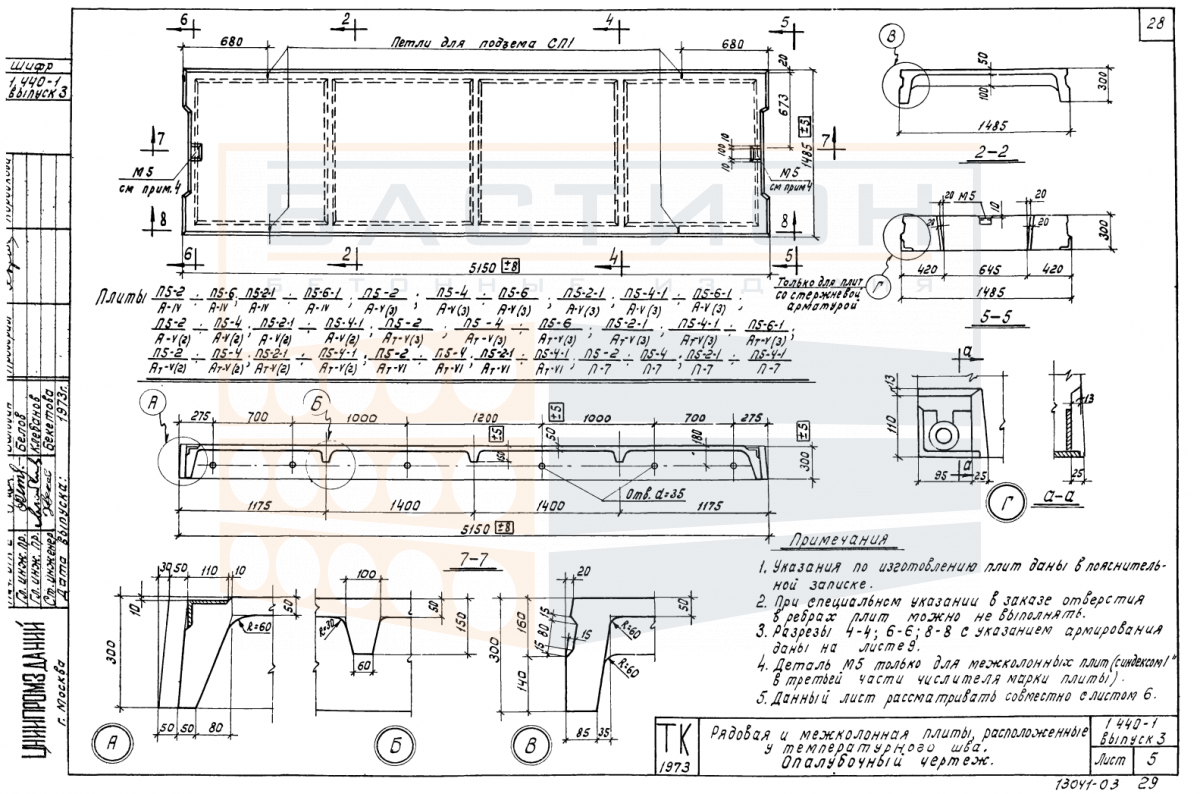

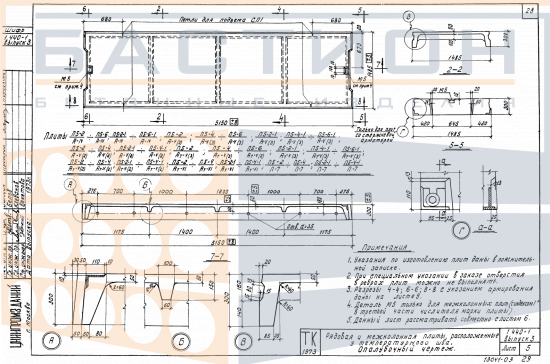

Плита ребристая П 5-5 АIV (АV (3), АтV (3)), серия 1.440-1, выпуск 3

Плита ребристая П 5-5 АIV (АV (3), АтV (3)) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Изделие относится к серии 1.440-1, выпуск 3, и предназначено для восприятия эксплуатационных нагрузок от пола, перегородок и оборудования с последующей передачей усилий на несущие стены, балки или ригели. Конструкция включает продольные и поперечные ребра, обеспечивающие жесткость и распределение изгибающих моментов.

При проектировании и монтаже плиты учитывается ее работа в составе сборного перекрытия с опиранием на подготовленные несущие элементы. Характер нагрузок, размеры пролетов и глубина опирания определяются рабочей документацией серии. Несоблюдение проектного положения опорных зон или неправильная ориентация ребер может привести к неравномерному распределению усилий и снижению несущей способности перекрытия.

Область применения и технические особенности

Плита рассчитана на установку в перекрытия отапливаемых и неотапливаемых зданий различного назначения при условии соблюдения проектных решений серии 1.440-1. Монтаж выполняется на опорные конструкции с обязательным вывером отметок и осей. Торцевые участки плиты являются зонами передачи нагрузки и не подлежат повреждению при строповке и установке. Сопряжение смежных плит предусматривает заполнение продольных швов бетоном по проекту, что обеспечивает совместную работу элементов под нагрузкой.

• Опирание плиты осуществляется на стены, балки или ригели в соответствии с проектными отметками; минимальная глубина опирания задается серией 1.440-1 и составляет не менее 100 мм для кирпичных стен и 60 мм для металлических балок.
• Ребра жесткости ориентируются вертикально вниз, что обеспечивает восприятие изгибающих моментов и минимизирует прогибы в пролете между опорами.
• Монтаж плиты производится с использованием четырех стропов, закрепленных за монтажные петли; перед подъемом проверяется целостность петель и отсутствие трещин в зоне заделки.
• Пустоты в теле плиты при необходимости допускают прокладку инженерных коммуникаций строго по проекту, без нарушения целостности ребер и полок.
• При установке плиты на неподготовленное основание (с перепадами высот или неровностями) возможно появление локальных напряжений, что требует выравнивания опорных площадок цементным раствором.
• Анкеровка плиты в перекрытии выполняется путем сварки закладных деталей с элементами каркаса здания; все соединения омоноличиваются в соответствии с проектом.

Требования к геометрии опорных зон и составу бетона замоноличивания уточняются по рабочей документации серии. Отклонение от проектного положения плиты при монтаже снижает надежность сопряжения и может потребовать усиления узлов.

Правила хранения и транспортировки изделия

Плиты складируются на ровном твердом основании в горизонтальном положении. Под опорные зоны (под ребра) укладываются деревянные прокладки толщиной не менее 50 мм, расположенные строго одна под другой по вертикальным рядам. Высота штабеля ограничивается рекомендациями предприятия-изготовителя с учетом массы и прочности изделия. При хранении на открытой площадке обеспечивается отвод воды и защита от снежных заносов.

Транспортировка плит осуществляется в горизонтальном положении на транспортных средствах с опиранием на деревянные брусья в местах, соответствующих проектным опорам. Изделия фиксируются от смещения с помощью упорных брусков и стяжных ремней, исключающих боковые перемещения. Запрещается перевозка плит навалом, разгрузка сбрасыванием или волочением. Подъем и установка выполняются инвентарными стропами, обеспечивающими равномерный захват.
