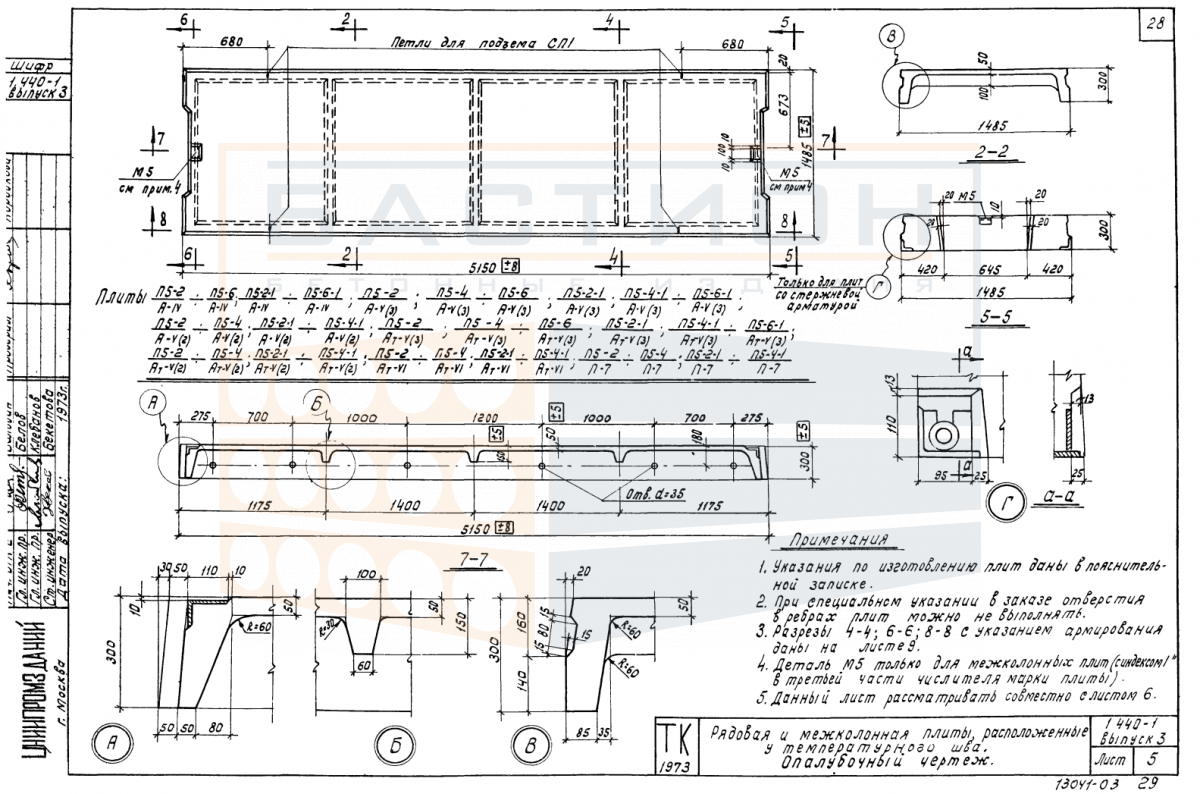

Плита ребристая П 5-2 АIV (АV (3), АтV (3), АV (2), АтV (2), АтVI, П7), серия 1.440-1, выпуск 3

Плита ребристая П 5-2 АIV — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных перекрытий и покрытий в промышленных и гражданских объектах. Изделие относится к серии 1.440-1, выпуск 3, и предназначено для использования в каркасных зданиях с опиранием на ригели, балки или несущие стены. Ребристая конструкция с продольными и поперечными ребрами обеспечивает жесткость и способность воспринимать эксплуатационные нагрузки при рациональном расходе материалов.

Технические параметры плиты, включая длину 5150 мм и ширину 1485 мм, определяют ее применение в пролетах зданий с соответствующим шагом несущих опор. Высота сечения 300 мм обеспечивает достаточную несущую способность при соблюдении проектной схемы опирания. В составе перекрытия плита передает нагрузки от пола, оборудования, перегородок и временных воздействий на опорные конструкции. Несоблюдение глубины опирания или нарушение ориентации ребер может привести к перераспределению усилий и снижению работоспособности узла.

Область применения и технические особенности

Монтаж плиты выполняется в соответствии с проектом, с обязательным выверкой отметок опорных площадок. Опирание осуществляется на ригели, балки или стены по продольным сторонам, при этом ребра должны быть ориентированы вниз. Сопряжение с соседними плитами и замоноличивание швов производится по рабочим чертежам серии 1.440-1, выпуск 3.

• Плита рассчитана на работу в пролете между опорами; глубина опирания задается проектом и контролируется при монтаже.
• При строповке и разгрузке запрещается повреждать торцевые зоны и монтажные петли, так как это влияет на несущую способность.
• Ребра изделия являются несущими элементами; ориентация ребер должна строго соответствовать проектной схеме.
• Швы между смежными плитами заполняются бетоном по проекту для обеспечения совместной работы и жесткости диска перекрытия.
• Пустоты в ребристой конструкции не предназначены для прокладки коммуникаций без специальных проектных решений.
• При приемке изделия проверяется геометрия, состояние кромок и отсутствие трещин, влияющих на эксплуатационную пригодность.
• Серия 1.440-1, выпуск 3 устанавливает типоразмеры и конструктивные решения; параметры армирования и бетона уточняются по маркировке изделия.

Таким образом, правильный монтаж и соблюдение проектных требований обеспечивают корректную работу плиты в составе перекрытия. Контроль опорных зон и состояния изделия перед установкой обязателен.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном основании, исключающем неравномерную осадку. Подкладки устанавливаются в местах, соответствующих опорным зонам, по линиям, указанным в технологической документации. При штабелировании прокладки размещаются строго друг над другом по вертикали; высота штабеля ограничивается с учетом массы изделий и прочности нижних рядов.

Транспортировка производится в положении, аналогичном складскому, с жесткой фиксацией от продольного и поперечного смещения. Запрещается перевозка навалом или с опиранием на ребра и монтажные петли. При погрузке и выгрузке исключаются ударные нагрузки и резкие перекосы. Строповка выполняется за монтажные петли или специальные захваты, предусмотренные конструкцией.
