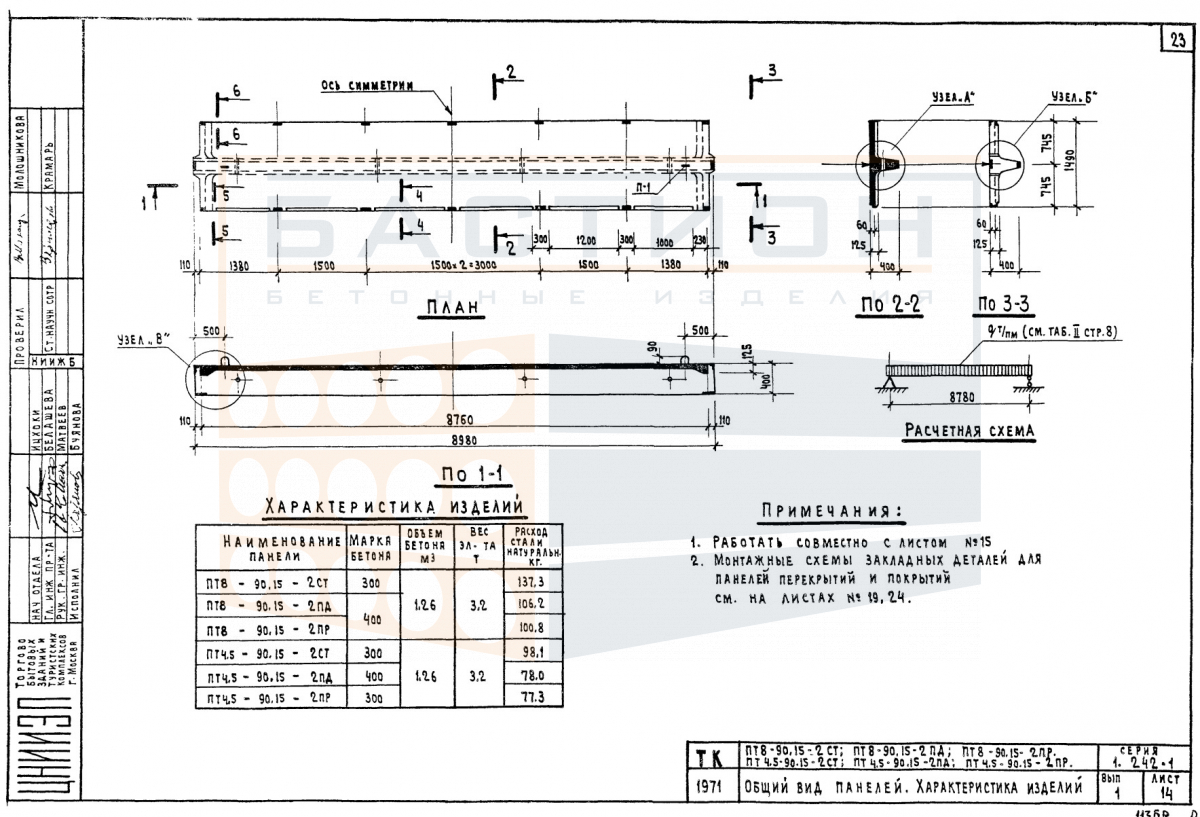

Плита ребристая ПТ 8-90.15 - 2СТ, серия 1.242-1, выпуск 1

Плита ребристая ПТ 8-90.15 - 2СТ, серия 1.242-1, выпуск 1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Ребристая конструкция с продольными и поперечными ребрами обеспечивает пространственную жесткость и способность воспринимать изгибающие нагрузки без увеличения собственной массы. Изделие изготавливается из тяжелого бетона с внутренним стальным армированием, что позволяет эксплуатировать его в условиях статических и динамических воздействий.

Плита предназначена для опирания по контуру на несущие стены, ригели или балки. Основные нагрузки — от собственного веса, стяжки, перегородок, оборудования, людей и временных воздействий — передаются через ребра на опорные зоны. Несущая способность и жесткость реализуются за счет совместной работы полки и ребер, образующих тавровое сечение. При монтаже необходимо соблюдать проектную глубину опирания и ровность опорных поверхностей, чтобы избежать концентрации напряжений и перекосов.

Область применения и технические особенности

Проектное положение плиты определяется серией 1.242-1, выпуск 1. При монтаже учитываются требования к опиранию, строповке и омоноличиванию стыков. Основные технические аспекты эксплуатации:

• Ребра плиты работают как продольные балки, воспринимая изгибающие усилия от внешних нагрузок, а полка обеспечивает распределение локальных давлений и участвует в общей жесткости перекрытия.
• Опирание плиты выполняется на несущие элементы (стены, ригели, балки) с глубиной, заданной рабочими чертежами серии 1.242-1; недостаточная глубина опирания может привести к срезу опорных зон.
• Строповка осуществляется за монтажные петли без повреждения бетона кромок ребер и полки; повреждение торцов снижает несущую способность опорного сечения.
• После установки плиты стыки между смежными элементами омоноличиваются бетоном, что обеспечивает совместную работу перекрытия и распределение горизонтальных усилий.
• Монтажное положение плиты выверяется по отметкам и осям; перекос или наклон более допустимого отклонения вызывает внецентренное сжатие в опорных зонах.
• При монтаже не допускается опирание плиты на несущие элементы с нарушением проектного положения — только на подготовленное основание с выравнивающим слоем или растворную постель.

Параметры монтажа и требования к сопряжению с вертикальными конструкциями уточняются по альбому серии 1.242-1, выпуск 1. Работы выполняются с использованием грузоподъемного оборудования, рассчитанного на массу плиты 3200 кг.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем неравномерную осадку. Прокладки из пиломатериала укладываются в местах, соответствующих опорным зонам плиты (под ребрами), строго одна над другой в штабеле. Высота штабеля ограничивается условиями сохранности нижележащих элементов и нагрузкой на основание.

При транспортировке плиты размещаются в кузове с опиранием на ребра, без контакта полки с дном. Крепление выполняется с применением растяжек и упоров, предотвращающих продольное и поперечное смещение. Погрузка и выгрузка производятся с использованием траверс или стропов, исключающих раскачивание и соударение элементов. Запрещается перемещать плиты волоком или сбрасывать с высоты. Маркировка и паспортные данные проверяются при приемке на соответствие заказу.
