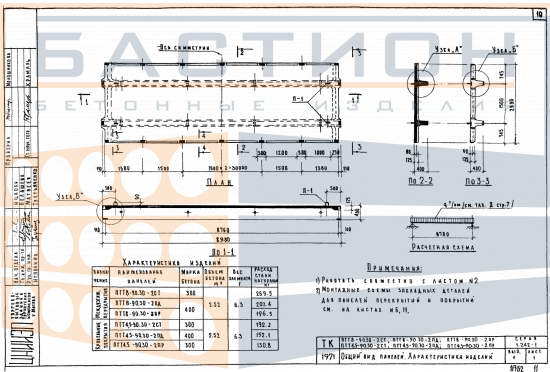

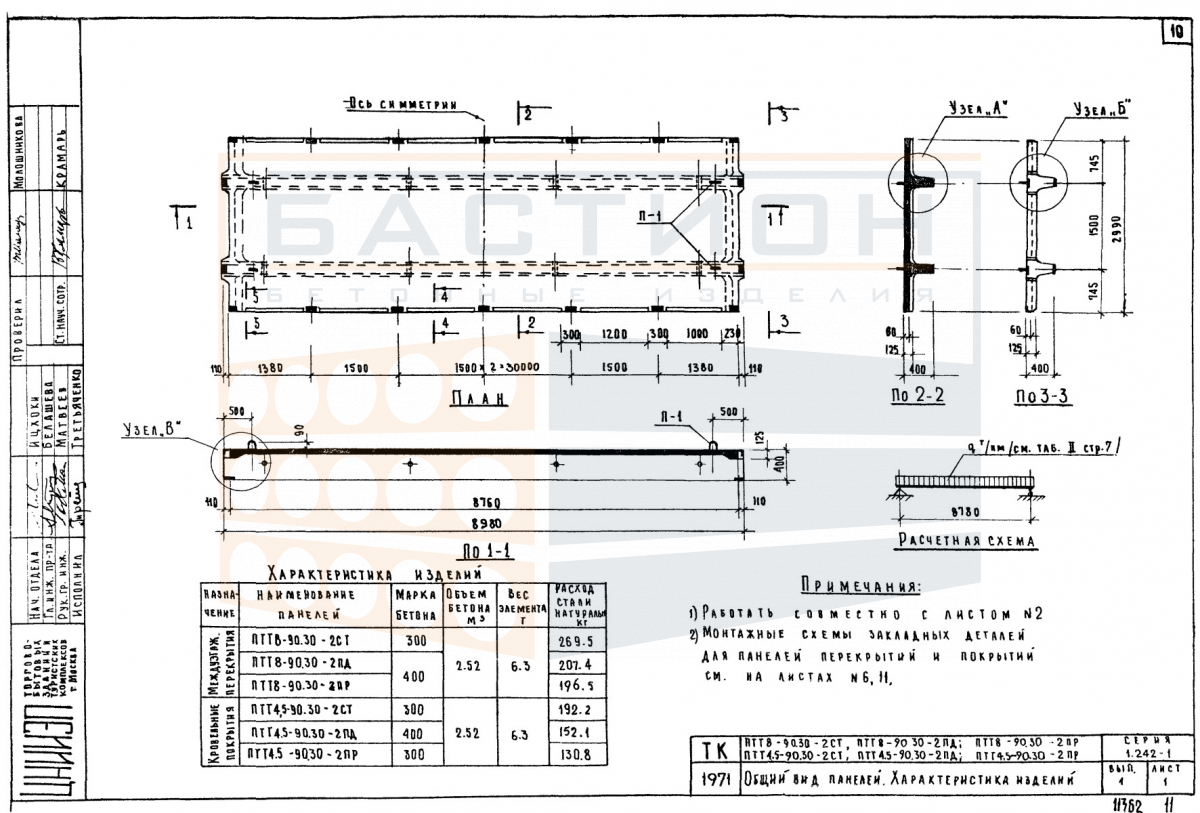

Плита ребристая ПТТ 8-90.30 - 2ПД, серия 1.242-1, выпуск 1

Плита ребристая ПТТ 8-90.30 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного или технического перекрытия в зданиях с несущими стенами или рамным каркасом. Ребристая конструкция (продольные и поперечные ребра) обеспечивает повышенную жесткость и способность воспринимать значительные изгибающие нагрузки при относительно меньшей собственной массе по сравнению со сплошными плитами. Изделие относится к серии 1.242-1, выпуск 1, предназначенной для применения в промышленных и гражданских сооружениях.

Передача нагрузок от пола, перегородок, оборудования и временных воздействий осуществляется через ребра на опорные конструкции — стены, ригели или балки. Правильная ориентация ребер (вниз при эксплуатации) является обязательным условием проектной работы плиты. Недостаточная глубина опирания, перекос при монтаже или повреждение торцевых зон могут привести к снижению несущей способности и трещинообразованию. Монтажные узлы и параметры стыковки уточняются по рабочей документации серии 1.242-1.

Область применения и технические особенности

Плита предназначена для укладки на несущие конструкции в соответствии с проектом. Опирание выполняется по двум или четырем сторонам в зависимости от схемы размещения. Торцевые зоны плиты чувствительны к повреждениям, поэтому строповка производится за монтажные петли, расположенные в строго определенных местах. Швы между смежными плитами заполняются бетоном по проектному решению.

• Работает в пролете между несущими опорами, воспринимая равномерно распределенные и сосредоточенные нагрузки от вышележащих конструкций и оборудования.
• Требует проектной глубины опирания на опорные элементы, задаваемой в документации серии 1.242-1; отклонение от нее ведет к перераспределению усилий и может вызвать трещины.
• Ребра жесткости обеспечивают сопротивление изгибу, однако при монтаже необходимо исключить ударные воздействия на полку и ребра.
• Стыки между плитами омоноличиваются бетоном, при необходимости выполняется анкеровка арматуры для обеспечения дискретной жесткости перекрытия.
• Маркировка изделия содержит информацию о типе, длине, ширине, высоте и классе бетона, что проверяется при приемке.
• При монтаже обязателен контроль соответствия отметок опорных поверхностей и состояния монтажных петель; поврежденные петли не допускаются к использованию.

При монтаже необходимо контролировать соответствие проектных отметок и осей, а также состояние строповочных петель. Опирание на неподготовленное основание или на элементы с отклонениями от проектных отметок не допускается.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки укладываются в местах, соответствующих опорным зонам плиты, и должны быть расположены строго одна над другой по вертикали. Не допускается опирание ребер на слабый грунт или на поврежденные прокладки. Высота штабеля ограничивается условиями сохранности нижних изделий и определяется схемой складирования.

Транспортировка осуществляется в горизонтальном положении с надежным креплением к кузову транспортного средства. Плиты не должны соприкасаться друг с другом без прокладок. Запрещается перевозка навалом с ударными нагрузками. При погрузке и разгрузке применяются траверсы или стропы, обеспечивающие равномерное усилие на монтажные петли. Перемещение плиты волоком не допускается.
