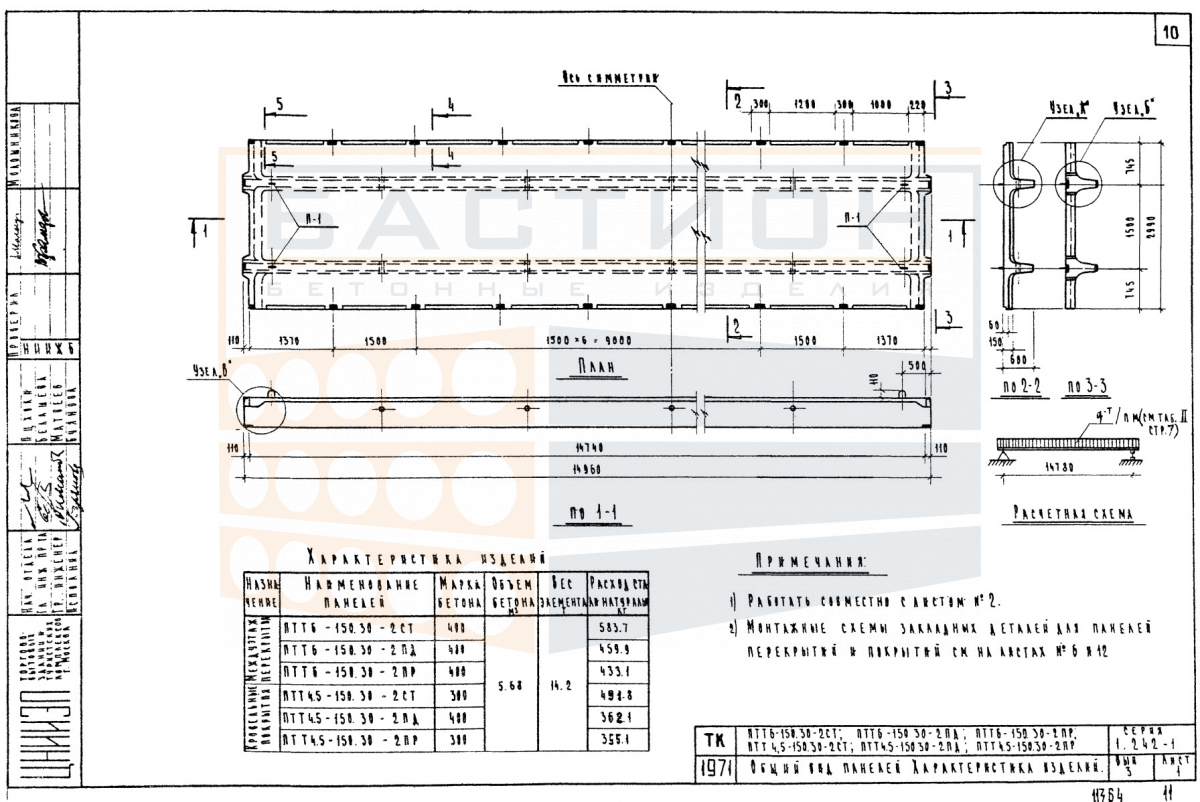

Плита ребристая ПТТ 8-150.30 - 2ПР, серия 1.242-1, выпуск 3

Плита ребристая ПТТ 8-150.30 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий промышленных и гражданских сооружений. Изделие относится к серии 1.242-1, выпуск 3, и предназначено для восприятия нагрузок от пола, оборудования, людей и передачи их на несущие стены, ригели или балки. Ребристая конструкция с продольными и поперечными ребрами обеспечивает высокую жесткость и несущую способность при относительно небольшой массе.

Конструкция плиты включает продольные ребра жесткости, которые работают на изгиб в пролете между опорами. Типоразмер 8-150.30 соответствует проектной нагрузке и схеме опирания, принятой в серии 1.242-1. При монтаже необходимо контролировать вертикальность установки и проектное положение закладных элементов для последующего омоноличивания стыков. Габаритные размеры плиты (длина 14960 мм, ширина 2990 мм, высота 600 мм) и масса 14200 кг требуют применения грузоподъемной техники соответствующей мощности.

Область применения и технические особенности

Плиты ПТТ применяются в перекрытиях многоэтажных зданий с шагом несущих опор до 15 м. Опирание производится на стальные или железобетонные ригели с глубиной, установленной проектом. При монтаже необходимо выверять положение плиты по осям и отметкам. Швы между плитами заполняются бетоном проектного класса. Торцевые зоны плит не должны повреждаться при строповке, так как это снижает несущую способность опорного участка. Пустоты в ребрах не предназначены для прокладки коммуникаций без дополнительного усиления.

• Плита воспринимает полезные нагрузки от пола, перегородок и оборудования и передает их на несущие конструкции через опорные зоны.
• Работа ребер на изгиб обеспечивает пролетную способность до 15 м при соответствующей схеме опирания по серии 1.242-1.
• Монтаж плит выполняется с использованием траверс, обеспечивающих равномерное распределение усилий строповки за монтажные петли.
• При укладке контролируется глубина опирания на ригель или балку, которая должна соответствовать проектному решению.
• Соседние плиты соединяются между собой сваркой закладных деталей с последующим омоноличиванием швов бетоном.
• Запрещается нарушать целостность ребер и торцевых участков при транспортировке и складировании, так как это влияет на несущую способность.
• Для защиты от коррозии сварные соединения и закладные детали обрабатываются антикоррозийным составом перед бетонированием стыков.

На этапе проектирования необходимо учитывать пролеты и нагрузки, установленные серией 1.242-1, и обеспечить соосность опорных поверхностей. Отклонения от проектного положения плит не должны превышать допусков, указанных в рабочей документации.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном твердом основании. Прокладки из древесины или аналогичного материала устанавливаются в местах, соответствующих опорным зонам — под ребрами. Прокладки располагаются строго по вертикали один над другим для исключения изгибающих напряжений. Высота штабеля определяется несущей способностью нижних плит и условиями складирования, но не должна превышать установленных норм.

При транспортировке плиты фиксируются в кузове транспортного средства от продольных и поперечных смещений. Перевозка навалом не допускается. Подъем и погрузка выполняются за монтажные петли, запрещается строповка за ребра или торцы. Схема строповки должна обеспечивать равномерное распределение нагрузки на все петли, исключая перекос и удары.
