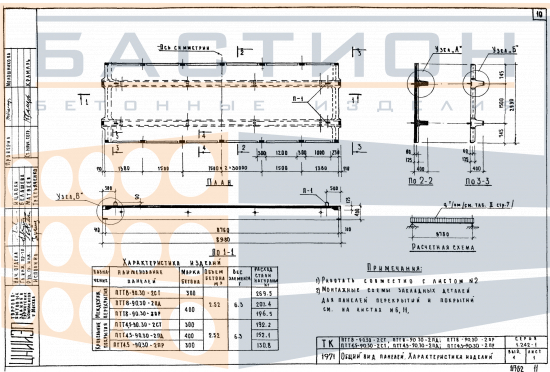

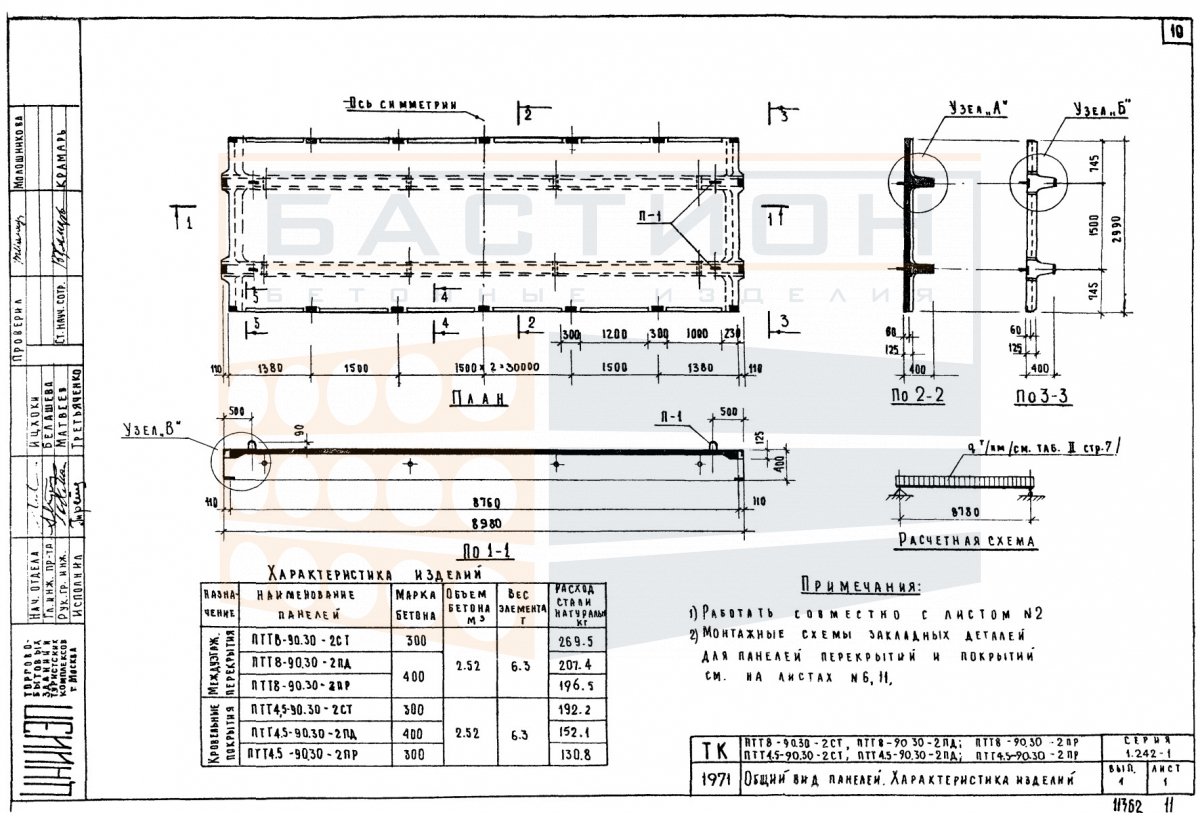

Плита ребристая ПТТ 8-90.30 - 2СТ, серия 1.242-1, выпуск 1

Плита ребристая ПТТ 8-90.30 - 2СТ — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий в промышленных и гражданских сооружениях. Изделие относится к серии 1.242-1, выпуск 1, и предназначено для восприятия эксплуатационных нагрузок от пола, оборудования, людей и временных воздействий с дальнейшей передачей усилий на несущие стены, балки или ригели. Конструкция включает ребра жесткости, обеспечивающие необходимую изгибную жесткость и устойчивость плиты в пролете.

Плиты данного типоразмера применяются в каркасных зданиях с шагом колонн или несущих стен, соответствующим проектным решениям серии. Ребристая форма позволяет уменьшить собственный вес конструкции при сохранении высокой несущей способности, что особенно важно при больших пролетах и значительных нагрузках. При монтаже требуется обеспечить проектное положение плиты: правильная ориентация ребер (обычно продольные ребра опираются на ригели или балки), выверка по отметкам и осям, а также соблюдение глубины опирания по рабочим чертежам. Ошибки при установке, такие как перекос или недостаточная глубина опирания, могут привести к перераспределению напряжений и снижению эксплуатационной надежности перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленное основание с установкой по проектным отметкам. Плита опирается на несущие элементы через опорные зоны, усиленные армированием. При строповке используют инвентарные захваты или петли, исключая повреждение торцевых и реберных зон. Анкеровка плиты в составе перекрытия производится в соответствии с проектом, швы между плитами омоноличиваются бетоном класса не ниже проектного.

• Ребристая плита воспринимает изгибающие нагрузки в пролете между опорами за счет продольных ребер, работающих совместно с полкой.
• Опирание выполняется на ригели, балки или стены по проектным контурам с обеспечением расчетной глубины опирания, указанной в рабочей документации серии 1.242-1.
• Торцевые зоны плиты, а также ребра не должны повреждаться при строповке, разгрузке и складировании — это влияет на распределение усилий в конструкции.
• Пустоты между ребрами допускается использовать только для предусмотренных проектом коммуникаций, при этом их сечение не должно нарушать целостность ребер и полки.
• При монтаже нескольких плит смежные элементы подлежат выравниванию по верхней плоскости и замоноличиванию швов бетоном, что обеспечивает дисковую жесткость перекрытия.
• Применение плит серии 1.242-1 допускается в зданиях с агрессивной средой при условии дополнительной защиты бетона и арматуры по проекту.

Последовательное выполнение требований к монтажу и сопряжению плит обеспечивает расчетное распределение нагрузок и долговечность перекрытия. При отклонении от проектных решений возникает риск локальных перегрузок и образования трещин.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под опорные зоны укладываются деревянные или резиновые прокладки, расположенные строго по вертикали в штабеле. Высота штабеля определяется проектом складирования с учетом массы и габаритов изделия, а также прочности основания. Прокладки в соседних рядах должны совпадать по вертикали, чтобы избежать изгиба плит.

При транспортировании плиты фиксируются на платформе транспортного средства от смещения и опрокидывания. Используются инвентарные упоры, стяжки или деревянные бруски. Запрещается перевозка навалом с опиранием на ребра или торцы. Подъем и погрузка осуществляются с применением траверс или строп, обеспечивающих равномерное распределение усилий на монтажные петли.
